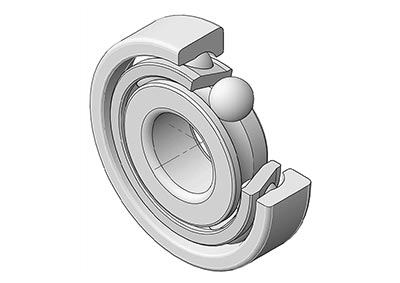

Радиально-упорные шарикоподшипники
Радиально-упорные шарикоподшипникиНа внутреннем и наружном кольцах имеются дорожки качения, смещенные вдоль оси подшипника. Такая конструкция позволяет им выдерживать комбинированные нагрузки, включая как радиальные, так и осевые силы, действующие одновременно. По мере увеличения угла контакта способность этих подшипников выдерживать осевые нагрузки также значительно возрастает.
- View as
Однорядные радиально-упорные шарикоподшипники
В области прецизионного машиностроения, которое должно выдерживать однонаправленные осевые нагрузки, однорядные радиально-упорные шарикоподшипники BMT завоевали широкое признание за свои превосходные характеристики. Мы используем высококачественную подшипниковую сталь и точную технологию обработки, чтобы гарантировать стабильную работу каждого комплекта подшипников в различных суровых условиях работы.
Четырехточечные контактные шарикоподшипники
Инженеры часто сталкиваются со сложной проблемой при проектировании механического оборудования. Как эффективно выдерживать двунаправленные осевые нагрузки в ограниченном пространстве? Именно это и является первоначальной целью нашей разработки шарикоподшипников с четырьмя точками контакта. После многих лет практической проверки подшипники компании BMT стали предпочтительным решением для многочисленных промышленных применений.
Двухрядные радиально-упорные шарикоподшипники
Компания BMT, как профессиональный производитель, уже почти два десятилетия активно занимающийся производством двухрядных радиально-упорных шарикоподшипников, BMT хорошо осознает важность стабильной работы оборудования для эффективности производства. Этот продукт хорошо выдерживает комбинированные нагрузки благодаря своей уникальной конструкции.

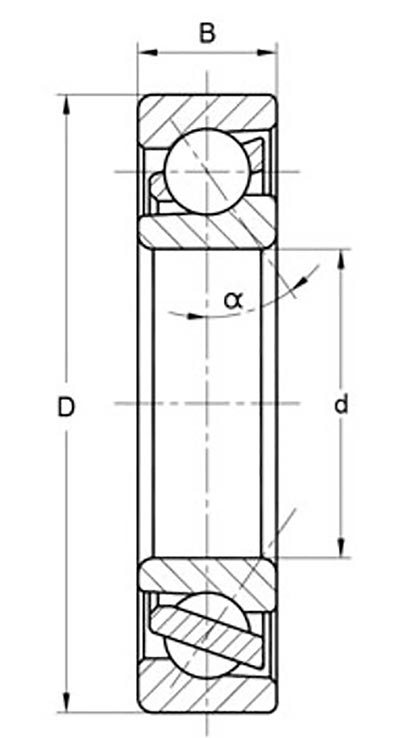

| Элемент | Тип уплотнения | d (мм) | Д (мм) | Б (мм) | Динамический Cr (Н) | Статический Кор (Н) | Примечания |
| 30/5 | -/2RS/2Z | 5 | 14 | 7 | 1810 | 950 | г=0,2 мм |
| 30/6 | -/2RS/2Z | 6 | 17 | 9 | 3100 | 1420 | г=0,3 мм |
| 30/7 | -/2RS/2Z | 7 | 19 | 10 | 3650 | 1700 | г=0,3 мм |
| 30/8 | -/2RS/2Z | 8 | 22 | 11 | 5200 | 2650 | г=0,3 мм |
| 3000 | -/2RS/2Z | 10 | 26 | 12 | 5700 | 3250 | г=0,3 мм |
| 3001 | -/2RS/2Z | 12 | 28 | 12 | 6200 | 3750 | г=0,3 мм |
| 3002 | -/2RS/2Z | 15 | 32 | 13 | 8600 | 5400 | г=0,3 мм |
| 3003 | -/2RS/2Z | 17 | 35 | 14 | 9200 | 6200 | г=0,3 мм |
| 3004 | -/2RS/2Z | 20 | 42 | 16 | 14500 | 9600 | г=0,6 мм |
| 3005 | -/2RS/2Z | 25 | 47 | 16 | 15500 | 11100 | г=0,6 мм |
| 3006 | -/2RS/2Z | 30 | 55 | 19 | 20300 | 15600 | г=1,0 мм |
| 3007 | -/2RS/2Z | 35 | 62 | 20 | 24500 | 19400 | г=1,0 мм |
| 3008 | -/2RS/2Z | 40 | 68 | 21 | 25500 | 21700 | г=1,0 мм |
| 3200 | -/2Z | 10 | 30 | 14 | 7800 | 4550 | г=0,6 мм |
| 3201 | -/2Z | 12 | 32 | 15.9 | 10600 | 5850 | г=0,6 мм |
| 3202 | -/2RS/2Z | 15 | 35 | 15.9 | 11800 | 7100 | г=0,6 мм |
| 3203 | -/2RS/2Z | 17 | 40 | 17.5 | 14600 | 9000 | г=0,6 мм |
| 3204 | -/2Z | 20 | 47 | 20.6 | 19600 | 12500 | г=1,0 мм |
| 3205 | -/2RS/2Z | 25 | 52 | 20.6 | 21200 | 14600 | г=1,0 мм |
| 3206 | -/2RS/2Z | 30 | 62 | 23.8 | 30000 | 21200 | г=1,0 мм |
| 3207 | -/2RS/2Z | 35 | 72 | 27 | 39000 | 28500 | г=1,1 мм |
| 3208 | -/2RS/2Z | 40 | 80 | 30.2 | 48000 | 36500 | г=1,1 мм |
| 3209 | -/2RS/2Z | 45 | 85 | 30.2 | 48000 | 37500 | г=1,1 мм |
| 3210 | -/2RS/2Z | 50 | 90 | 30.2 | 51000 | 42500 | г=1,1 мм |
| 3211 | -/2RS/2Z | 55 | 100 | 33.3 | 58500 | 49000 | г=1,5 мм |
| 3212 | -/2RS/2Z | 60 | 110 | 36.5 | 72000 | 61000 | г=1,5 мм |
| 3213 | -/2RS/2Z | 65 | 120 | 38.1 | 80000 | 73500 | г=1,5 мм |
| 3214 | -/2RS/2Z | 70 | 125 | 39.7 | 83000 | 76500 | г=1,5 мм |
| 3215 | -/2RS/2Z | 75 | 130 | 41.3 | 91500 | 85000 | г=1,5 мм |
| 3216 | -/2RS/2Z | 80 | 140 | 44.4 | 98000 | 93000 | г=2,0 мм |
| 3217 | -/2RS/2Z | 85 | 150 | 49.2 | 112000 | 150000 | г=2,0 мм |
| 3218 | -/2RS/2Z | 90 | 160 | 52.4 | 125000 | 170000 | г=2,0 мм |
| 3219-М | - | 95 | 170 | 55.6 | 140000 | 186000 | г=2,1 мм |
| 3220-М | - | 100 | 180 | 60.3 | 144000 | 201600 | г=2,1 мм |
| 3221-М | - | 105 | 190 | 65.1 | 162000 | 220500 | г=2,1 мм |
| 3222-М | - | 110 | 200 | 69.8 | 183600 | 252000 | г=2,1 мм |
| 3302 | - | 15 | 42 | 19 | 16300 | 10000 | г=1,0 мм |
| 3303 | - | 17 | 47 | 22.2 | 20800 | 12500 | г=1,0 мм |
| 3304 | -/2RS/2Z | 20 | 52 | 22.2 | 23200 | 15000 | г=1,1 мм |
| 3305 | -/2RS/2Z | 25 | 62 | 25.4 | 30000 | 20000 | г=1,1 мм |
| 3306 | -/2RS/2Z | 30 | 72 | 30.2 | 41500 | 28500 | г=1,1 мм |
| 3307 | -/2RS/2Z | 35 | 80 | 34.9 | 51000 | 34500 | г=1,5 мм |
| 3308 | -/2RS/2Z | 40 | 90 | 36.5 | 62000 | 45000 | г=1,5 мм |
| 3309 | -/2RS/2Z | 45 | 100 | 39.7 | 68000 | 51000 | г=1,5 мм |
| 3310 | -/2RS/2Z | 50 | 110 | 44.4 | 81500 | 62000 | г=2,0 мм |
| 3311 | -/2RS/2Z | 55 | 120 | 49.2 | 102000 | 78000 | г=2,0 мм |
| 3312 | -/2RS/2Z | 60 | 130 | 54 | 125000 | 98000 | г=2,1 мм |
| 3313 | -/2RS/2Z | 65 | 140 | 58.7 | 143000 | 112000 | г=2,1 мм |
| 3314 | -/2RS/2Z | 70 | 150 | 63.5 | 143000 | 166000 | г=2,1 мм |
| 3315 | -/2RS/2Z | 75 | 160 | 68.3 | 146700 | 173700 | г=2,1 мм |
| 3316-М | - | 80 | 170 | 68.3 | 158400 | 190800 | г=2,1 мм |
| 3317-М | - | 85 | 180 | 73 | 171000 | 205200 | г=3,0 мм |
| 3318-М | - | 90 | 190 | 73 | 194400 | 247500 | г=3,0 мм |
| 3319-М | - | 95 | 200 | 77.8 | 198000 | 256500 | г=3,0 мм |
| 3320-М | - | 100 | 215 | 82.6 | 212400 | 288000 | г=3,0 мм |
| 3322-М | - | 110 | 240 | 92.1 | 243000 | 351000 | г=3,0 мм |
| 3800 | -/2RS/2Z | 10 | 19 | 7 | 2120 | 1400 | г=0,3 мм |
| 3801 | -/2RS/2Z | 12 | 21 | 7 | 2190 | 1550 | г=0,3 мм |
| 3802 | -/2RS/2Z | 15 | 24 | 7 | 2430 | 1960 | г=0,3 мм |
| 3803 | -/2RS/2Z | 17 | 26 | 7 | 2480 | 2080 | г=0,3 мм |
| 3804 | -/2RS/2Z | 20 | 32 | 10 | 5800 | 4850 | г=0,3 мм |
| 3805 | -/2RS/2Z | 25 | 37 | 10 | 6000 | 5600 | г=0,3 мм |
| 3806 | -/2RS/2Z | 30 | 42 | 10 | 6300 | 6100 | г=0,3 мм |
| 3807 | -/2RS/2Z | 35 | 47 | 10 | 6700 | 7000 | г=0,3 мм |
| 3808 | -/2RS/2Z | 40 | 52 | 10 | 7000 | 7800 | г=0,3 мм |
| 3809 | -/2RS/2Z | 45 | 58 | 10 | 7200 | 8300 | г=0,3 мм |
| 3810 | -/2RS/2Z | 50 | 65 | 12 | 8700 | 10400 | г=0,3 мм |
| 3811 | -/2RS/2Z | 55 | 72 | 13 | 12100 | 15700 | г=0,3 мм |
| 3812 | -/2RS/2Z | 60 | 78 | 14 | 14500 | 17500 | г=0,3 мм |
| 3813 | -/2RS/2Z | 65 | 85 | 15 | 17700 | 21400 | г=0,6 мм |
| 3814 | -/2RS/2Z | 70 | 90 | 15 | 19200 | 23800 | г=0,6 мм |
| 3815 | -/2RS/2Z | 75 | 95 | 15 | 19400 | 24400 | г=0,6 мм |
| 3816 | -/2RS/2Z | 80 | 100 | 15 | 19600 | 25500 | г=0,6 мм |
| 7200Б | -/2РС | 10 | 30 | 9 | 5040 | 2470 | r=0,6мм, r1=0,3мм, a=13° |
| 7201Б | -/2РС | 12 | 32 | 10 | 7030 | 3370 | r=0,6мм, r1=0,3мм, a=14° |
| 7202Б | -/2РС | 15 | 35 | 11 | 7980 | 4230 | r=0,6мм, r1=0,3мм, a=16° |
| 7203Б | -/2РС | 17 | 40 | 12 | 9980 | 5420 | r=0,6мм, r1=0,3мм, a=18° |
| 7204Б | -/2РС | 20 | 47 | 14 | 13300 | 7410 | r=1,0 мм, r1=0,6 мм, a=21° |
| 7205Б | -/2РС | 25 | 52 | 15 | 14540 | 8550 | r=1,0 мм, r1=0,6 мм, a=24° |
| 7206Б | -/2РС | 30 | 62 | 16 | 20620 | 13400 | r=1,0 мм, r1=0,6 мм, a=27° |
| 7207Б | -/2РС | 35 | 72 | 17 | 26600 | 18050 | r=1,1 мм, r1=0,6 мм, а=31° |
| 7208Б | -/2РС | 40 | 80 | 18 | 32300 | 22330 | r=1,1 мм, r1=0,6 мм, a=34° |
| 7209Б | -/2РС | 45 | 85 | 19 | 35630 | 25650 | r=1,1 мм, r1=0,6 мм, a=37° |
| 7210Б | -/2РС | 50 | 90 | 20 | 37050 | 27080 | r=1,1 мм, r1=0,6 мм, a=39° |
| 7211Б | -/2РС | 55 | 100 | 21 | 46550 | 36580 | r=1,5 мм, r1=1,0 мм, a=43° |
| 7212Б | -/2РС | 60 | 110 | 22 | 56050 | 42750 | r=1,5 мм, r1=1,0 мм, a=47° |
| 7213Б | - | 65 | 120 | 23 | 60300 | 49500 | r=1,5 мм, r1=1,0 мм, a=51° |
| 7214Б | - | 70 | 125 | 24 | 66600 | 55800 | r=1,5 мм, r1=1,0 мм, a=53° |
| 7215Б | - | 75 | 130 | 25 | 65700 | 55800 | r=1,5 мм, r1=1,0 мм, a=56° |
| 7216Б | - | 80 | 140 | 26 | 76500 | 64800 | r=2,0 мм, r1=1,0 мм, a=59° |
| 7217Б | - | 85 | 150 | 28 | 87300 | 77400 | r=2,0 мм, r1=1,0 мм, a=63° |
| 7218Б | - | 90 | 160 | 30 | 102600 | 88200 | r=2,0 мм, r1=1,0 мм, a=67° |
| 7219Б | - | 95 | 170 | 32 | 110700 | 95400 | r=2,1 мм, r1=1,1 мм, a=72° |
| 7220Б М | - | 100 | 180 | 34 | 127800 | 111600 | r=2,1мм, r1=1,1мм, a=76° |
| 7221Б М | - | 105 | 190 | 36 | 139500 | 127800 | r=2,1 мм, r1=1,1 мм, a=80° |
| 7222Б М | - | 110 | 200 | 38 | 150300 | 138600 | r=2,1мм, r1=1,1мм, a=84° |
| 7224Б М | - | 120 | 215 | 40 | 163800 | 160200 | r=2,1 мм, r1=1,1 мм, a=90° |
| 7226Б М | - | 130 | 230 | 40 | 180000 | 183600 | r=3,0 мм, r1=1,1 мм, a=96° |
| 7228Б М | - | 140 | 250 | 42 | 192600 | 207900 | r=3,0 мм, r1=1,1 мм, a=103° |
| 7230Б М | - | 150 | 270 | 45 | 220500 | 247500 | r=3,0 мм, r1=1,1 мм, a=111° |
| 7232Б М | - | 160 | 290 | 48 | 212400 | 252000 | r=3,0 мм, r1=1,1 мм, a=118° |
| 7234Б М | - | 170 | 310 | 52 | 238500 | 292500 | r=4,0 мм, r1=1,5 мм, a=127° |
| 7301Б | - | 12 | 37 | 12 | 10830 | 5040 | r=1,0 мм, r1=0,6 мм, a=16° |
| 7302Б | -/2РС | 15 | 42 | 13 | 13490 | 6840 | r=1,0 мм, r1=0,6 мм, a=18° |
| 7303Б | -/2РС | 17 | 47 | 14 | 16720 | 8550 | r=1,0 мм, r1=0,6 мм, a=20° |
| 7304Б | -/2РС | 20 | 52 | 15 | 19380 | 10550 | r=1,1 мм, r1=0,6 мм, a=23° |
| 7305Б | -/2РС | 25 | 62 | 17 | 26600 | 15010 | r=1,1 мм, r1=0,6 мм, a=27° |
| 7306Б | -/2РС | 30 | 72 | 19 | 33730 | 21000 | r=1,1 мм, r1=0,6 мм, а=31° |
| 7307Б | -/2РС | 35 | 80 | 21 | 40850 | 26130 | r=1,5 мм, r1=1,0 мм, a=35° |
| 7308Б | -/2РС | 40 | 90 | 23 | 50350 | 32780 | r=1,5 мм, r1=1,0 мм, a=39° |
| 7309Б | -/2РС | 45 | 100 | 25 | 61750 | 40850 | r=1,5 мм, r1=1,0 мм, a=43° |
| 7310Б | -/2РС | 50 | 110 | 27 | 71250 | 47500 | r=2,0 мм, r1=1,0 мм, a=47° |
| 7311Б | -/2РС | 55 | 120 | 29 | 81700 | 57950 | r=2,0 мм, r1=1,0 мм, a=51° |
| 7312Б | -/2РС | 60 | 130 | 31 | 91200 | 65550 | r=2,1 мм, r1=1,1 мм, a=55° |
| 7313Б | - | 65 | 140 | 33 | 99000 | 73800 | r=2,1 мм, r1=1,1 мм, a=60° |
| 7314Б | - | 70 | 150 | 35 | 113400 | 83700 | r=2,1 мм, r1=1,1 мм, a=64° |
| 7315Б | - | 75 | 160 | 37 | 126000 | 96300 | r=2,1 мм, r1=1,1 мм, a=68° |
| 7316Б | - | 80 | 170 | 39 | 139500 | 111600 | r=2,1 мм, r1=1,1 мм, a=72° |
| 7317Б | - | 85 | 180 | 41 | 150300 | 124200 | r=3,0 мм, r1=1,1 мм, a=76° |
| 7318Б | - | 90 | 190 | 43 | 162000 | 139500 | r=3,0 мм, r1=1,1 мм, a=80° |
| 7319Б | - | 95 | 200 | 45 | 170100 | 150300 | r=3,0 мм, r1=1,1 мм, a=84° |
| 7320Б М | - | 100 | 215 | 47 | 192600 | 177300 | r=3,0 мм, r1=1,1 мм, a=90° |
| 7321Б М | - | 105 | 225 | 49 | 202500 | 192600 | r=3,0 мм, r1=1,1 мм, a=94° |
| 7322Б М | - | 110 | 240 | 50 | 225000 | 220500 | r=3,0 мм, r1=1,1 мм, a=98° |
| 7324Б М | - | 120 | 260 | 55 | 247500 | 256500 | r=3,0 мм, r1=1,1 мм, a=107° |
| 7326Б М | - | 130 | 280 | 58 | 274500 | 292500 | r=4,0 мм, r1=1,5 мм, a=115° |
| 7328Б М | - | 140 | 300 | 62 | 270000 | 310500 | r=4,0 мм, r1=1,5 мм, a=123° |
| 7330Б М | - | 150 | 320 | 65 | 292500 | 351000 | r=4,0 мм, r1=1,5 мм, a=131° |
| 7332Б М | - | 160 | 340 | 68 | 324000 | 405000 | r=4,0 мм, r1=1,5 мм, a=139° |
| 7334Б М | - | 170 | 360 | 72 | 364500 | 477000 | r=4,0 мм, r1=1,5 мм, a=147° |
| 7406 АКМ | - | 30 | 90 | 23 | 55600 | 37700 | угол=25° |
| 7406 БМ | - | 30 | 90 | 23 | 47500 | 29000 | угол=40° |
| 7407 АКМ | - | 35 | 100 | 25 | 66400 | 41900 | угол=25° |
| 7407 БМ | - | 35 | 100 | 25 | 60500 | 38000 | угол=40° |
| 7408 АКМ | - | 40 | 110 | 27 | 73700 | 42100 | угол=25° |
| 7408 БМ | - | 40 | 110 | 27 | 70200 | 45000 | угол=40° |
| 7409 АКМ | - | 45 | 120 | 29 | 84500 | 55100 | угол=25° |
| 7409 БМ | - | 45 | 120 | 29 | 80700 | 44100 | угол=40° |
| 7410 АКМ | - | 50 | 130 | 31 | 115800 | 78300 | угол=25° |
| 7410 БМ | - | 50 | 130 | 31 | 95600 | 64000 | угол=40° |
| 7411 АКМ | - | 55 | 140 | 33 | 121400 | 84500 | угол=25° |
| 7411 БМ | - | 55 | 140 | 33 | 111000 | 76500 | угол=40° |
| 7412 АКМ | - | 60 | 150 | 35 | 131800 | 95300 | угол=25° |
| 7412 БМ | - | 60 | 150 | 35 | 119000 | 86500 | угол=40° |
| QJ208 | - | 40 | 80 | 18 | 52700 | 45000 | r=1,1 мм, Cu=3050 Н, Смазка: 6900 об/мин. |
| QJ209 | - | 45 | 85 | 19 | 58500 | 51000 | r=1,1 мм, Cu=3500 Н, Смазка: 6200 об/мин. |
| QJ210 | - | 50 | 90 | 20 | 61800 | 56000 | r=1,1 мм, Cu=3800 Н, Смазка: 5600 об/мин. |
| QJ211 | - | 55 | 100 | 21 | 79300 | 76500 | r=1,5 мм, Cu=4800 Н, Смазка: 5100 об/мин. |
| QJ212 | - | 60 | 110 | 22 | 92300 | 86500 | r=1,5 мм, Cu=5900 Н, Смазка: 4700 об/мин. |
| QJ213 | - | 65 | 120 | 23 | 104000 | 110000 | r=1,5 мм, Cu=6550Н, Смазка: 4400 об/мин |
| QJ214 | - | 70 | 125 | 24 | 114000 | 120000 | r=1,5 мм, Cu=7150 Н, смазка: 4000 об/мин. |
| QJ215 | - | 75 | 130 | 25 | 117000 | 122000 | r=1,5 мм, Cu=7550 Н, смазка: 3800 об/мин. |
| QJ216 | - | 80 | 140 | 26 | 138000 | 146000 | r=2,0 мм, Cu=8650 Н, смазка: 3500 об/мин. |
| QJ217 | - | 85 | 150 | 28 | 148000 | 160000 | r=2,0 мм, Cu=9650 Н, смазка: 3300 об/мин. |
| QJ218 | - | 90 | 160 | 30 | 174000 | 186000 | r=2,0 мм, Cu=11100 Н, смазка: 3100 об/мин. |
| QJ219 | - | 95 | 170 | 32 | 199000 | 210000 | r=2,1 мм, Cu=12400 Н, смазка: 3000 об/мин. |
| QJ220 | - | 100 | 180 | 34 | 225000 | 240000 | r=2,1 мм, Cu=12900 Н, Смазка: 2800 об/мин. |
| QJ222 | - | 110 | 200 | 38 | 265000 | 305000 | r=2,1 мм, Cu=15500 Н, смазка: 2500 об/мин. |
| QJ224 | - | 120 | 215 | 40 | 286000 | 340000 | r=2,1 мм, Cu=17700 Н, смазка: 2300 об/мин. |
| QJ306 | - | 30 | 72 | 19 | 44000 | 57500 | r=1,1 мм, Cu=2460 Н, смазка: 8000 об/мин. |
| QJ307 | - | 30 | 80 | 21 | 55000 | 73000 | r=1,5 мм, Cu=3150 Н, Смазка: 7000 об/мин. |
| QJ308 | - | 40 | 90 | 23 | 67000 | 91500 | r=1,5 мм, Cu=3950 Н, Смазка: 6200 об/мин. |
| QJ309 | - | 45 | 100 | 25 | 87000 | 121000 | r=1,5 мм, Cu=5200 Н, смазка: 5500 об/мин. |
| QJ310 | - | 50 | 110 | 27 | 102000 | 145000 | r=2,0 мм, Cu=6200 Н, смазка: 5000 об/мин. |
| QJ311 | - | 55 | 120 | 29 | 118000 | 170000 | r=2,0 мм, Cu=7300 Н, Смазка: 4600 об/мин. |
| QJ312 | - | 60 | 130 | 31 | 135000 | 198000 | r=2,1 мм, Cu=8500 Н, Смазка: 4200 об/мин. |
| QJ313 | - | 65 | 140 | 33 | 153000 | 228000 | r=2,1 мм, Cu=9700 Н, Смазка: 3900 об/мин. |
| QJ314 | - | 70 | 150 | 35 | 172000 | 260000 | r=2,1 мм, Cu=10700 Н, смазка: 3600 об/мин. |
| QJ315 | - | 75 | 160 | 37 | 187000 | 294000 | r=2,1 мм, Cu=11700 Н, смазка: 3400 об/мин. |
| QJ316 | - | 80 | 170 | 39 | 202000 | 330000 | r=2,1 мм, Cu=12700 Н, смазка: 3200 об/мин. |
| QJ317 | - | 85 | 180 | 41 | 218000 | 370000 | r=3,0 мм, Cu=13800 Н, Смазка: 3000 об/мин. |
| QJ318 | - | 90 | 190 | 43 | 235000 | 410000 | r=3,0 мм, Cu=14800 Н, смазка: 2800 об/мин. |
| QJ319 | - | 95 | 200 | 45 | 251000 | 450000 | r=3,0 мм, Cu=16000 Н, смазка: 2700 об/мин. |
| QJ320 | - | 100 | 215 | 47 | 302000 | 585000 | r=3,0 мм, Cu=20000 Н, смазка: 2500 об/мин. |
| QJ322 | - | 110 | 240 | 50 | 338000 | 680000 | r=3,0 мм, Cu=22100 Н, смазка: 2300 об/мин. |
| QJ324 | - | 120 | 260 | 55 | 359000 | 765000 | r=3,0 мм, Cu=23800 Н, Смазка: 2100 об/мин. |
| ВЛУ 200414 | - | 304 | 518 | 111 | 111000 | 110000 | Осевой: Ca=169кН/Coa=295кН |
| ВЛУ 200544 | - | 434 | 648 | 123 | 123000 | 145000 | Осевой: Ca=188кН/Coa=385кН |
| ВЛУ 200644 | - | 534 | 748 | 131 | 131000 | 171000 | Осевой: Ca=200кН/Coa=455кН |
| ВЛУ 200744 | - | 634 | 848 | 138 | 138000 | 198000 | Осевой: Ca=211кН/Coa=530кН |
| ВЛУ 200844 | - | 734 | 948 | 145 | 145000 | 224000 | Осевой: Ca=222кН/Coa=600кН |
| ВЛУ 200944 | - | 834 | 1048 | 151 | 151000 | 250000 | Осевой: Ca=231кН/Coa=670кН |
| ВЛУ 201094 | - | 984 | 1198 | 160 | 160000 | 290000 | Осевой: Ca=244кН/Coa=770кН |
| ВСУ 200414 | - | 342 | 486 | 111 | 111000 | 248000 | Осевой: Ca=169кН/Coa=560кН |
| ВСУ 200544 | - | 472 | 616 | 123 | 123000 | 325000 | Осевой: Ca=188кН/Coa=740кН |
| ВСУ 200644 | - | 572 | 716 | 131 | 131000 | 385000 | Осевой: Ca=200кН/Coa=880кН |
| ВСУ 200744 | - | 672 | 816 | 138 | 138000 | 445000 | Осевой: Ca=211кН/Coa=1010кН |
| ВСУ 200844 | - | 772 | 916 | 145 | 145000 | 510000 | Осевой: Ca=222кН/Coa=1150кН |
| ВСУ 200944 | - | 872 | 1016 | 151 | 151000 | 570000 | Осевой: Ca=231кН/Coa=1280кН |
| ВСУ 201094 | - | 1022 | 1166 | 160 | 160000 | 660000 | Осевой: Ca=244кН/Coa=1490кН |
