Самовыравнивающиеся шарикоподшипники

Самоустанавливающиеся шарикоподшипникиимеют два ряда тел качения и непрерывную сферическую дорожку качения, выполненную на наружном кольце. Внутреннее кольцо имеет две глубокие непрерывные дорожки качения. Ключевым конструктивным аспектом является то, что центр кривизны сферической дорожки качения наружного кольца совмещен с геометрическим центром подшипника. Такая конструкция позволяет внутреннему кольцу, набору шариков и сепаратору свободно вращаться вокруг центральной оси, обеспечивая автоматическую компенсацию несоосности и плавность вращения.

📊 Ключевые преимущества производительности

Несоосность
Динамический до 2,5°–3°
Статический: до 4°

⚡ Низкое трение
Оптимизированный внутренний дизайн
Снижение тепловыделения

📈 Грузоподъемность
Отличная радиальная нагрузка
Умеренная двунаправленная осевая

Низкие эксплуатационные расходы
Более длительный срок службы
Менее частая замена

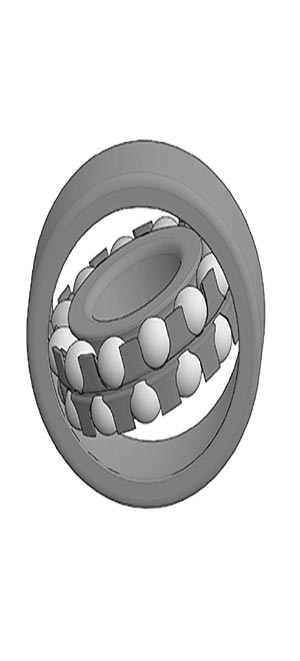

Self-aligning ball bearing - cross section diagram showing spherical outer ring raceway Self-aligning ball bearing - two-row ball configuration with cage

📐 Технические характеристики - Популярная серия

Ряд	ВД (мм)	наружный диаметр (мм)	Несоосность	Материал клетки
1200	10-100	30-180	2,5°-3°	Сталь/латунь/нейлон
1300	15-100	42-180	2°-2,5°	Сталь/Латунь
2200	10-100	30-180	2,5°-3°	Сталь/стеклопластик

🏭 Типичные приложения

Электродвигатели

Конвейерные системы

Сельскохозяйственная техника

Текстильное оборудование

Вентиляторы и воздуходувки

Деревообрабатывающее оборудование

Нужны самоустанавливающиеся шарикоподшипники?

Сообщите нам ваши требования к перекосу вала и нагрузке.

Запросить цену → Скачать каталог PDF

View as

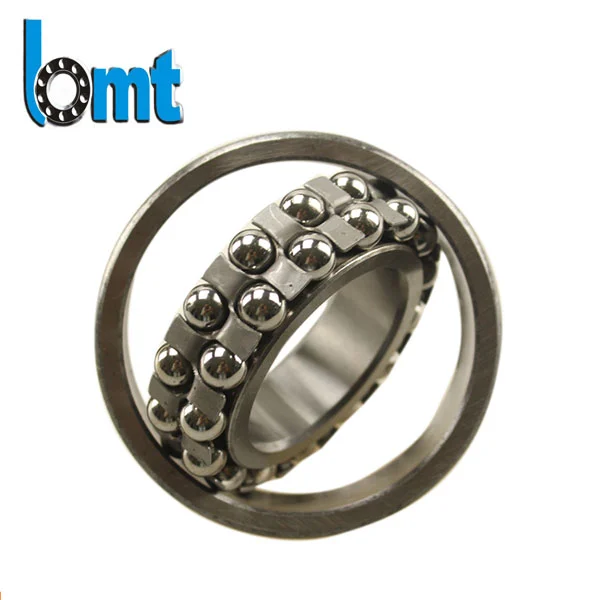

Самоустанавливающиеся шарикоподшипники серии 2300

Самовыравнивающиеся шарикоподшипники серии 2300 разработаны для стабильной работы в условиях перекоса и тяжелых условий эксплуатации. Продукция, изготовленная в соответствии со стандартами ISO 9001 и IATF 16949, обеспечивает низкий уровень шума, длительный срок службы и стабильное качество OEM. Свяжитесь с нами, чтобы обсудить оптовые закупки и варианты прямых поставок с завода.

Посмотреть больше >> Отправить запрос >>

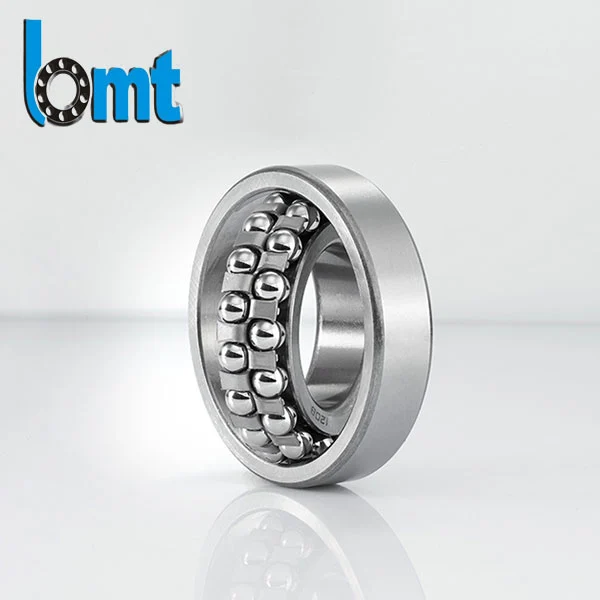

Самоустанавливающиеся шарикоподшипники серии 2200

Самоустанавливающиеся шарикоподшипники серии 2200 подходят для требовательных промышленных применений, где неизбежны перекосы валов, отклонения при установке и вибрация. Созданные на основе многолетнего опыта точного машиностроения, эти подшипники обеспечивают стабильное вращение, низкое трение и длительный срок службы в реальных условиях эксплуатации. Каждый подшипник изготавливается в соответствии со строгими стандартами качества ISO и IATF и использует автоматизированные процессы шлифования и контроля для обеспечения точности размеров и стабильности работы.

Посмотреть больше >> Отправить запрос >>

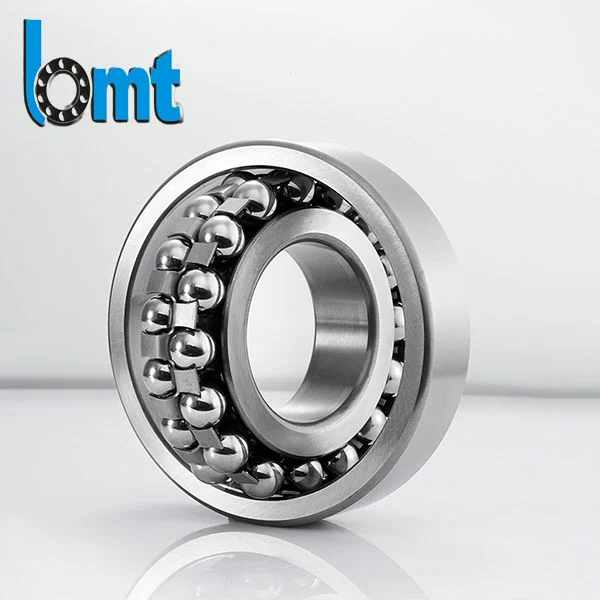

Самоустанавливающиеся шарикоподшипники серии 1300

Компания BMT Bearings поставляет самоустанавливающиеся шарикоподшипники серии 1300, предназначенные для применений, в которых невозможно полностью устранить перекос валов, отклонения при установке или отклонение корпуса. Эти подшипники широко используются в электродвигателях, насосах, сельскохозяйственном оборудовании и легкой промышленной технике, требующих стабильного вращения и пониженной частоты технического обслуживания.
Мы поддерживаем настройку OEM, оптовые промышленные поставки и экспортные упаковочные решения для дистрибьюторов и производителей оборудования.

Посмотреть больше >> Отправить запрос >>

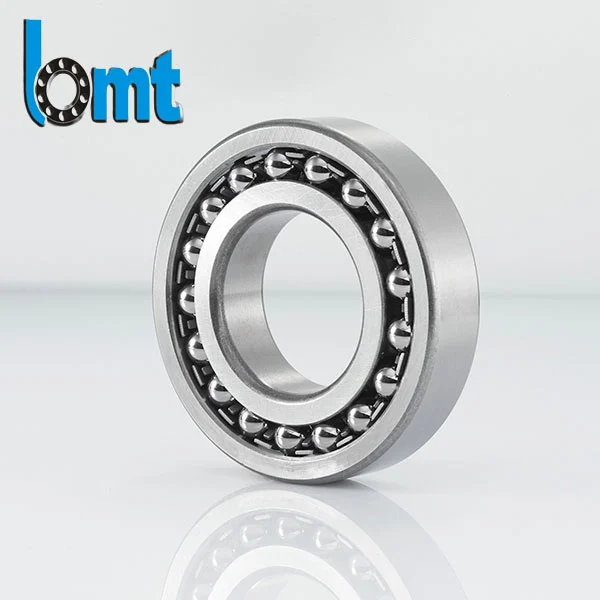

Самоустанавливающиеся шарикоподшипники серии 1200

Самоустанавливающиеся шарикоподшипники серии BMT 1200 предназначены для решения проблем, связанных с перекосом валов и вибрацией в промышленном оборудовании. Благодаря самовыравнивающейся конструкции и высокопрочной подшипниковой стали они обеспечивают плавное вращение, снижение износа и длительный срок службы. Подходящие для заводских линий и сложного оборудования, они обеспечивают стабильную и эффективную работу в сложных условиях труда.

Посмотреть больше >> Отправить запрос >>

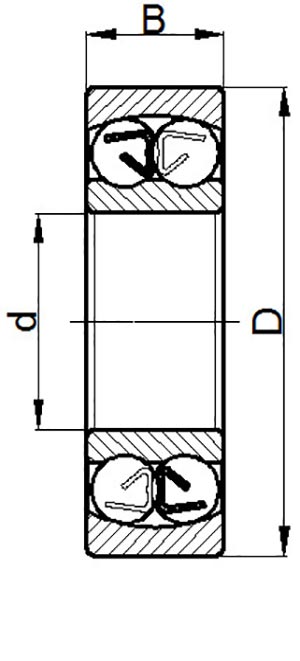

Обозначение	Размеры (мм)				Базовая грузоподъемность
Обозначение	d	D	B	р мин.	дин. Кр КН	стат. Кор КН
1200	10	30	9	0.6	5.7	1.18
1201	12	32	10	0.6	5.7	1.26
1202	15	35	11	0.6	7.7	1.73
1203	17	40	12	0.6	8.1	2
1204	20	47	14	1	10.1	2.6
1205	25	52	15	1	12.3	3.25
1206	30	62	16	1	15.9	4.6
1207	35	72	17	1.1	16	5.1
1208	40	80	18	1.1	19.4	6.5
1209	45	85	19	1.1	22	7.3
1210	50	90	20	1.1	22.9	8
1211	55	100	21	1.5	25.65	9.41
1212	60	110	22	1.5	28.98	10.83
1213	65	120	23	1.5	29.45	11.78
1214	70	125	24	1.5	33.25	13.02
1215	75	130	25	1.5	37.05	14.73
1216	80	140	26	2	38	15.96
1217	85	150	28	2	47.03	19.57
1218	90	160	30	2	54.15	22.14
1219	95	170	32	2.1	57.6	24.3
1220	100	180	34	2.1	63	26.55
1221	105	190	36	2.1	67.5	28.8
1222	110	200	38	2.1	80.1	34.2
1224	120	215	42	2.1	108.9	46.8
1226	130	230	46	3	112.5	49.5
1228	140	250	50	3	146.7	66.6
1230	150	270	54	3	162	77.4
1303	17	47	14	1	12.9	3.15
1304	20	52	15	1.1	12.7	3.3
1305	25	62	17	1.1	18.3	4.95
1306	30	72	19	1.1	21.7	6.3
1307	35	80	21	1.5	25.5	7.8
1308	40	90	23	1.5	30	9.6
1309	45	100	25	1.5	38.5	12.6
1310	50	110	27	2	42	14.1
1311	55	120	29	2	49.4	16.82
1312	60	130	31	2.1	55.1	19.57
1313	65	140	33	2.1	59.85	21.57
1314	70	150	35	2.1	71.25	26.13
1315	75	160	37	2.1	76	28.03
1316	80	170	39	2.1	84.55	31.35
1317	85	180	41	3	94.05	35.63
1318	90	190	43	3	103.55	40.38
1319	95	200	45	3	120.6	45
1320	100	215	47	3	130.5	51.3
1321	105	225	49	3	142.2	57.6
1322	110	240	50	3	148.5	63.9
2200	10	30	14	0.6	8.8	1.73
2201	12	32	14	0.6	9.4	1.92
2202	15	35	14	0.6	9.6	2.08
2203	17	40	16	0.6	11.8	2.75
2204	20	47	18	1	14.7	3.5
2205	25	52	18	1	17.3	4.4
2206	30	62	20	1	26	6.9
2207	35	72	23	1.1	33	8.9
2208	40	80	23	1.1	32.5	9.4
2209	45	85	23	1.1	28.5	8.9
2210	50	90	23	1.1	28.5	9.4
2211	55	100	25	1.5	37.05	11.78
2212	60	110	28	1.5	45.6	15.49
2213	65	120	31	1.5	55.1	18.05
2214	70	125	31	1.5	41.8	16.06
2215	75	130	31	1.5	42.28	16.72
2216	80	140	33	2	47.03	18.81
2217	85	150	36	2	56.05	22.23
2218	90	160	40	2	67.45	27.08
2219	95	170	43	2.1	75.6	30.6
2220	100	180	46	2.1	88.2	36
2222	110	200	53	2.1	113.4	45.9
2302	15	42	17	1	17	3.7
2303	17	47	19	1	13.9	3.15
2304	20	52	21	1.1	17.6	4.25
2305	25	62	24	1.1	25	6.5
2306	30	72	27	1.1	32.5	8.7
2307	35	80	31	1.5	40.5	11.1
2308	40	90	33	1.5	46	13.4
2309	45	100	36	1.5	55	16.5
2310	50	110	40	2	66	19.9
2311	55	120	43	2	73.15	22.61
2312	60	130	46	2.1	84.55	26.6
2313	65	140	48	2.1	93.1	30.4
2314	70	150	51	2.1	106.4	35.15
2315	75	160	55	2.1	117.8	39.9
2316	80	170	58	2.1	132.05	46.08
2317	85	180	60	3	135.85	48.45
2318	90	190	64	3	148.2	54.15
2319	95	200	67	3	150.3	56.7
2320	100	215	73	3	176.4	70.2
2322	110	240	80	3	198.9	84.6
1204К	20	47	14	1	10.1	2.6
1205К	25	52	15	1	12.3	3.25
1206К	30	62	16	1	15.9	4.6
1207К	35	72	17	1.1	16	5.1
1208К	40	80	18	1.1	19.4	6.5
1209К	45	85	19	1.1	22	7.3
1210К	50	90	20	1.1	22.9	8
1211К	55	100	21	1.5	25.65	9.41
1212К	60	110	22	1.5	28.98	10.83
1213К	65	120	23	1.5	29.45	11.78
1214К	70	125	24	1.5	33.25	13.02
1215К	75	130	25	1.5	37.05	14.73
1216К	80	140	26	2	38	15.96
1217К	85	150	28	2	47.03	19.57
1218К	90	160	30	2	54.15	22.14
1219К	95	170	32	2.1	57.6	24.3
1220К	100	180	34	2.1	63	26.55
1222К	110	200	38	2.1	80.1	34.2
1305К	25	62	17	1.1	18.3	4.95
1306К	30	72	19	1.1	21.7	6.3
1307К	35	80	21	1.5	25.5	7.8
1308К	40	90	23	1.5	30	9.6
1309К	45	100	25	1.5	38.5	12.6
1310К	50	110	27	2	42	14.1
1311К	55	120	29	2	49.4	16.82
1312К	60	130	31	2.1	55.1	19.57
1313К	65	140	33	2.1	59.85	21.57
1315К	75	160	37	2.1	76	28.03
1316К	80	170	39	2.1	84.55	31.35
1317К	85	180	41	3	94.05	35.63
1318К	90	190	43	3	103.55	40.38
1319К	95	200	45	3	120.6	45
1320К	100	215	47	3	130.5	51.3
1322К	110	240	50	3	148.5	63.9

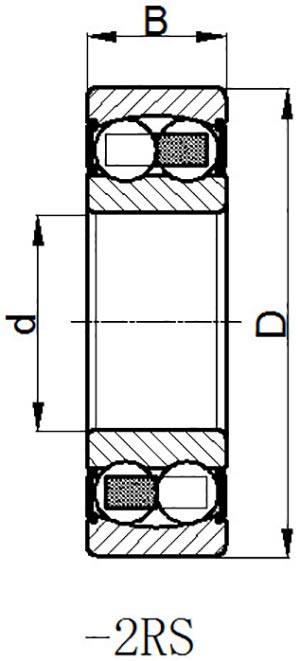

2200-2РС-Т	10	30	14	0.6	5.7	1.18
2201-2РС-Т	12	32	14	0.6	5.7	1.26
2202-2РС-Т	15	35	14	0.6	7.7	1.73
2203-2РС-Т	17	40	16	0.6	8.1	2
2204-2РС-Т	20	47	18	1	10.1	2.6
2205-2РС-Т	25	52	18	1	12.3	3.25
2205К	25	52	18	1	17.3	4.4
2205К-2РС-Т	25	52	18	1	12.3	3.25
2206-2РС-Т	30	62	20	1	15.9	4.6
2206К	30	62	20	1	26	6.9
2206К-2РС-Т	30	62	20	1	15.9	4.6
2207-2РС-Т	35	72	23	1.1	16	5.1
2207К	35	72	23	1.1	33	8.9
2207К-2РС-Т	35	72	23	1.1	16	5.1
2208-2РС-Т	40	80	23	1.1	19.4	6.5
2208К	40	80	23	1.1	32.5	9.4
2208К-2РС-Т	40	80	23	1.1	19.4	6.5
2209-2РС-Т	45	85	23	1.1	22	7.3
2209К	45	85	23	1.1	28.5	8.9
2209К-2РС-Т	45	85	23	1.1	22	7.3
2210-2РС-Т	50	90	23	1.1	22.9	8
2210К	50	90	23	1.1	28.5	9.4
2210К-2РС-Т	50	90	23	1.1	22.9	8
2211-2РС-Т	55	100	25	1.5	25.65	9.41
2211К	55	100	25	1.5	37.05	11.78
2211К-2РС-Т	55	100	25	1.5	25.65	9.41
2212-2РС-Т	60	110	28	1.5	28.98	10.83
2212К	60	110	28	1.5	45.6	15.49
2212К-2РС-Т	60	110	28	1.5	28.98	10.83
2213-2РС-Т	65	120	31	1.5	29.45	11.78
2213К	65	120	31	1.5	55.1	18.05
2213К-2РС-Т	65	120	31	1.5	29.45	11.78
2214-2РС-Т	70	125	31	1.5	33.25	13.02
2215К	75	130	31	1.5	42.28	16.72
2216К	80	140	33	2	47.03	18.81
2217К	85	150	36	2	56.05	22.23
2218К	90	160	40	2	67.45	27.08
2219К	95	170	43	2.1	75.6	30.6
2220К	100	180	46	2.1	88.2	36
2222К	110	200	53	2.1	113.4	45.9
2303-2РС-Т	17	47	19	1	12.9	3.15
2304-2РС-Т	20	52	21	1.1	12.7	3.3
2305-2РС-Т	25	62	24	1.1	18.3	4.95
2305К	25	62	24	1.1	25	6.5
2306-2РС-Т	30	72	27	1.1	21.7	6.3
2306К	30	72	27	1.1	32.5	8.7
2307-2РС-Т	35	80	31	1.5	25.5	7.8
2307К	35	80	31	1.5	40.5	11.1
2308-2РС-Т	40	90	33	1.5	30	9.6
2308К	40	90	33	1.5	46	13.4
2309-2РС-Т	45	100	36	1.5	38.5	12.6
2309К	45	100	36	1.5	55	16.5
2310-2РС-Т	50	110	40	2	42	14.1
2311-2РС-Т	55	120	43	2	49.4	16.82
2311К	55	120	43	2	73.15	22.61
2312К	60	130	46	2.1	84.55	26.6
2313К	65	140	48	2.1	93.1	30.4
2315К	75	160	55	2.1	117.8	39.9
2316К	80	170	58	2.1	132.05	46.08
2317К	85	180	60	3	135.85	48.45
2318К	90	190	64	3	148.2	54.15
2319К	95	200	67	3	150.3	56.7
2320К	100	215	73	3	176.4	70.2
2322К	110	240	80	3	198.9	84.6
11204	20	47	14		10	2.65
11205	25	52	15		12.2	3.35
11206	30	62	16		15.6	4.65
11207	35	72	17		16	5.2
11208	40	80	18		19.3	6.55
11209	45	85	19		22	7.35
11210	50	90	20		22.8	8.15
11212	60	110	22		30	11.6
11305	25	62	17		19	5.4
11306	30	72	19		22.5	6.8
11307	35	80	21		26.5	8.5
11308	40	90	23		33.8	11.2
11310	50	110	27		43.6	14
