Сферические роликовые подшипники

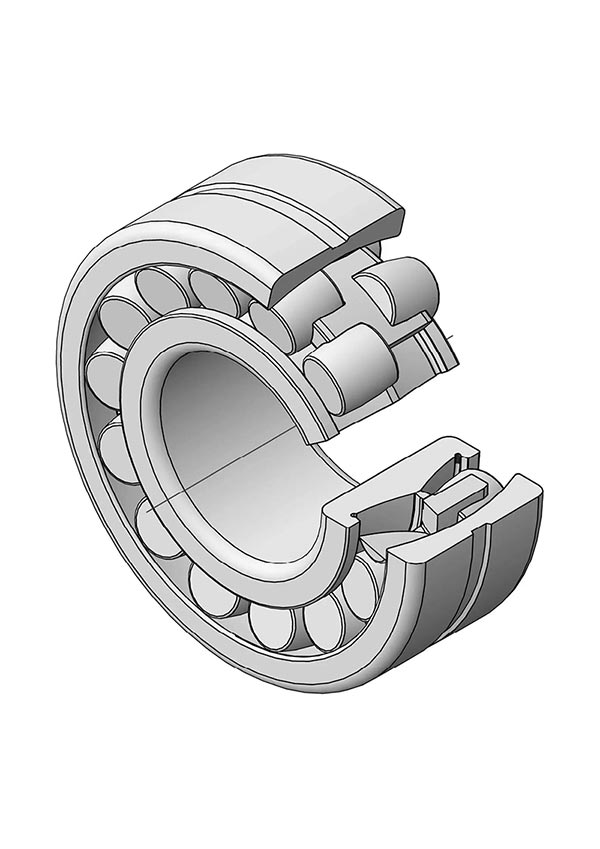

Сферические роликовые подшипники имеют бочкообразные ролики, расположенные в два ряда и расположенные под углом к оси подшипника. Такая конструкция позволяет подшипнику компенсировать перекос и отклонение вала в условиях тяжелых радиальных нагрузок.
Эти подшипники обычно используются в горнодобывающем оборудовании, строительной технике, металлургических системах, бумагоделательных машинах и других отраслях промышленности, где требуется непрерывная работа под большими нагрузками.
Помимо стандартных радиальных типов, в эту категорию также входят сферические роликоподшипники , которые предназначены для тяжелых осевых нагрузок в сочетании с ограниченными радиальными нагрузками, допуская при этом угловое смещение во время работы. Общие серии включают 292, 293 и 294.
Объем производства
BMT производит сферические роликоподшипники в соответствии с сертифицированными системами ISO 9001 и IATF 16949, при этом процессы включают проверку материалов, механическую обработку, сборку и испытания производительности.Процессы проверки включают измерение размеров, испытания на вибрацию и испытания на шум, чтобы обеспечить соответствие техническим требованиям. Наш завод прошел аудит поставщиков Ford Q1 и Bosch и поставляет продукцию клиентам в Европе, Северной Америке, Юго-Восточной Азии и на Ближнем Востоке.
Видео лаборатории испытаний подшипников
В этом видео показаны процедуры лабораторных испытаний, используемые при контроле качества BMT, включая осмотр и проверку перед отправкой.
- View as

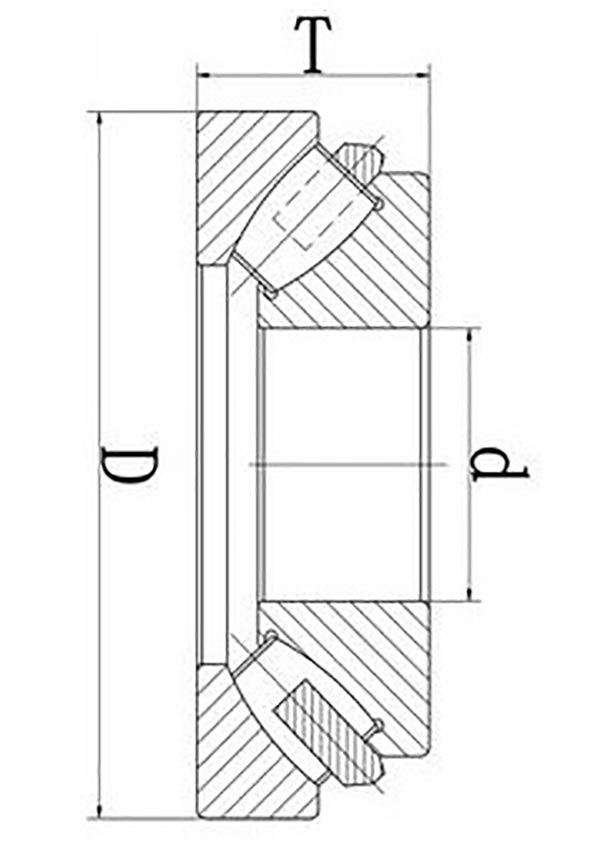

Сферические роликовые упорные подшипники
BMT — ведущий производитель сферических роликоупорных подшипников в Китае, предлагающий мощные решения для промышленных пользователей по всему миру. Наши подшипники оснащены сферическими роликами и выпуклой конструкцией дорожек качения, которые выдерживают экстремальные осевые нагрузки и компенсируют небольшое смещение валов. Поэтому они легко справляются с большими осевыми нагрузками, даже компенсируя небольшие перекосы валов».

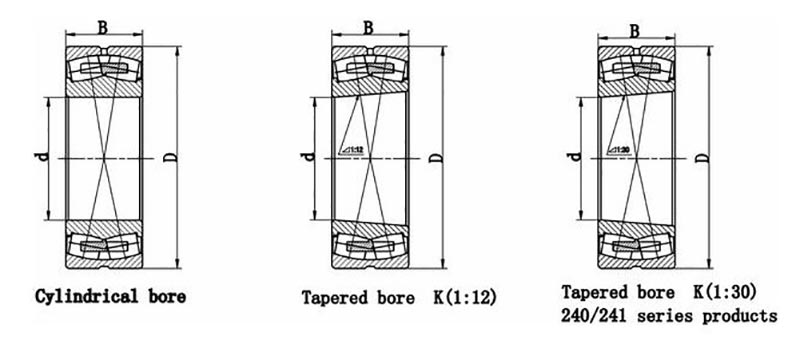

| Номер подшипника | d (мм) | Д (мм) | Б (мм) | Динамический Cr (кН) | Статический Кор (кН) |
| 21304 КА/В33 / КАК/В33 | 20 | 52 | 15 | 34 | 33.5 |
| 21305 КА/В33 / КАК/В33 | 25 | 62 | 17 | 46 | 47.5 |
| 21306 КА/В33 / КАК/В33 | 30 | 72 | 19 | 59.5 | 62.5 |
| 21307 КА/W33 / КАК/W33 | 35 | 80 | 21 | 69.5 | 76 |
| 21308 КА/В33 / КАК/В33 | 40 | 90 | 23 | 85.5 | 95.5 |
| 21309 КА/В33 / КАК/В33 | 45 | 100 | 25 | 108 | 124 |
| 21310 КА/В33 / КАК/В33 | 50 | 110 | 27 | 128 | 151 |
| 21311 КА/W33 / КАК/W33 | 55 | 120 | 29 | 144 | 165 |
| 21312 КА/W33 / КАК/W33 | 60 | 130 | 31 | 168 | 193 |
| 21313 КА/W33 / КАК/W33 | 65 | 140 | 33 | 194 | 232 |
| 21314 КА/W33 / КАК/W33 | 70 | 150 | 35 | 215 | 260 |
| 21315 КА/W33 / КАК/W33 | 75 | 160 | 37 | 245 | 298 |
| 21316 КА/W33 / КАК/W33 | 80 | 170 | 39 | 275 | 339 |
| 21317 КА/W33 / КАК/W33 | 85 | 180 | 41 | 300 | 372 |
| 21318 КА/W33 / КАК/W33 | 90 | 190 | 43 | 330 | 410 |
| 21319 КА/W33 / КАК/W33 | 95 | 200 | 45 | 362 | 461 |
| 21320 КА/В33 / КАК/В33 | 100 | 215 | 47 | 416 | 524 |
| 21322 КА/W33 / КАК/W33 | 110 | 240 | 50 | 485 | 635 |
| 21324 КА/W33 / КАК/W33 | 120 | 260 | 55 | 570 | 765 |
| 22205 КА/В33 / КАК/В33 | 25 | 52 | 18 | 45.5 | 48 |
| 22206 КА/В33 / КАК/В33 | 30 | 62 | 20 | 61 | 65 |
| 22207 КА/В33 / КАК/В33 | 35 | 72 | 23 | 80.5 | 88.5 |
| 22208 КА/В33 / КАК/В33 | 40 | 80 | 23 | 90.5 | 102 |
| 22209 КА/W33 / КАК/W33 | 45 | 85 | 23 | 95.5 | 110 |
| 22210 КА/В33 / КАК/В33 | 50 | 90 | 23 | 102 | 122 |
| 22211 КА/W33 / КАК/W33 | 55 | 100 | 25 | 123 | 144 |
| 22212 КА/W33 / КАК/W33 | 60 | 110 | 28 | 151 | 179 |
| 22213 КА/W33 / КАК/W33 | 65 | 120 | 31 | 177 | 209 |
| 22214 КА/В33 / КАК/В33 | 70 | 125 | 31 | 185 | 220 |
| 22215 КА/W33 / КАК/W33 | 75 | 130 | 31 | 191 | 234 |
| 22216 КА/В33 / КАК/В33 | 80 | 140 | 33 | 215 | 269 |
| 22217 КА/W33 / КАК/W33 | 85 | 150 | 36 | 255 | 320 |
| 22218 КА/В33 / КАК/В33 | 90 | 160 | 40 | 294 | 375 |
| 22219 КА/W33 / КАК/W33 | 95 | 170 | 43 | 335 | 420 |
| 22220 КА/В33 / КАК/В33 | 100 | 180 | 46 | 375 | 480 |
| 22222 КА/В33 / КАК/В33 | 110 | 200 | 53 | 490 | 640 |
| 22224 КА/W33 / КАК/W33 | 120 | 215 | 58 | 565 | 765 |
| 22226 КА/W33 / КАК/W33 | 130 | 230 | 64 | 655 | 915 |
| 22228 КА/W33 / КАК/W33 | 140 | 250 | 68 | 755 | 1030 |
| 22230 КА/В33 / КАК/В33 | 150 | 270 | 73 | 864 | 1200 |
| 22232 КА/W33 / КАК/W33 | 160 | 290 | 80 | 885 | 1330 |
| 22234 КА/W33 / КАК/W33 | 170 | 310 | 86 | 1000 | 1510 |
| 22236 КА/W33 / КАК/W33 | 180 | 320 | 86 | 1050 | 1610 |
| 22238 КА/W33 / КАК/W33 | 190 | 340 | 92 | 1140 | 1740 |
| 22240 КА/В33 / КАК/В33 | 200 | 360 | 98 | 1300 | 1990 |
| 22244 КА/В33 / КАК/В33 | 220 | 400 | 108 | 1540 | 2380 |
| 22248 КА/В33 / КАК/В33 | 240 | 440 | 120 | 1890 | 2930 |
| 22252 КА/В33 / КАК/В33 | 260 | 480 | 130 | 2230 | 3500 |
| 22256 КА/В33 / КАК/В33 | 280 | 500 | 130 | 2320 | 3700 |
| 22260 КА/В33 / КАК/В33 | 300 | 540 | 140 | 2670 | 4300 |
| 22264 КА/В33 / КАК/В33 | 320 | 580 | 150 | 3050 | 4900 |
| 22268 КА/В33 / КАК/В33 | 340 | 620 | 165 | 4050 | 6850 |
| 22307 КА/В33 / КАК/В33 | 35 | 80 | 31 | 104 | 107 |
| 22308 КА/В33 / КАК/В33 | 40 | 90 | 33 | 135 | 151 |
| 22309 КА/В33 / КАК/В33 | 45 | 100 | 36 | 165 | 182 |
| 22310 КА/В33 / КАК/В33 | 50 | 110 | 40 | 203 | 235 |
| 22311 КА/W33 / КАК/W33 | 55 | 120 | 43 | 235 | 263 |
| 22312 КА/В33 / КАК/В33 | 60 | 130 | 46 | 281 | 330 |
| 22313 КА/W33 / КАК/W33 | 65 | 140 | 48 | 300 | 355 |
| 22314 КА/W33 / КАК/W33 | 70 | 150 | 51 | 345 | 415 |
| 22315 КА/W33 / КАК/W33 | 75 | 160 | 55 | 395 | 475 |
| 22316 КА/В33 / КАК/В33 | 80 | 170 | 58 | 430 | 520 |
| 22317 КА/W33 / КАК/W33 | 85 | 180 | 60 | 480 | 585 |
| 22318 КА/W33 / КАК/W33 | 90 | 190 | 64 | 535 | 660 |
| 22319 КА/W33 / КАК/W33 | 95 | 200 | 67 | 585 | 725 |
| 22320 КА/В33 / КАК/В33 | 100 | 215 | 73 | 700 | 875 |
| 22322 КА/В33 / КАК/В33 | 110 | 240 | 80 | 825 | 1040 |
| 22324 КА/В33 / КАК/В33 | 120 | 260 | 86 | 897 | 1130 |
| 22326 КА/В33 / КАК/В33 | 130 | 280 | 93 | 1050 | 1340 |
| 22328 КА/В33 / КАК/В33 | 140 | 300 | 102 | 1110 | 1520 |
| 22330 КА/В33 / КАК/В33 | 150 | 320 | 108 | 1270 | 1740 |
| 22332 КА/В33 / КАК/В33 | 160 | 340 | 114 | 1400 | 1950 |
| 22334 КА/W33 / КАК/W33 | 170 | 360 | 120 | 1550 | 2200 |
| 22336 КА/В33 / КАК/В33 | 180 | 380 | 126 | 1710 | 2400 |
| 22338 КА/В33 / КАК/В33 | 190 | 400 | 132 | 1870 | 2670 |
| 22340 КА/В33 / КАК/В33 | 200 | 420 | 138 | 2080 | 3000 |
| 22344 КА/W33 / КАК/W33 | 220 | 460 | 145 | 2430 | 3600 |
| 22348 КА/В33 / КАК/В33 | 240 | 500 | 155 | 2770 | 4100 |
| 22352 КА/В33 / КАК/В33 | 260 | 540 | 165 | 3150 | 4750 |
| 22356 КА/В33 / КАК/В33 | 280 | 580 | 175 | 3550 | 5450 |
| 22360 КА/В33 / КАК/В33 | 300 | 620 | 185 | 3950 | 6050 |
| 23022 КА/В33 / КАК/В33 | 110 | 170 | 45 | 298 | 475 |
| 23024 КА/В33 / КАК/В33 | 120 | 180 | 46 | 310 | 515 |
| 23026 КА/В33 / КАК/В33 | 130 | 200 | 52 | 400 | 660 |
| 23028 КА/В33 / КАК/В33 | 140 | 210 | 53 | 420 | 710 |
| 23030 КА/В33 / КАК/В33 | 150 | 225 | 56 | 460 | 790 |
| 23032 КА/В33 / КАК/В33 | 160 | 240 | 60 | 530 | 915 |
| 23034 КА/W33 / КАК/W33 | 170 | 260 | 67 | 630 | 1080 |
| 23036 КА/В33 / КАК/В33 | 180 | 280 | 74 | 773 | 1330 |
| 23038 КА/В33 / КАК/В33 | 190 | 290 | 75 | 760 | 1330 |
| 23040 КА/В33 / КАК/В33 | 200 | 310 | 82 | 900 | 1560 |
| 23044 КА/В33 / КАК/В33 | 220 | 340 | 90 | 1060 | 1880 |
| 23048 КА/В33 / КАК/В33 | 240 | 360 | 92 | 1100 | 2000 |
| 23052 КА/В33 / КАК/В33 | 260 | 400 | 104 | 1400 | 2530 |
| 23056 КА/В33 / КАК/В33 | 280 | 420 | 106 | 1460 | 2720 |
| 23060 КА/В33 / КАК/В33 | 300 | 460 | 118 | 1800 | 3300 |
| 23064 КА/В33 / КАК/В33 | 320 | 480 | 121 | 1860 | 3500 |
| 23068 КА/В33 / КАК/В33 | 340 | 520 | 133 | 2270 | 4300 |
| 23072 КА/В33 / КАК/В33 | 360 | 540 | 134 | 2320 | 4500 |
| 23076 КА/В33 / КАК/В33 | 380 | 560 | 135 | 2370 | 4700 |
| 23080 КА/В33 / КАК/В33 | 400 | 600 | 148 | 2800 | 5500 |
| 23084 КА/В33 / КАК/В33 | 420 | 620 | 150 | 2910 | 5850 |
| 23088 КА/В33 / КАК/В33 | 440 | 650 | 157 | 3100 | 6250 |
| 23092 КА/В33 / КАК/В33 | 460 | 680 | 163 | 3400 | 6850 |
| 23096 КА/В33 / КАК/В33 | 480 | 700 | 165 | 3500 | 7250 |
| 230/500 СА/W33 / КАК/W33 | 500 | 720 | 167 | 3650 | 7650 |
| 230/530 СА/W33 / КАК/W33 | 530 | 780 | 185 | 4500 | 9450 |
| 230/560 СА/W33 / КАК/W33 | 560 | 820 | 195 | 5050 | 10800 |
| 230/600 СА/W33 / КАК/W33 | 600 | 870 | 200 | 5500 | 12000 |
| 230/630 СА/W33 / КАК/W33 | 630 | 920 | 212 | 6000 | 13100 |
| 230/670 СА/W33 / КАК/W33 | 670 | 980 | 230 | 6950 | 15300 |
| 230/710 СА/W33 / КАК/W33 | 710 | 1030 | 236 | 7450 | 16600 |
| 230/750 СА/W33 / КАК/W33 | 750 | 1090 | 250 | 8400 | 18900 |
| 230/800 СА/W33 / КАК/W33 | 800 | 1150 | 258 | 8800 | 20900 |
| 230/850 СА/W33 / КАК/W33 | 850 | 1220 | 272 | 9750 | 22500 |
| 230/900 СА/W33 / КАК/W33 | 900 | 1280 | 280 | 10500 | 25400 |
| 230/950 СА/W33 / КАК/W33 | 950 | 1360 | 300 | 11600 | 27200 |
| 23120 КА/В33 / КАК/В33 | 100 | 165 | 52 | 325 | 500 |
| 23122 КА/W33 / КАК/W33 | 110 | 180 | 56 | 390 | 610 |
| 23124 КА/W33 / КАК/W33 | 120 | 200 | 62 | 485 | 720 |
| 23126 КА/W33 / КАК/W33 | 130 | 210 | 64 | 497 | 799 |
| 23128 КА/W33 / КАК/W33 | 140 | 225 | 68 | 568 | 940 |
| 23130 КА/В33 / КАК/В33 | 150 | 250 | 80 | 722 | 1230 |
| 23132 КА/W33 / КАК/W33 | 160 | 270 | 86 | 852 | 1430 |
| 23134 КА/W33 / КАК/W33 | 170 | 280 | 88 | 910 | 1530 |
| 23136 КА/W33 / КАК/W33 | 180 | 300 | 96 | 1070 | 1710 |
| 23138 КА/W33 / КАК/W33 | 190 | 320 | 104 | 1240 | 2120 |
| 23140 КА/В33 / КАК/В33 | 200 | 340 | 112 | 1400 | 2390 |
| 23144 КА/W33 / КАК/W33 | 220 | 370 | 120 | 1620 | 2870 |
| 23148 КА/В33 / КАК/В33 | 240 | 400 | 128 | 1880 | 3350 |
| 23152 КА/W33 / КАК/W33 | 260 | 440 | 144 | 2250 | 4000 |
| 23156 КА/W33 / КАК/W33 | 280 | 460 | 146 | 2310 | 4200 |
| 23160 КА/В33 / КАК/В33 | 300 | 500 | 160 | 2650 | 4750 |
| 23164 КА/W33 / КАК/W33 | 320 | 540 | 176 | 3150 | 5700 |
| 23168 КА/W33 / КАК/W33 | 340 | 580 | 190 | 3700 | 6750 |
| 23172 КА/W33 / КАК/W33 | 360 | 600 | 192 | 3850 | 7250 |
| 23176 КА/W33 / КАК/W33 | 380 | 620 | 194 | 3900 | 7400 |
| 23180 КА/В33 / КАК/В33 | 400 | 650 | 220 | 4150 | 7900 |
| 23184 КА/W33 / КАК/W33 | 420 | 700 | 224 | 4900 | 9250 |
| 23188 КА/W33 / КАК/W33 | 440 | 720 | 226 | 5150 | 10000 |
| 23192 КА/W33 / КАК/W33 | 460 | 760 | 240 | 5750 | 11200 |
| 23196 КА/W33 / КАК/W33 | 480 | 790 | 248 | 6100 | 12000 |
| 231/500 СА/W33 / КАК/W33 | 500 | 830 | 264 | 6700 | 13000 |
| 231/530 СА/W33 / CAK/W33 | 530 | 870 | 272 | 7350 | 14600 |
| 231/560 СА/W33 / КАК/W33 | 560 | 920 | 280 | 7950 | 15800 |
| 231/600 СА/W33 / CAK/W33 | 600 | 980 | 300 | 8700 | 17500 |
| 231/630 СА/W33 / КАК/W33 | 630 | 1030 | 315 | 9700 | 19800 |
| 231/670 СА/W33 / CAK/W33 | 670 | 1090 | 336 | 11000 | 23000 |
| 231/710 СА/W33/САК/W33 | 710 | 1150 | 345 | 12100 | 25300 |
| 231/750 СА/W33 / CAK/W33 | 750 | 1220 | 365 | 13000 | 27700 |
| 231/800 СА/W33 / КАК/W33 | 800 | 1280 | 375 | 14400 | 31000 |
| 23216 КА/W33 / КАК/W33 | 80 | 140 | 44.4 | 241 | 335 |
| 23217 КА/W33 / КАК/W33 | 85 | 150 | 49.2 | 285 | 405 |
| 23218 КА/W33 / КАК/W33 | 90 | 160 | 52.4 | 337 | 482 |
| 23219 КА/W33 / КАК/W33 | 95 | 170 | 55.6 | 360 | 510 |
| 23220 КА/В33 / КАК/В33 | 100 | 180 | 60.3 | 427 | 629 |
| 23222 КА/W33 / КАК/W33 | 110 | 200 | 69.8 | 538 | 793 |
| 23224 КА/W33 / КАК/W33 | 120 | 215 | 76 | 620 | 956 |
| 23226 КА/В33 / КАК/В33 | 130 | 230 | 80 | 705 | 1090 |
| 23228 КА/W33 / КАК/W33 | 140 | 250 | 88 | 814 | 1290 |
| 23230 КА/В33 / КАК/В33 | 150 | 270 | 96 | 961 | 1540 |
| 23232 КА/W33 / КАК/W33 | 160 | 290 | 104 | 1080 | 1710 |
| 23234 КА/W33 / КАК/W33 | 170 | 310 | 110 | 1240 | 1970 |
| 23236 КА/W33 / КАК/W33 | 180 | 320 | 112 | 1290 | 2100 |
| 23238 КА/W33 / КАК/W33 | 190 | 340 | 120 | 1490 | 2450 |
| 23240 КА/В33 / КАК/В33 | 200 | 360 | 128 | 1620 | 2750 |
| 23244 КА/W33 / КАК/W33 | 220 | 400 | 144 | 2100 | 3500 |
| 23248 КА/W33 / КАК/W33 | 240 | 440 | 160 | 2440 | 4100 |
| 23252 КА/W33 / КАК/W33 | 260 | 480 | 174 | 2860 | 4800 |
| 23256 КА/W33 / КАК/W33 | 280 | 500 | 176 | 3000 | 5200 |
| 23260 КА/В33 / КАК/В33 | 300 | 540 | 192 | 3550 | 6250 |
| 23264 КА/W33 / КАК/W33 | 320 | 580 | 208 | 4050 | 7200 |
| 23268 КА/W33 / КАК/W33 | 340 | 620 | 224 | 4550 | 8000 |
| 23272 КА/В33 / КАК/В33 | 360 | 650 | 232 | 5000 | 9000 |
| 23276 КА/W33 / КАК/W33 | 380 | 680 | 240 | 5400 | 9800 |
| 23280 КА/В33 / КАК/В33 | 400 | 720 | 256 | 6100 | 11100 |
| 23284 КА/W33 / КАК/W33 | 420 | 760 | 272 | 6750 | 12500 |
| 23288 КА/W33 / КАК/W33 | 440 | 790 | 280 | 7200 | 13300 |
| 23292 КА/W33 / КАК/W33 | 460 | 830 | 296 | 7650 | 14500 |
| 23296 КА/В33 / КАК/В33 | 480 | 870 | 310 | 8150 | 15400 |
| 232/500 СА/W33 / КАК/W33 | 500 | 920 | 336 | 9500 | 17800 |
| 232/530 СА/W33 / КАК/W33 | 530 | 980 | 355 | 11000 | 21000 |
| 232/560 СА/W33 / КАК/W33 | 560 | 1030 | 365 | 11500 | 22000 |
| 232/600 СА/W33/САК/W33 | 600 | 1090 | 388 | 12900 | 25100 |
| 23920 КА/W33 / КАК/W33 | 100 | 140 | 30 | 142 | 233 |
| 23926 КА/W33 / КАК/W33 | 130 | 180 | 37 | 204 | 355 |
| 23928 КА/W33 / КАК/W33 | 140 | 190 | 37 | 248 | 466 |
| 23930 КА/W33 / КАК/W33 | 150 | 210 | 45 | 334 | 622 |
| 23932 КА/W33 / КАК/W33 | 160 | 220 | 45 | 341 | 649 |
| 23934 КА/W33 / КАК/W33 | 170 | 230 | 45 | 353 | 691 |
| 23936 КА/W33 / КАК/W33 | 180 | 250 | 52 | 480 | 939 |
| 23938 КА/W33 / КАК/W33 | 190 | 260 | 52 | 487 | 969 |
| 23940 КА/W33 / КАК/W33 | 200 | 280 | 60 | 603 | 1190 |
| 23944 КА/W33 / КАК/W33 | 220 | 300 | 60 | 605 | 1190 |
| 23948 КА/W33 / КАК/W33 | 240 | 320 | 60 | 625 | 1260 |
| 23952 КА/W33 / КАК/W33 | 260 | 360 | 75 | 895 | 1780 |
| 23956 КА/W33 / КАК/W33 | 280 | 380 | 75 | 905 | 1840 |
| 23960 КА/W33 / КАК/W33 | 300 | 420 | 90 | 1250 | 2520 |
| 23964 КА/W33 / КАК/W33 | 320 | 440 | 90 | 1270 | 2610 |
| 23968 КА/W33 / КАК/W33 | 340 | 460 | 90 | 1320 | 2790 |
| 23972 КА/W33 / КАК/W33 | 360 | 480 | 90 | 1360 | 2960 |
| 23976 КА/W33 / КАК/W33 | 380 | 520 | 106 | 1720 | 3650 |
| 23980 КА/В33 / КАК/В33 | 400 | 540 | 106 | 1780 | 3900 |
| 23984 КА/W33 / КАК/W33 | 420 | 560 | 106 | 1810 | 4000 |
| 23988 КА/W33 / КАК/W33 | 440 | 600 | 118 | 2230 | 4900 |
| 23992 КА/W33 / КАК/W33 | 460 | 620 | 118 | 2220 | 4900 |
| 23996 КА/W33 / КАК/W33 | 480 | 650 | 128 | 2390 | 5450 |
| 239/500 СА/W33/САК/W33 | 500 | 670 | 128 | 2450 | 5700 |
| 239/530 СА/W33 / CAK/W33 | 530 | 710 | 136 | 2940 | 6800 |
| 239/560 СА/W33 / КАК/W33 | 560 | 750 | 140 | 3050 | 6950 |
| 239/600 СА/W33/САК/W33 | 600 | 800 | 150 | 3450 | 8050 |
| 239/630 СА/W33 / КАК/W33 | 630 | 850 | 165 | 4150 | 9700 |
| 239/670 СА/W33 / CAK/W33 | 670 | 900 | 170 | 4450 | 10500 |
| 239/710 СА/W33/САК/W33 | 710 | 950 | 180 | 5000 | 12100 |
| 239/750 СА/W33 / КАК/W33 | 750 | 1000 | 185 | 5400 | 13200 |
| 239/800 СА/W33/САК/W33 | 800 | 1060 | 195 | 5850 | 14500 |
| 239/850 СА/W33 / CAK/W33 | 850 | 1120 | 200 | 6200 | 15600 |
| 239/900 СА/W33/САК/W33 | 900 | 1180 | 206 | 6700 | 17000 |
| 239/950 СА/W33 / КАК/W33 | 950 | 1250 | 224 | 7750 | 19900 |
| 24024 КА/В33 / КАК/В33 | 120 | 180 | 60 | 388 | 683 |
| 24026 КА/В33 / КАК/В33 | 130 | 200 | 69 | 510 | 900 |
| 24028 КА/В33 / КАК/В33 | 140 | 210 | 69 | 510 | 920 |
| 24030 КА/В33 / КАК/В33 | 150 | 225 | 75 | 580 | 1060 |
| 24032 КА/В33 / КАК/В33 | 160 | 240 | 80 | 685 | 1280 |
| 24034 КА/W33 / КАК/W33 | 170 | 260 | 90 | 810 | 1480 |
| 24036 КА/В33 / КАК/В33 | 180 | 280 | 100 | 960 | 1760 |
| 24038 КА/В33 / КАК/В33 | 190 | 290 | 100 | 1020 | 1920 |
| 24040 КА/В33 / КАК/В33 | 200 | 310 | 109 | 1180 | 2230 |
| 24044 КА/W33 / КАК/W33 | 220 | 340 | 118 | 1400 | 2670 |
| 24048 КА/В33 / КАК/В33 | 240 | 360 | 118 | 1430 | 2800 |
| 24052 КА/В33 / КАК/В33 | 260 | 400 | 140 | 1890 | 3700 |
| 24056 КА/В33 / КАК/В33 | 280 | 420 | 140 | 1930 | 3900 |
| 24060 КА/В33 / КАК/В33 | 300 | 460 | 160 | 2420 | 4850 |
| 24064 КА/W33 / КАК/W33 | 320 | 480 | 160 | 2470 | 5100 |
| 24068 КА/В33 / КАК/В33 | 340 | 520 | 180 | 2960 | 6050 |
| 24072 КА/В33 / КАК/В33 | 360 | 540 | 180 | 3050 | 6350 |
| 24076 КА/В33 / КАК/В33 | 380 | 560 | 180 | 3100 | 6650 |
| 24080 КА/В33 / КАК/В33 | 400 | 600 | 200 | 3600 | 7650 |
| 24084 КА/В33 / КАК/В33 | 420 | 620 | 200 | 3700 | 8000 |
| 24088 КА/В33 / КАК/В33 | 440 | 650 | 212 | 4150 | 9000 |
| 24092 КА/В33 / КАК/В33 | 460 | 680 | 218 | 4400 | 9650 |
| 24096 КА/В33 / КАК/В33 | 480 | 700 | 218 | 4550 | 10100 |
| 240/500 СА/W33 / CAK/W33 | 500 | 720 | 218 | 4650 | 10500 |
| 240/530 СА/W33 / КАК/W33 | 530 | 780 | 250 | 5600 | 12500 |
| 240/560 СА/W33 / КАК/W33 | 560 | 820 | 258 | 6000 | 13500 |
| 240/600 СА/W33 / КАК/W33 | 600 | 870 | 272 | 6500 | 14900 |
| 240/670 СА/W33 / КАК/W33 | 670 | 980 | 308 | 8650 | 19800 |
| 240/800 СА/W33 / КАК/W33 | 800 | 1150 | 345 | 11100 | 27200 |
| 24122 КА/W33 / КАК/W33 | 110 | 180 | 69 | 455 | 743 |
| 24124 КА/W33 / КАК/W33 | 120 | 200 | 80 | 586 | 970 |
| 24126 КА/W33 / КАК/W33 | 130 | 210 | 80 | 604 | 1030 |
| 24128 КА/W33 / КАК/W33 | 140 | 225 | 85 | 685 | 1180 |
| 24130 КА/В33 / КАК/В33 | 150 | 250 | 100 | 888 | 1520 |
| 24132 КА/W33 / КАК/W33 | 160 | 270 | 109 | 1040 | 1810 |
| 24134 КА/W33 / КАК/W33 | 170 | 280 | 109 | 979 | 1650 |
| 24136 КА/W33 / КАК/W33 | 180 | 300 | 118 | 1180 | 2040 |
| 24138 КА/W33 / КАК/W33 | 190 | 320 | 128 | 1370 | 2380 |
| 24140 КА/В33 / КАК/В33 | 200 | 340 | 140 | 1600 | 2820 |
| 24144 КА/W33 / КАК/W33 | 220 | 370 | 150 | 1820 | 3250 |
| 24148 КА/W33 / КАК/W33 | 240 | 400 | 160 | 2050 | 3700 |
| 24152 КА/W33 / КАК/W33 | 260 | 440 | 180 | 2550 | 4650 |
| 24156 КА/W33 / КАК/W33 | 280 | 460 | 180 | 2580 | 4800 |
| 24160 КА/В33 / КАК/В33 | 300 | 500 | 200 | 3200 | 6100 |
| 24164 КА/W33 / КАК/W33 | 320 | 540 | 218 | 3650 | 6900 |
| 24168 КА/W33 / КАК/W33 | 340 | 580 | 243 | 4350 | 8300 |
| 24172 КА/W33 / КАК/W33 | 360 | 600 | 243 | 4500 | 8750 |
| 24176 КА/W33 / КАК/W33 | 380 | 620 | 243 | 4650 | 9300 |
| 24180 КА/W33 / КАК/W33 | 400 | 650 | 250 | 4950 | 9850 |
| 24184 КА/W33 / КАК/W33 | 420 | 700 | 280 | 6000 | 12000 |
| 24188 КА/W33 / КАК/W33 | 440 | 720 | 280 | 6150 | 12700 |
| 24192 КА/W33 / КАК/W33 | 460 | 760 | 300 | 6800 | 13900 |
| 24196 КА/W33 / КАК/W33 | 480 | 790 | 308 | 7150 | 14800 |
| 241/500 СА/W33 / CAK/W33 | 500 | 830 | 325 | 7950 | 16200 |
| 29412 М/ЭМ | 60 | 130 | 42 | 299 | 890 |
| 29413 М/ЭМ | 65 | 140 | 45 | 345 | 1040 |
| 29414 М/ЭМ | 70 | 150 | 48 | 375 | 1110 |
| 29415 М/ЭМ | 75 | 160 | 51 | 445 | 1380 |
| 29416 М/ЭМ | 80 | 170 | 54 | 480 | 1490 |
| 29317 М/ЭМ | 85 | 150 | 39 | 293 | 990 |
| 29417 М/ЭМ | 85 | 180 | 58 | 540 | 1720 |
| 29318 М/ЭМ | 90 | 155 | 39 | 300 | 1040 |
| 29418 М/ЭМ | 90 | 190 | 60 | 620 | 2020 |
| 29320 М/ЭМ | 100 | 170 | 42 | 355 | 1260 |
| 29420 М/ЭМ | 100 | 210 | 67 | 390 | 2230 |
| 29322 М/ЭМ | 110 | 190 | 48 | 470 | 1680 |
| 29422 М/ЭМ | 110 | 230 | 73 | 845 | 2820 |
| 29324 М/ЭМ | 120 | 210 | 54 | 565 | 2030 |
| 29424 М/ЭМ | 120 | 250 | 78 | 1030 | 3450 |
| 29326 М/ЭМ | 130 | 225 | 58 | 665 | 2420 |
| 29426 М/ЭМ | 130 | 270 | 85 | 1140 | 3850 |
| 29328 М/ЭМ | 140 | 240 | 60 | 700 | 2560 |
| 29428 М/ЭМ | 140 | 280 | 85 | 1200 | 4050 |
| 29230 М/ЭМ | 150 | 215 | 39 | 335 | 1390 |
| 29330 М/ЭМ | 150 | 250 | 60 | 735 | 2840 |
| 29430 М/ЭМ | 150 | 300 | 90 | 1330 | 4600 |
| 29232 М/ЭМ | 160 | 225 | 39 | 345 | 1470 |
| 29332 М/ЭМ | 160 | 270 | 67 | 880 | 3400 |
| 29432 М/ЭМ | 160 | 320 | 95 | 1510 | 5350 |
| 29234 М/ЭМ | 170 | 240 | 42 | 390 | 1700 |
| 29334 М/ЭМ | 170 | 280 | 67 | 900 | 3550 |
| 29434 М/ЭМ | 170 | 340 | 103 | 1670 | 5900 |
| 29236 М/ЭМ | 180 | 250 | 42 | 420 | 1900 |
| 29336 М/ЭМ | 180 | 300 | 73 | 1020 | 3950 |
| 29436 М/ЭМ | 180 | 360 | 109 | 1950 | 7000 |
| 29238 М/ЭМ | 190 | 270 | 48 | 540 | 2300 |
| 29338 М/ЭМ | 190 | 320 | 78 | 1170 | 4550 |
| 29438 М/ЭМ | 190 | 380 | 115 | 2120 | 7750 |
| 29240 М/ЭМ | 200 | 280 | 48 | 550 | 2410 |
| 29340 М/ЭМ | 200 | 340 | 85 | 1350 | 5250 |
| 29440 М/ЭМ | 200 | 400 | 122 | 2350 | 8450 |
| 29244 М/ЭМ | 220 | 300 | 48 | 595 | 2750 |
| 29344 М/ЭМ | 220 | 360 | 85 | 1410 | 5750 |
| 29444 М/ЭМ | 220 | 420 | 122 | 2410 | 8950 |
| 29248 М/ЭМ | 240 | 340 | 60 | 890 | 4000 |
| 29348 М/ЭМ | 240 | 380 | 85 | 1410 | 5850 |
| 29448 М/ЭМ | 240 | 440 | 122 | 2480 | 9450 |
| 29252 М/ЭМ | 260 | 360 | 60 | 915 | 4250 |
| 29352 М/ЭМ | 260 | 420 | 95 | 1810 | 7500 |
| 29452 М/ЭМ | 260 | 480 | 132 | 2940 | 11600 |
| 29256 М/ЭМ | 280 | 380 | 60 | 935 | 4500 |
| 29356 М/ЭМ | 280 | 440 | 95 | 1850 | 7950 |
| 29456 М/ЭМ | 280 | 520 | 145 | 3450 | 13500 |
| 29260 М/ЭМ | 300 | 420 | 73 | 1220 | 5850 |
| 29360 М/ЭМ | 300 | 480 | 109 | 2310 | 10000 |
| 29460 М/ЭМ | 300 | 540 | 145 | 3650 | 14800 |
| 29264 М/ЭМ | 320 | 440 | 73 | 1270 | 6150 |
| 29364 М/ЭМ | 320 | 500 | 109 | 2370 | 10600 |
| 29464 М/ЭМ | 320 | 580 | 155 | 4050 | 16800 |
| 29268 М/ЭМ | 340 | 460 | 73 | 1290 | 6350 |
| 29368 М/ЭМ | 340 | 540 | 122 | 2850 | 12400 |
| 29468 М/ЭМ | 340 | 620 | 170 | 4750 | 19300 |
| 29272 М/ЭМ | 360 | 500 | 85 | 1650 | 8050 |
| 29372 М/ЭМ | 360 | 560 | 122 | 2900 | 12900 |
| 29472 М/ЭМ | 360 | 640 | 170 | 4900 | 20500 |
| 29276 М/ЭМ | 380 | 520 | 85 | 1780 | 8800 |
| 29376 М/ЭМ | 380 | 600 | 132 | 3400 | 15300 |
| 29476 М/ЭМ | 380 | 670 | 175 | 5200 | 22000 |
| 29280 М/ЭМ | 400 | 540 | 85 | 1840 | 9250 |
| 29380 М/ЭМ | 400 | 620 | 132 | 3550 | 16300 |
| 29480 М/ЭМ | 400 | 710 | 185 | 5850 | 25000 |
| 29284 М/ЭМ | 420 | 580 | 95 | 2260 | 11300 |
| 29384 М/ЭМ | 420 | 650 | 140 | 3900 | 17900 |
| 29484 М/ЭМ | 420 | 730 | 185 | 6050 | 26000 |
| 29288 М/ЭМ | 440 | 600 | 95 | 2290 | 11800 |
| 29388 М/ЭМ | 440 | 680 | 145 | 4050 | 19000 |
| 29488 М/ЭМ | 440 | 780 | 206 | 6950 | 30000 |
| 29292 М/ЭМ | 460 | 620 | 95 | 2290 | 11900 |
| 29392 М/ЭМ | 460 | 710 | 150 | 4600 | 21700 |
| 29492 М/ЭМ | 460 | 800 | 206 | 7150 | 31500 |
| 29296 М/ЭМ | 480 | 650 | 103 | 2530 | 13200 |
| 29396 М/ЭМ | 480 | 730 | 150 | 4630 | 21900 |
| 29496 М/ЭМ | 480 | 850 | 224 | 8250 | 36000 |
| 292/500 М/ЭМ | 500 | 670 | 103 | 2590 | 13800 |
| 293/500 М/ЭМ | 500 | 750 | 150 | 4700 | 22600 |
| 294/500 М/ЭМ | 500 | 870 | 224 | 8250 | 35000 |
| 292/530 М/ЭМ | 530 | 710 | 109 | 2820 | 15100 |
| 20204-ТВП | 20 | 47 | 14 | -- | -- |
| 20205-ТВП | 25 | 52 | 15 | -- | -- |
| 20206-ТВП | 30 | 62 | 16 | -- | -- |
| 20207-ТВП | 35 | 72 | 17 | -- | -- |
| 20208-ТВП | 40 | 80 | 18 | -- | -- |
| 20209-ТВП | 45 | 85 | 19 | -- | -- |
| 20210-ТВП | 50 | 90 | 20 | -- | -- |
| 20211-ТВП | 55 | 100 | 21 | -- | -- |
| 20212-ТВП | 60 | 110 | 22 | -- | -- |
| 20213-ТВП | 65 | 120 | 23 | -- | -- |
| 20214-ТВП | 70 | 125 | 24 | -- | -- |
| 20215-ТВП | 75 | 130 | 25 | -- | -- |
| 20216-ТВП | 80 | 140 | 26 | -- | -- |
| 20217-МБ | 85 | 150 | 28 | -- | -- |
| 20218-МБ | 90 | 160 | 30 | -- | -- |
| 20219-МБ | 95 | 170 | 32 | -- | -- |
| 20220-МБ | 100 | 180 | 34 | -- | -- |
| 20221-МБ | 105 | 190 | 36 | -- | -- |
| 20222-МБ | 110 | 200 | 38 | -- | -- |
| 20224-МБ | 120 | 215 | 40 | -- | -- |
| 20226-МБ | 130 | 230 | 40 | -- | -- |
| 20228-МБ | 140 | 250 | 42 | -- | -- |
| 20230-МБ | 150 | 270 | 45 | -- | -- |
| 20232-МБ | 160 | 290 | 48 | -- | -- |
| 20234-МБ | 170 | 310 | 52 | -- | -- |
| 20236-МБ | 180 | 320 | 52 | -- | -- |
| 20238-МБ | 190 | 340 | 55 | -- | -- |
| 20240-МБ | 200 | 360 | 58 | -- | -- |
| 20244-МБ | 220 | 400 | 65 | -- | -- |
| 20248-МБ | 240 | 440 | 72 | -- | -- |
| 20252-МБ | 260 | 480 | 80 | -- | -- |
| 20304-ТВП | 20 | 52 | 15 | -- | -- |
| 20305-ТВП | 25 | 62 | 17 | -- | -- |
| 20306-ТВП | 30 | 72 | 19 | -- | -- |
| 20307-ТВП | 35 | 80 | 21 | -- | -- |
| 20308-ТВП | 40 | 90 | 23 | -- | -- |
| 20309-ТВП | 45 | 100 | 25 | -- | -- |
| 20310-ТВП | 50 | 110 | 27 | -- | -- |
| 20311-ТВП | 55 | 120 | 29 | -- | -- |
| 20312-ТВП | 60 | 130 | 31 | -- | -- |
| 20313-МБ | 65 | 140 | 33 | -- | -- |
| 20314-МБ | 70 | 150 | 35 | -- | -- |
| 20315-МБ | 75 | 160 | 37 | -- | -- |
| 20316-МБ | 80 | 170 | 39 | -- | -- |
| 20317-МБ | 85 | 180 | 41 | -- | -- |
| 20318-МБ | 90 | 190 | 43 | -- | -- |
| 20319-МБ | 95 | 200 | 45 | -- | -- |
| 20320-МБ | 100 | 215 | 47 | -- | -- |
| 20322-МБ | 110 | 240 | 50 | -- | -- |
| 20324-МБ | 120 | 260 | 55 | -- | -- |
| 20326-МБ | 130 | 280 | 58 | -- | -- |
| 20328-МБ | 140 | 300 | 62 | -- | -- |
| 20330-МБ | 150 | 320 | 65 | -- | -- |
