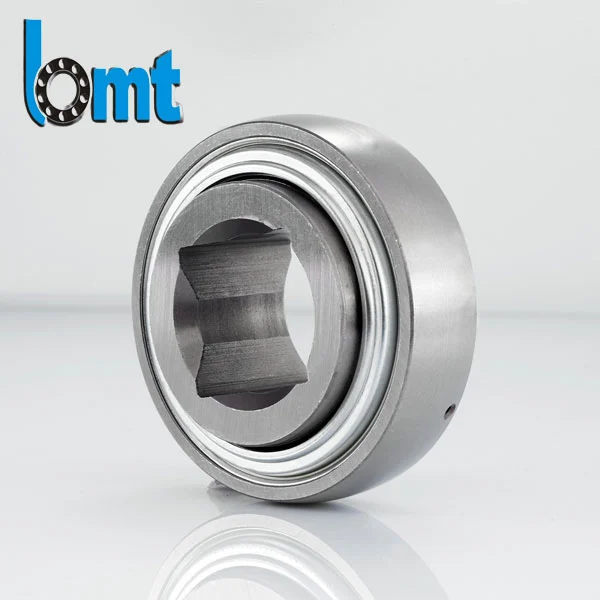

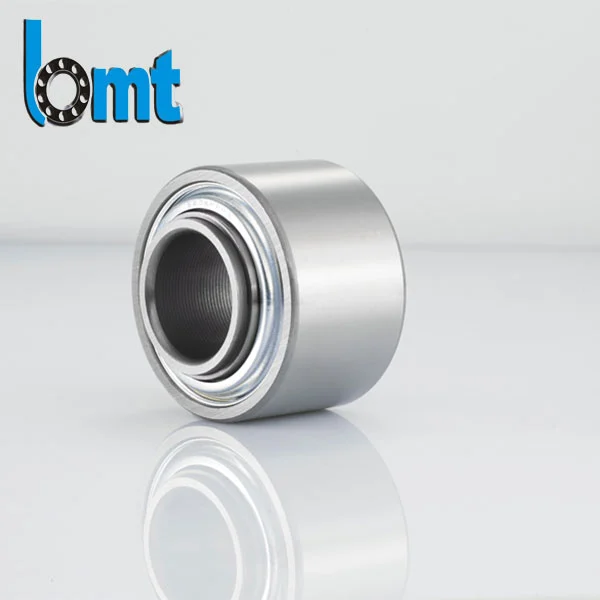

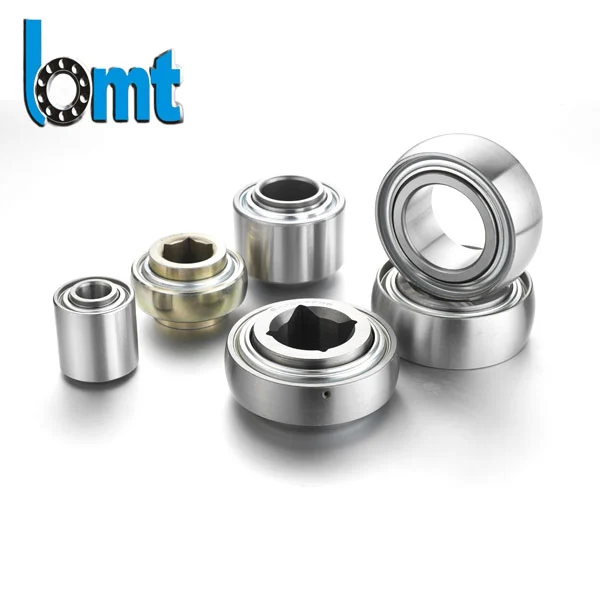

Вставные подшипники

Вставные подшипники, также известные как подшипники с широким внутренним кольцом, представляют собой специально разработанные подшипниковые узлы, используемые в подшипниках с корпусом. Эти подшипники предварительно смазаны и герметизированы, что упрощает их установку и обслуживание. Они обычно используются в тех случаях, когда выравнивание или последующая смазка затруднены. Компания BMT предлагает полный спектр подшипников с высокими эксплуатационными характеристиками, прецизионной обработкой и прочной конструкцией для удовлетворения потребностей самых разных отраслей промышленности.

Отправить запрос

Описание продукта

Характеристики продукта

Вставные подшипники имеют сферическую внешнюю поверхность, которая позволяет им самовыравниваться внутри корпуса, компенсируя перекосы. Они обычно имеют установочные винты, эксцентриковые стопорные кольца или конические переходники для фиксации вала. Подшипники компании BMT оснащены высококачественными уплотнениями для предотвращения загрязнения и удержания смазки, что обеспечивает длительный срок службы даже в сложных условиях.

Insert Bearings

Технические параметры

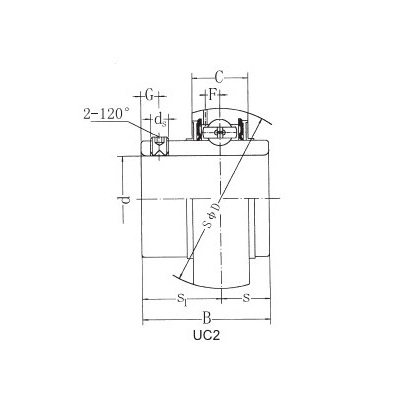

ВСТАВНЫЕ ПОДШИПНИКИ: серия UC
ПОДШИПНИК НЕТ	Диаметр вала d	Размеры (мм)								Динамическая нагрузка N	Статическая нагрузка N
ПОДШИПНИК НЕТ	мм	D	B	C	S	С1	G	F	дс	Динамическая нагрузка N	Статическая нагрузка N
UC201	12	47	31	17	12.7	18.3	4.8	3.7	М6х0,75	12800	6650
UC201-8		47	31	17	12.7	18.3	4.8	3.7	1/4-28UNF	12800	6650
UC202	15	47	31	17	12.7	18.3	4.8	3.7	М6х0,75	12800	6650
UC202-9		47	31	17	12.7	18.3	4.8	3.7	1/4-28UNF	12800	6650
UC202-10		47	31	17	12.7	18.3	4.8	3.7	1/4-28UNF	12800	6650
UC203	17	47	31	17	12.7	18.3	4.8	3.7	М6х0,75	12800	6650
UC203-11		47	31	17	12.7	18.3	4.8	3.7	1/4-28UNF	12800	6650
UC204	20	47	31	17	12.7	18.3	4.8	3.7	М6х 0,75	12800	6650
UC204-12		47	31	17	12.7	18.3	4.8	3.7	1/4-28UNF	12800	6650
UC205	25	52	34.1	17	14.3	19.8	5	3.9	М6х0,75	14000	7850
UC205-13		52	34.1	17	14.3	19.8	5	3.9	1/4-28UNF	14000	7850
UC205-14		52	34.1	17	14.3	19.8	5	3.9	1/4-28UNF	14000	7850
UC205-15		52	34.1	17	14.3	19.8	5	3.9	1/4-28UNF	14000	7850
UC205-16		52	34.1	17	14.3	19.8	5	3.9	1/4-28UNF	14000	7850
UC206	30	62	38.1	19	15.9	22.2	5	5	М6х0,75	19500	11300
UC206-17		62	38.1	19	15.9	22.2	5	5	1/4-28UNF	19500	11300
UC206-18		62	38.1	19	15.9	22.2	5	5	1/4-28UNF	19500	11300
UC206-19		62	38.1	19	15.9	22.2	5	5	1/4-28UNF	19500	11300
UC206-20		62	38.1	19	15.9	22.2	5	5	1/4-28UNF	19500	11300
UC207	35	72	42.9	20	17.5	25.4	7	5.7	М8х1	25700	15300
UC207-20		72	42.9	20	17.5	25.4	7	5.7	16.05-24УНФ	25700	15300
UC207-21		72	42.9	20	17.5	25.4	7	5.7	16.05-24УНФ	25700	15300
UC207-22		72	42.9	20	17.5	25.4	7	5.7	16.05-24УНФ	25700	15300
UC207-23		72	42.9	20	17.5	25.4	7	5.7	16.05-24УНФ	25700	15300
UC208	40	80	49.2	21	19	30.2	8	6.2	М8х1	29500	18100
UC208-24		80	49.2	21	19	30.2	8	6.2	16.05-24УНФ	29500	18100
UC208-25		80	49.2	21	19	30.2	8	6.2	16.05-24УНФ	29500	18100
UC209	45	85	49.2	22	19	30.2	8	6.4	М8х1	31600	20600
UC209-26		85	49.2	22	19	30.2	8	6.4	16.05-24УНФ	31600	20600
UC209-27		85	49.2	22	19	30.2	8	6.4	16.05-24УНФ	31600	20600
UC209-28		85	49.2	22	19	30.2	8	6.4	16.05-24УНФ	31600	20600
UC210	50	90	51.6	24	19	32.6	10	6.5	М10x1	35000	23200
UC210-29		90	51.6	24	19	32.6	10	6.5	3/8-24УНФ	35000	23200
UC210-30		90	51.6	24	19	32.6	10	6.5	3/8-24УНФ	35000	23200
UC210-31		90	51.6	24	19	32.6	10	6.5	3/8-24УНФ	35000	23200
UC210-32		90	51.6	24	19	32.6	10	6.5	3/8-24УНФ	35000	23200
UC211	55	100	55.6	25	22.2	33.4	10	7	М10x1	43500	29200
UC211-32		100	55.6	25	22.2	33.4	10	7	3/8-24УНФ	43500	29200
UC211-33		100	55.6	25	22.2	33.4	10	7	3/8-24УНФ	43500	29200
UC211-34		100	55.6	25	22.2	33.4	10	7	3/8-24УНФ	43500	29200
UC211-35		100	55.6	25	22.2	33.4	10	7	3/8-24УНФ	43500	29200
UC212	60	110	65.1	27	25.4	39.7	10	7.6	М10x1	47700	32900
UC212-36		110	65.1	27	25.4	39.7	10	7.6	3/8-24УНФ	47700	32900
UC212-37		110	65.1	27	25.4	39.7	10	7.6	3/8-24УНФ	47700	32900
UC212-38		110	65.1	27	25.4	39.7	10	7.6	3/8-24УНФ	47700	32900
UC212-39		110	65.1	27	25.4	39.7	10	7.6	3/8-24УНФ	47700	32900
UC213	65	120	65.1	28	25.4	39.7	10	8.5	М10Х1	57500	40000
UC213-40		120	65.1	28	25.4	39.7	10	8.5	3/8-24УНФ	57500	40000
UC213-41		120	65.1	28	25.4	39.7	10	8.5	3/8-24УНФ	57500	40000
UC214	70	125	74.6	29	30.2	44.4	12	8.9	М12х1,5	60800	45000
UC214-42		125	74.6	29	30.2	44.4	12	8.9	16.07-20УНФ	60800	45000
UC214-43		125	74.6	29	30.2	44.4	12	8.9	16.07-20УНФ	60800	45000
UC214-44		125	74.6	29	30.2	44.4	12	8.9	16.07-20УНФ	60800	45000
UC215	75	130	77.8	30	33.3	44.5	12	9.2	М12Х1,5	66000	49500
UC215-45		130	77.8	30	33.3	44.5	12	9.2	16.07-20УНФ	66000	49500
UC215-46		130	77.8	30	33.3	44.5	12	9.2	16.07-20УНФ	66000	49500
UC215-47		130	77.8	30	33.3	44.5	12	9.2	16.07-20УНФ	66000	49500
UC215-48		130	77.8	30	33.3	44.5	12	9.2	16.07-20УНФ	66000	49500
UC216	80	140	82.6	32	33.3	49.3	12	9.5	М12х1,5	71500	54200
UC216-49		140	82.6	32	33.3	49.3	12	9.5	16.07-20УНФ	71500	54200
UC216-50		140	82.6	32	33.3	49.3	12	9.5	16.07-20УНФ	71500	54200
UC216-51		140	82.6	32	33.3	49.3	12	9.5	16.07-20УНФ	71500	54200
UC217	85	150	85.7	34	34.1	51.6	12	10.2	М12х1,5	83500	64000
UC217-52		150	85.7	34	34.1	51.6	12	10.2	16.07-20УНФ	83500	64000
UC217-53		150	85.7	34	34.1	51.6	12	10.2	16.07-20УНФ	83500	64000
UC217-55		150	85.7	34	34.1	51.6	12	10.2	16.07-20УНФ	83500	64000
UC218	90	160	96	36	39.7	56.3	12	11.2	М12х1,5	96000	71500
UC218-56		160	96	36	39.7	56.3	12	11.2	1/2-20UNF	96000	71500
UC305	25	62	38	20	15	23	6	5.4	М61	22400	11500
UC305-13		62	38	20	15	23	6	5.4	1/4-28UNF	22400	11500
UC305-14		62	38	20	15	23	6	5.4	1/4-28UNF	22400	11500
UC305-15		62	38	20	15	23	6	5.4	1/4-28UNF	22400	11500
UC305-16		62	38	20	15	23	6	5.4	1/4-28UNF	22400	11500
С306	30	72	43	23	17	26	6	5.7	М6Х1	26700	15000
UC306-17		72	43	23	17	26	6	5.7	1/4-28UNF	26700	15000
UC306-18		72	43	23	17	26	6	5.7	1/4-28UNF	26700	15000
UC306-19		72	43	23	17	26	6	5.7	1/4-28UNF	26700	15000
UC307	35	80	48	25	19	29	8	6.2	М8Х1	33500	19100
UC307-20		80	48	25	19	29	8	6.2	16.05-24УНФ	33500	19100
UC307-21		80	48	25	19	29	8	6.2	16.05-24УНФ	33500	19100
UC307-22		80	48	25	19	29	8	6.2	16.05-24УНФ	33500	19100
UC307-23		80	48	25	19	29	8	6.2	16.05-24УНФ	33500	19100
С308	40	90	52	27	19	33	10	7	М10Х1	40500	24000
UC308-24		90	52	27	19	33	10	7	3/8-24УНФ	40500	24000
UC308-25		90	52	27	19	33	10	7	3/8-24УНФ	40500	24000
UC309	45	100	57	30	22	35	10	7.8	М10Х1	52800	31800
UC309-26		100	57	30	22	35	10	7.8	3/8-24УНФ	52800	31800
UC309-27		100	57	30	22	35	10	7.8	3/8-24УНФ	52800	31800
UC309-28		100	57	30	22	35	10	7.8	3/8-24УНФ	52800	31800
UC310	50	110	61	32	22	39	12	8.5	М12Х1,5	61800	37900
UC310-29		110	61	32	22	39	12	8.5	1/2-20UNF	61800	37900
UC310-30		110	61	32	22	39	12	8.5	1/2-20UNF	61800	37900
UC310-31		110	61	32	22	39	12	8.5	1/2-20UNF	61800	37900
UC311	55	120	66	34	25	41	12	9.2	М12Х1,5	71500	44700
UC311-32		120	66	34	25	41	12	9.2	1/2-20UNF	71500	44700
UC311-33		120	66	34	25	41	12	9.2	1/2-20UNF	71500	44700
UC311-34		120	66	34	25	41	12	9.2	1/2-20UNF	71500	44700
UC311-35		120	66	34	25	41	12	9.2	1/2-20UNF	71500	44700
UC312	60	130	71	36	26	45	12	9.8	М12Х1,5	81700	51800
UC312-36		130	71	36	26	45	12	9.8	1/2-20UNF	81700	51800
UC312-37		130	71	36	26	45	12	9.8	1/2-20UNF	81700	51800
UC312-38		130	71	36	26	45	12	9.8	1/2-20UNF	81700	51800
UC312-39		130	71	36	26	45	12	9.8	1/2-20UNF	81700	51800
UC313	65	140	75	38	30	45	12	10.5	М12Х1,5	92500	60000
UC313-40		140	75	38	30	45	12	10.5	1/2-20UNF	92500	60000
UC313-41		140	75	38	30	45	12	10.5	1/2-20UNF	92500	60000
UC314	70	150	78	40	33	45	12	11.1	М12Х1,5	104500	68000
UC314-42		150	78	40	33	45	12	11.1	1/2-20UNF	104500	68000
UC314-43		150	78	40	33	45	12	11.1	1/2-20UNF	104500	68000
UC314-44		150	78	40	33	45	12	11.1	1/2-20UNF	104500	68000
UC315	75	160	82	42	32	50	14	11.8	М14Х1,5	113000	77000
UC315-45		160	82	42	32	50	14	11.8	16/9-18УНФ	113000	77000
UC315-46		160	82	42	32	50	14	11.8	16/9-18УНФ	113000	77000
UC315-47		160	82	42	32	50	14	11.8	16/9-18УНФ	113000	77000
UC315-48		160	82	42	32	50	14	11.8	16/9-18УНФ	113000	77000
UC316	80	170	86	44	34	52	14	12.5	М14Х1,5	123000	86500
UC316-49		170	86	44	34	52	14	12.5	16/9-18УНФ	123000	86500
UC316-50		170	86	44	34	52	14	12.5	16/9-18УНФ	123000	86500
UC316-51		170	86	44	34	52	14	12.5	16/9-18УНФ	123000	86500
UC317	85	180	96	46	40	56	16	13.1	М16Х1,5	132600	96500
UC318	90	190	96	48	40	56	16	13.8	М16Х1,5	144000	108000
UC319	95	200	103	50	41	62	16	14.7	М16Х1,5	156600	122000
UC320	100	215	108	54	42	66	18	15.7	М18Х1,5	17300	141000
UC322	110	240	117	60	46	71	18	17.7	М18Х1,5	205000	179000
UC324	120	260	126	64	51	75	18	19	М18х1,5	227000	207000
UC326	130	280	135	68	54	81	20	20	М20х1,5	253000	241000
UC328	140	300	145	72	59	86	20	22	М20х1,5	274000	272000

ВСТАВНЫЕ ПОДШИПНИКИ:UCX
ПОДШИПНИК НЕТ	Диаметр вала d	Размеры (мм)									Динамическая нагрузка N	Статическая нагрузка N
ПОДШИПНИК НЕТ	мм	D	Би	Быть	r	n	m	G	дс	T	Динамическая нагрузка N	Статическая нагрузка N
UCX05	25	62	38.1	19	1.5	15.9	22.2	5	М6Х0,75	5	1540	1020
UCX05-13		62	38.1	19	1.5	15.9	22.2	5	1/4-28 УНФ	5	1540	1020
UCX05-14		62	38.1	19	1.5	15.9	22.2	5	1/4-28 УНФ	5	1540	1020
UCX05-15		62	38.1	19	1.5	15.9	22.2	5	1/4-28 УНФ	5	1540	1020
UCX05-16		62	38.1	19	1.5	15.9	22.2	5	1/4-28 УНФ	5	1540	1020
UCX06	30	72	42.9	20	2	17.5	25.4	6	М8Х 1	5.7	2030	1400
UCX06-17		72	42.9	20	2	17.5	25.4	6	16/5-24 ФНФ	5.7	2030	1400
UCX06-18		72	42.9	20	2	17.5	25.4	6	16/5-24 ФНФ	5.7	2030	1400
UCX06-19		72	42.9	20	2	17.5	25.4	6	16/5-24 ФНФ	5.7	2030	1400
UCX06-20		72	42.9	20	2	17.5	25.4	6	16/5-24 ФНФ	5.7	2030	1400
UCX07	35	80	49.2	21	2	19	30.2	8	М8Х 1	6.2	2300	1600
UCX07-20		80	49.2	21	2	19	30.2	8	16/5-24 ФНФ	6.2	2300	1600
UCX07-21		80	49.2	21	2	19	30.2	8	16/5-24 ФНФ	6.2	2300	1600
UCX07-22		80	49.2	21	2	19	30.2	8	16/5-24 ФНФ	6.2	2300	1600
UCX07-23		80	49.2	21	2	19	30.2	8	16/5-24 ФНФ	6.2	2300	1600
UCX08	40	85	49.2	22	2	19	30.2	8	М8Х 1	6.4	2560	1810
UCX08-24		85	49.2	22	2	19	30.2	8	16/5-24 ФНФ	6.4	2560	1810
UCX08-25		85	49.2	22	2	19	30.2	8	16/5-24 ФНФ	6.4	2560	1810
UCX09	45	90	51.6	24	2	19	32.6	10	М10Х1. 25	6.5	2750	2020
UCX09-26		90	51.6	24	2	19	32.6	10	8/3–24 ФНФ	6.5	2750	2020
UCX09-27		90	51.6	24	2	19	32.6	10	8/3–24 ФНФ	6.5	2750	2020
UCX09-28		90	51.6	24	2	19	32.6	10	8/3–24 ФНФ	6.5	2750	2020
UCX10	50	100	55.6	25	2.5	22.2	33.4	10	М10Х1. 25	7	3400	2550
UCX10-29		100	55.6	25	2.5	22.2	33.4	10	8/3–24 ФНФ	7	3400	2550
UCX10-30		100	55.6	25	2.5	22.2	33.4	10	8/3–24 ФНФ	7	3400	2550
UCX10-31		100	55.6	25	2.5	22.2	33.4	10	8/3–24 ФНФ	7	3400	2550
UCX10-32		100	55.6	25	2.5	22.2	33.4	10	8/3–24 ФНФ	7	3400	2550
UCX11	55	110	65.1	27	2.5	25.4	39.7	10	М10Х1. 25	7.6	4100	3150
UCX11-32		110	65.1	27	2.5	25.4	39.7	10	8/3–24 ФНФ	7.6	4100	3150
UCX11-33		110	65.1	27	2.5	25.4	39.7	10	8/3–24 ФНФ	7.6	4100	3150
UCX11-34		110	65.1	27	2.5	25.4	39.7	10	8/3–24 ФНФ	7.6	4100	3150
UCX11-35		110	65.1	27	2.5	25.4	39.7	10	8/3–24 ФНФ	7.6	4100	3150
UCX12	60	120	65.1	28	2.5	25.4	39.7	10	М10Х1. 25	8.9	4480	3470
UCX12-36		120	65.1	28	2.5	25.4	39.7	10	8/3–24 ФНФ	8.9	4480	3470
UCX12-37		120	65.1	28	2.5	25.4	39.7	10	8/3–24 ФНФ	8.9	4480	3470
UCX12-38		120	65.1	28	2.5	25.4	39.7	10	8/3–24 ФНФ	8.9	4480	3470
UCX12-39		120	65.1	28	2.5	25.4	39.7	10	8/3–24 ФНФ	8.9	4480	3470
UCX13	65	125	74.6	30	2.5	30.2	44.4	12	М12Х1. 5	8.9	4870	3810
UCX13-40		125	74.6	30	2.5	30.2	44.4	12	16.07-20 ФНФ	8.9	4870	3810
UCX13-41		125	74.6	30	2.5	30.2	44.4	12	16.07-20 ФНФ	8.9	4870	3810
UCX14	70	130	77.8	32	2.5	33.3	44.5	12	М12Х 1 . 5	8.9	5200	4200
UCX14-42		130	77.8	32	2.5	33.3	44.5	12	16.07-20 ФНФ	8.9	5200	4200
UCX14-43		130	77.8	32	2.5	33.3	44.5	12	16.07-20 ФНФ	8.9	5200	4200
UCX14-44		130	77.8	32	2.5	33.3	44.5	12	16.07-20 ФНФ	8.9	5200	4200
UCX15	75	140	82.6	33	3	33.3	49.3	14	М12Х 1 . 5	9.6	5700	4550
UCX15-45		140	82.6	33	3	33.3	49.3	14	16.07-20 ФНФ	9.6	5700	4550
UCX15-46		140	82.6	33	3	33.3	49.3	14	16.07-20 ФНФ	9.6	5700	4550
UCX15-47		140	82.6	33	3	33.3	49.3	14	16.07-20 ФНФ	9.6	5700	4550
UCX15-48		140	82.6	33	3	33.3	49.3	14	16.07-20 ФНФ	9.6	5700	4550
UCX16	80	150	85.7	35	3	34.1	51.6	14	М12Х1. 5	10	6600	5320
UCX16-50		150	85.7	35	3	34.1	51.6	14	16.07-20 ФНФ	10	6600	5320
UCX17	85	160	96	37	3	39.7	56.3	15	М12Х1. 5	11	7550	6170
UCX17-52		160	96	37	3	39.7	56.3	15	16.07-20 ФНФ	11	7550	6170
UCX18	90	170	104	38	3	42.9	61.1	14	М14Х1. 5	11.9	11122	8449
UCX18-56		170	104	38	3	42.9	61.1	14	1/2-20 УНФ	11.9	11122	8449
UCX20	100	190	117.5	42	3.5	49.2	68.3	16	М16х1,5	13	13570	10714
UCX20-63		190	117.5	42	3.5	49.2	68.3	16	08.05-18 ФНФ	13	13570	10714
UCX20-64		190	117.5	42	3.5	49.2	68.3	16	08.05-18 ФНФ	13	13570	10714

ВСТАВНЫЕ ПОДШИПНИКИ:HC
Номер подшипника.	Диаметр вала d	Размеры (мм)										Динами	Статический
Номер подшипника.	(мм)	D	Б1	B	C	S	G	Б5	д3	F	дс	c грузоподъемность N	грузоподъемность Н
HC201	12	47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	М6х1	12800	6650
ХК201-8		47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	1/4-28UNF	12800	6650
HC202	15	47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	М6х1	12800	6650
ХК202-9		47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	1/4-28UNF	12800	6650
ХК202-10		47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	1/4-28UNF	12800	6650
HC203	17	47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	М6х1	12800	6650
ХК203-11		47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	1/4-28UNF	12800	6650
HC204	20	47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	М6х1	12800	6650
Хк204-12		47	43.7	34.2	17	17.1	4.8	13.5	33.3	3.7	1/4-28UNF	12800	6650
HC205	25	52	44.4	34.9	17	17.5	4.8	13.5	38.1	3.9	М6 х1	14000	7850
ХК205-13		52	44.4	34.9	17	17.5	4.8	13.5	38.1	3.9	1/4-28UNF	14000	7850
ХК205-14		52	44.4	34.9	17	17.5	4.8	13.5	38.1	3.9	1/4-28UNF	14000	7850
ХК205-15		52	44.4	34.9	17	17.5	4.8	13.5	38.1	3.9	1/4-28UNF	14000	7850
ХК205-16		52	44.4	34.9	17	17.5	4.8	13.5	38.1	3.9	1/4-28UNF	14000	7850
HC206	30	62	48.4	36.5	19	18.3	6	15.9	44.5	5	М8 х1	19510	11300
ХК206-17		62	48.4	36.5	19	18.3	6	15.9	44.5	5	16.05-24УНФ	19510	11300
ХК206-18		62	48.4	36.5	19	18.3	6	15.9	44.5	5	16.05-24УНФ	19510	11300
ХК206-19		62	48.4	36.5	19	18.3	6	15.9	44.5	5	16.05-24УНФ	19510	11300
ХК206-20		62	48.4	36.5	19	18.3	6	15.9	44.5	5	16.05-24УНФ	19510	11300
HC207	35	72	51.1	37.6	20	18.8	6.8	17.5	55.6	5.7	М8 х1	25700	15300
ХК207-20			51.1	37.6	20	18.8	6.8	17.5	55.6	5.7	16.05-24УНФ	25700	15300
ХК207-21			51.1	37.6	20	18.8	6.8	17.5	55.6	5.7	16.05-24УНФ	25700	15300
ХК207-22			51.1	37.6	20	18.8	6.8	17.5	55.6	5.7	16.05-24УНФ	25700	15300
ХК207-23			51.1	37.6	20	18.8	6.8	17.5	55.6	5.7	16.05-24УНФ	25700	15300
HC208	40	80	56.3	42.8	21	21.4	6.8	18.3	60.3	6.2	М8 х 1	29500	18100
ХК208-24		80	56.3	42.8	21	21.4	6.8	18.3	60.3	6.2	16.05-24УНФ	29500	18100
ХК208-25		80	56.3	42.8	21	21.4	6.8	18.3	60.3	6.2	16.05-24УНФ	29500	18100
HC209	45	85	56.3	42.8	22	21.4	6.8	18.3	63.5	6.4	М8 х1	31600	20600
ХК209-26		85	56.3	42.8	22	21.4	6.8	18.3	63.5	6.4	16.05-24УНФ	31600	20600
ХК209-27		85	56.3	42.8	22	21.4	6.8	18.3	63.5	6.4	16.05-24УНФ	31600	20600
ХК209-28		85	56.3	42.8	22	21.4	6.8	18.3	63.5	6.4	16.05-24УНФ	31600	20600
HC210	50	90	62.7	49.2	24	24.6	6.8	18.3	69.9	6.5	М8 х 1	35000	23200
ХК210-29		90	62.7	49.2	24	24.6	6.8	18.3	69.9	6.5	16.05-24УНФ	35000	23200
ХК210-30		90	62.7	49.2	24	24.6	6.8	18.3	69.9	6.5	16.05-24УНФ	35000	23200
ХК210-31		90	62.7	49.2	24	24.6	6.8	18.3	69.9	6.5	16.05-24УНФ	35000	23200
ХК210-32		90	62.7	49.2	24	24.6	6.8	18.3	69.9	6.5	16.05-24УНФ	35000	23200
HC211	55	100	71.4	55.5	25	27.8	8	20.7	76.2	7	М10 х1	43500	29200
ХК211-32		100	71.4	55.5	25	27.8	8	20.7	76.2	7	3/8-24УНФ	43500	29200
ХК211-33		100	71.4	55.5	25	27.8	8	20.7	76.2	7	3/8-24УНФ	43500	29200
ХК211-34		100	71.4	55.5	25	27.8	8	20.7	76.2	7	3/8-24УНФ	43500	29200
ХК211-35		100	71.4	55.5	25	27.8	8	20.7	76.2	7	3/8-24УНФ	43500	29200
HC212	60	110	77.8	61.9	27	31	8	22.3	84.2	7.6	М10 х1	47700	32900
ХК212-36		110	77.8	61.9	27	31	8	22.3	84.2	7.6	3/8-24УНФ	47700	32900
ХК212-37		110	77.8	61.9	27	31	8	22.3	84.2	7.6	3/8-24УНФ	47700	32900
ХК212-38		110	77.8	61.9	27	31	8	22.3	84.2	7.6	3/8-24УНФ	47700	32900
ХК212-39		110	77.8	61.9	27	31	8	22.3	84.2	7.6	3/8-24УНФ	47700	32900
HC213	65	120	85.7	68.6	28	34.1	8.5	23.5	86	8.5	М10 х1	57500	40000
ХК213-40		120	85.7	68.6	28	34.1	8.5	23.5	86	8.5	3/8-24УНФ	57500	40000
ХК213-41		120	85.7	68.6	28	34.1	8.5	23.5	86	8.5	3/8-24УНФ	57500	40000
HC214	70	125	85.7	68.6	29	34.1	8.5	23.5	90	8.9	М10 х1	60800	45000
ХК214-42		125	85.7	68.6	29	34.1	8.5	23.5	90	8.9	3/8-24УНФ	60800	45000
ХК214-43		125	85.7	68.6	29	34.1	8.5	23.5	90	8.9	3/8-24УНФ	60800	45000
ХК214-44		125	85.7	68.6	29	34.1	8.5	23.5	90	8.9	3/8-24УНФ	60800	45000
HC215	75	130	92.1	75	30	37.3	8.5	23.5	102	9.2	М10 х1	66000	49500
ХК215-45		130	92.1	75	30	37.3	8.5	23.5	102	9.2	3/8-24УНФ	66000	49500
ХК215-46		130	92.1	75	30	37.3	8.5	23.5	102	9.2	3/8-24УНФ	66000	49500
ХК215-47		130	92.1	75	30	37.3	8.5	23.5	102	9.2	3/8-24УНФ	66000	49500
ХК215-48		130	92.1	75	30	37.3	8.5	23.5	102	9.2	3/8-24УНФ	66000	49500

ВКЛАДНЫЕ ПОДШИПНИКИ: UK200, 300
ПОДШИПНИК НЕТ	Диаметр вала d	Размеры (мм)								Динамическая нагрузка N	Статическая нагрузка N
ПОДШИПНИК НЕТ	Диаметр вала d	D	L	d	Би	Быть	T	y	w	Динамическая нагрузка N	Статическая нагрузка N
Великобритания205	20	52	35	25	23	17	4.5	8	38	1100	710
Великобритания206	25	62	38	30	26	19	5.1	8	45	1540	1020
Великобритания207	30	72	43	35	27	20	5.8	9	52	2030	1400
Великобритания208	35	80	46	40	29	21	6.2	10	58	2300	1600
Великобритания209	40	85	50	45	30	22	6.5	11	65	2560	1810
Великобритания210	45	90	55	50	31	23	6.5	12	70	2750	2020
Великобритания211	50	100	59	55	33	24	7.3	12	75	3400	2550
Великобритания212	55	110	62	60	36	26	7.7	13	80	4100	3150
Великобритания213	60	120	65	65	38	27	8.3	14	85	4480	3470
Великобритания215	65	130	73	75	41	30	9.2	15	98	5200	4200
Великобритания216	70	140	78	80	44	32	9.6	17	105	5700	4550
Великобритания217	75	150	82	85	46	34	10.5	18	110	6600	5320
Великобритания218	80	160	86	90	49	36	11.1	18	120	7550	6170
Великобритания305	20	62	35	25	26	21	6.1	8	38	2170	1120
Великобритания306	25	72	38	30	29	23	6.7	8	45	2730	1530
Великобритания307	30	80	43	35	31	25	7.4	9	52	3400	1960
Великобритания308	35	90	46	40	34	27	8.2	10	58	4150	2440
Великобритания309	40	100	50	45	37	30	9	11	65	5250	3000
Великобритания310	45	110	55	50	40	32	10	12	70	6300	3900
Великобритания311	50	120	59	55	43	34	10.7	12	75	7300	4600
Великобритания312	55	130	62	60	46	36	11.5	13	80	8300	5300
Великобритания313	60	140	65	65	48	38	12.2	14	85	9450	6100
Великобритания315	65	160	73	75	54	42	13.8	15	98	11600	7800
Великобритания316	70	170	78	80	57	44	14.5	17	105	12500	8800
Великобритания317	75	180	82	85	60	46	15	18	110	13500	9800
Великобритания318	80	190	86	90	63	48	15.9	18	120	14600	10900
Великобритания319	85	200	90	95	66	50	16.7	19	125	15600	12100
Великобритания320	90	215	97	100	72	54	18	20	130	17700	14300
Великобритания322	100	240	105	110	80	60	21	21	145	20900	18200
Великобритания324	110	260	112	120	86	64	22	22	155	21100	18900
Великобритания326	115	280	121	130	92	68	23	23	165	23400	21900
Великобритания328	125	300	131	140	98	73	25	24	180	26000	25100

ВКЛАДНЫЕ ПОДШИПНИКИ: IN
Номер подшипника.	Диаметр вала	Размеры мм дюйм.									Динамическая нагрузка N	Статическая нагрузка N
Номер подшипника.	мм	D	Б1	B	C	S	G	Б5	д3	дс	Динамическая нагрузка N	Статическая нагрузка N
SA201	12	40	28.6	19.1	12	6	5	13.5	28.6	М6х 0,75	9600	4600
СА201-8		40	28.6	19.1	12	6	5	13.5	28.6	1/4-28UNF	9600	4600
SA202	15	40	28.6	19.1	12	6	5	13.5	28.6	М6х0,75	9600	4600
СА202-9		40	28.6	19.1	12	6	5	13.5	28.6	1/4-28UNF	9600	4600
СА202-10		40	28.6	19.1	12	6	5	13.5	28.6	1/4-28UNF	9600	4600
SA203	17	40	28.6	19.1	12	6	5	13.5	28.6	М6х 0,75	9600	4600
СА203-11		40	28.6	19.1	12	6	5	13.5	28.6	1/4-28UNF	9600	4600
SA204	20	47	29.5	20	14	7.5	5	13.5	33.3	М6х 0,75	12800	6650
СА204-12		47	29.5	20	14	7.5	5	13.5	33.3	1/4-28UNF	12800	6650
SA205	25	52	30.5	21	15	7.5	5	13.5	38.1	М6х0,75	14000	7850
СА205-13		52	30.5	21	15	7.5	5	13.5	38.1	1/4-28UNF	14000	7850
СА205-14		52	30.5	21	15	7.5	5	13.5	38.1	1/4-28UNF	14000	7850
СА205-15		52	30.5	21	15	7.5	5	13.5	38.1	1/4-28UNF	14000	7850
СА205-16		52	30.5	21	15	7.5	5	13.5	38.1	1/4-28UNF	14000	7850
SA206	30	62	33.9	22	16	8	6	15.9	44.5	М8х1	19500	11300
СА206-17		62	33.9	22	16	8	6	15.9	44.5	16.05-24УНФ	19500	11300
СА206-18		62	33.9	22	16	8	6	15.9	44.5	16.05-24УНФ	19500	11300
СА206-19		62	33.9	22	16	8	6	15.9	44.5	16.05-24УНФ	19500	11300
СА206-20		62	33.9	22	16	8	6	15.9	44.5	16.05-24УНФ	19500	11300
SA207	35	72	36.5	23	17	8.5	6.5	17.5	55.6	М8х1	25700	15300
СА207-20		72	36.5	23	17	8.5	6.5	17.5	55.6	16.05-24УНФ	25700	15300
СА207-21		72	36.5	23	17	8.5	6.5	17.5	55.6	16.05-24УНФ	25700	15300
СА207-22		72	36.5	23	17	8.5	6.5	17.5	55.6	16.05-24УНФ	25700	15300
СА207-23		72	36.5	23	17	8.5	6.5	17.5	55.6	16.05-24УНФ	25700	15300
SA208	40	80	40.5	27	18	9	6.5	18.3	60.3	М8х1	29500	18100
СА208-24		80	40.5	27	18	9	6.5	18.3	60.3	16.05-24УНФ	29500	18100
СА208-25		80	40.5	27	18	9	6.5	18.3	60.3	16.05-24УНФ	29500	18100
SA209	45	85	43.7	30.2	19	11	6.8	18.3	63.5	М8х1	31600	20600
СА209-26		85	43.7	30.2	19	11	6.8	18.3	63.5	16.05-24УНФ	31600	20600
СА209-27		85	43.7	30.2	19	11	6.8	18.3	63.5	16.05-24УНФ	31600	20600
СА209-28		85	43.7	30.2	19	11	6.8	18.3	63.5	16.05-24УНФ	31600	20600
SA210	50	90	43.7	30.2	20	11	6.5	18.3	69.9	М8х1	35000	23200
СА210-29	50	90	43.7	30.2	20	11	6.5	18.3	69.9	М8х1	35000	23200
СА210-30		90	43.7	30.2	20	11	6.5	18.3	69.9	16.05-24УНФ	35000	23200
СА210-31		90	43.7	30.2	20	11	6.5	18.3	69.9	16.05-24УНФ	35000	23200
СА210-32		90	43.7	30.2	20	11	6.5	18.3	69.9	16.05-24УНФ	35000	23200
SA211	55	100	48.4	32.4	21	12	8	20.7	76.2	М8х1	43500	29200
СА211-32		100	48.4	32.4	21	12	8	20.7	76.2	М8х1	43500	29200
СА211-33		100	48.4	32.4	21	12	8	20.7	76.2	3/8-24УНФ	43500	29200
СА211-34		100	48.4	32.4	21	12	8	20.7	76.2	3/8-24УНФ	43500	29200
СА211-35		100	48.4	32.4	21	12	8	20.7	76.2	3/8-24УНФ	43500	29200
SA212	60	110	53.1	37.2	22	13.5	8	22.3	84.2	М10х1,25	47700	32900
СА212-36		110	53.1	37.2	22	13.5	8	22.3	84.2	3/8 -24UNF	47700	32900
СА212-37		110	53.1	37.2	22	13.5	8	22.3	84.2	3/8 -24UNF	47700	32900
СА212-38		110	53.1	37.2	22	13.5	8	22.3	84.2	3/8 -24UNF	47700	32900
СА212-39		110	53.1	37.2	22	13.5	8	22.3	84.2	3/8 -24UNF	47700	32900

ВСТАВНЫЕ ПОДШИПНИКИ:SB
Номер подшипника.	Диаметр вала d	Размеры (мм)							Динамический	Статический
Номер подшипника.	(мм)	D	B	C	S	С1	G	дс	грузоподъемность Н	грузоподъемность Н
СБ201	12	40	22	12	6	16	4.5	М50.8	9600	4600
СБ201-8		40	22	12	6	16	4.5	10-32мкФ	9600	4600
СБ202	15	40	22	12	6	16	4.5	М5 х 0,8	9600	4600
СБ202-9		40	22	12	6	16	4.5	10-32мкФ	9600	4600
СБ202-10		40	22	12	6	16	4.5	10-32мкФ	9600	4600
СБ203	17	40	22	12	6	16	4.5	М5 х 0,8	9600	4600
СБ203-11		40	22	12	6	16	4.5	10-32мкФ	9600	4600
СБ204	20	47	25	14	7	18	4.5	М6х1	12800	6650
СБ204-12		47	25	14	7	18	4.5	1/4-28UNF	12800	6650
СБ205	25	52	27	15	7.5	19.5	5.5	М6х1	14000	7850
СБ205-13		52	27	15	7.5	19.5	5.5	1/4-28UNF	14000	7850
СБ205-14		52	27	15	7.5	19.5	5.5	1/4-28UNF	14000	7850
СБ205-15		52	27	15	7.5	19.5	5.5	1/4-28UNF	14000	7850
СБ205-16		52	27	15	7.5	19.5	5.5	1/4-28UNF	14000	7850
СБ206	30	62	30	16	8	22	6	М6х1	19500	11300
СБ206-17		62	30	16	8	22	6	1/4-28UNF	19500	11300
СБ206-18		62	30	16	8	22	6	1/4-28UNF	19500	11300
СБ206-19		62	30	16	8	22	6	1/4-28UNF	19500	11300
СБ206-20		62	30	16	8	22	6	1/4-28UNF	19500	11300
СБ207	35	72	32	17	8.5	23.5	6.5	М81	25700	15300
СБ207-20		72	32	17	8.5	23.5	6.5	16.05-24УНФ	25700	15300
СБ207-21		72	32	17	8.5	23.5	6.5	16.05-24УНФ	25700	15300
СБ207-22		72	32	17	8.5	23.5	6.5	16.05-24УНФ	25700	15300
СБ207-23		72	32	17	8.5	23.5	6.5	16.05-24УНФ	25700	15300
СБ208	40	80	34	18	9	25	7	М8х1	29500	18100
СБ208-24		80	34	18	9	25	7	16.05-24УНФ	29500	18100
СБ208-25		80	34	18	9	25	7	16.05-24УНФ	29500	18100
СБ209	45	85	41.2	19	10.2	31	8.2	М8х1	31600	20600
СБ209-26		85	41.2	19	10.2	31	8.2	16.05-24УНФ	31600	20600
СБ209-27		85	41.2	19	10.2	31	8.2	16.05-24УНФ	31600	20600
СБ209-28		85	41.2	19	10.2	31	8.2	16.05-24УНФ	31600	20600
СБ210	50	90	43.5	20	10.9	32.6	9.2	М10x1	35000	23200
СБ210-29		90	43.5	20	10.9	32.6	9.2	3/8-24УНФ	35000	23200
СБ210-30		90	43.5	20	10.9	32.6	9.2	3/8-24УНФ	35000	23200
СБ210-31		90	43.5	20	10.9	32.6	9.2	3/8-24УНФ	35000	23200
СБ210-32		90	43.5	20	10.9	32.6	9.2	3/8-24УНФ	35000	23200
СБ211	55	100	45.3	21	11.8	33.5	9.8	М10х 1	43500	29200
СБ211-32		100	45.3	21	11.8	33.5	9.8	3/8-24УНФ	43500	29200
СБ211-33		100	45.3	21	11.8	33.5	9.8	3/8-24УНФ	43500	29200
СБ211-34		100	45.3	21	11.8	33.5	9.8	3/8-24УНФ	43500	29200
СБ211-35		100	45.3	21	11.8	33.5	9.8	3/8-24УНФ	43500	29200
СБ212	60	110	53.7	22	14.9	38.8	9.8	М10x1	47700	32900
СБ212-36		110	53.7	22	14.9	38.8	9.8	3/8 -24UNF	47700	32900
СБ212-37		110	53.7	22	14.9	38.8	9.8	3/8 -24UNF	47700	32900
СБ212-38		110	53.7	22	14.9	38.8	9.8	3/8 -24UNF	47700	32900
СБ212-39		110	53.7	22	14.9	38.8	9.8	3/8 -24UNF	47700	32900

ВСТАВНЫЕ ПОДШИПНИКИ:SER
Номер подшипника.	Диаметр вала d	Размеры (мм)											Динамическая нагрузка N	Статическая нагрузка N
Номер подшипника.	мм	D	B	C	S	С1	T	F	J	P	G	дс	Динамическая нагрузка N	Статическая нагрузка N
СЕР201	12	47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	М6х0,75	12800	6650
СЕР201-8		47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	1/4-28UNF	12800	6650
СЕР202	15	47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	М6х0,75	12800	6650
СЕР202-10		47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	1/4-28UNF	12800	6650
СЕР203	17	47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	М6х0,75	12800	6650
СЕР203-11		47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	1/4-28UNF	12800	6650
Сер204	20	47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	М6х0,75	12800	6650
Сер204-12		47	31	16	12.7	18.3	1.07	4	2	52.5	4.5	1/4-28UNF	12800	6650
СЕР205	25	52	34.9	19	14.3	20.6	1.07	5	2.4	57.7	5	М6х0,75	14000	7850
СЕР205-13		52	34.9	19	14.3	20.6	1.07	5	2.4	57.7	5	1/4-28UNF	14000	7850
СЕР205-14		52	34.9	19	14.3	20.6	1.07	5	2.4	57.7	5	1/4-28UNF	14000	7850
СЕР205-15		52	34.9	19	14.3	20.6	1.07	5	2.4	57.7	5	1/4-28UNF	14000	7850
СЕР205-16		52	34.9	19	14.3	20.6	1.07	5	2.4	57.7	5	1/4-28UNF	14000	7850
СЕР206	30	62	38.1	22	15.9	22.2	1.65	5.5	3.2	67.5	5	М6х0,75	19500	11300
СЕР206-17		62	38.1	22	15.9	22.2	1.65	5.5	3.2	67.5	5	1/4-28UNF	19500	11300
СЕР206-18		62	38.1	22	15.9	22.2	1.65	5.5	3.2	67.5	5	1/4-28UNF	19500	11300
СЕР206-19		62	38.1	22	15.9	22.2	1.65	5.5	3.2	67.5	5	1/4-28UNF	19500	11300
СЕР206-20		62	38.1	22	15.9	22.2	1.65	5.5	3.2	67.5	5	1/4-28UNF	19500	11300
СЕР207	35	72	42.9	24	17.5	25.4	1.65	5.5	3.2	78.4	6	М8х1	25700	15300
СЕР207-20		72	42.9	24	17.5	25.4	1.65	5.5	3.2	78.4	6	16.05-24УНФ	25700	15300
СЕР207-21		72	42.9	24	17.5	25.4	1.65	5.5	3.2	78.4	6	16.05-24УНФ	25700	15300
СЕР207-22		72	42.9	24	17.5	25.4	1.65	5.5	3.2	78.4	6	16.05-24УНФ	25700	15300
СЕР207-23		72	42.9	24	17.5	25.4	1.65	5.5	3.2	78.4	6	16.05-24УНФ	25700	15300
СЕР208	40	80	49.2	28	19	30.2	1.65	6	3.2	86.4	8	М8х1	29500	18100
СЕР208-24		80	49.2	28	19	30.2	1.65	6	3.2	86.4	8	16.05-24УНФ	29500	18100
СЕР208-25		80	49.2	28	19	30.2	1.65	6	3.2	86.4	8	16.05-24УНФ	29500	18100
СЕР209	45	85	49.2	28	19	30.2	1.65	6	3.2	91.4	8	М8х1	31600	20600
СЕР209-26		85	49.2	28	19	30.2	1.65	6	3.2	91.4	8	16.05-24УНФ	31600	20600
СЕР209-27		85	49.2	28	19	30.2	1.65	6	3.2	91.4	8	16.05-24УНФ	31600	20600
СЕР209-28		85	49.2	28	19	30.2	1.65	6	3.2	91.4	8	16.05-24УНФ	31600	20600
СЕР210	50	90	51.6	28	19	32.6	2.41	7.5	3.2	96.3	9	М10х1,25	35000	23200
СЕР210-29		90	51.6	28	19	32.6	2.41	7.5	3.2	96.3	9	3/8-24УНФ	35000	23200
СЕР210-30		90	51.6	28	19	32.6	2.41	7.5	3.2	96.3	9	3/8-24УНФ	35000	23200
СЕР210-31		90	51.6	28	19	32.6	2.41	7.5	3.2	96.3	9	3/8-24УНФ	35000	23200
СЕР210-32		90	51.6	28	19	32.6	2.41	7.5	3.2	96.3	9	3/8-24УНФ	35000	23200
СЕР211	55	100	55.6	30	22.2	33.4	2.41	7.5	3.2	106	9	М10х1,25	43500	29200
СЕР211-32		100	55.6	30	22.2	33.4	2.41	7.5	3.2	106	9	3/8-24УНФ	43500	29200
СЕР211-33		100	55.6	30	22.2	33.4	2.41	7.5	3.2	106	9	3/8-24УНФ	43500	29200
СЕР211-34		100	55.6	30	22.2	33.4	2.41	7.5	3.2	106	9	3/8-24УНФ	43500	29200
СЕР211-35		100	55.6	30	22.2	33.4	2.41	7.5	3.2	106	9	3/8-24УНФ	43500	29200
СЕР212	60	110	65.1	32	25.4	39.7	2.41	7.5	3.28	116	10	М10Х1,25	47700	32900
СЕР212-36		110	65.1	32	25.4	39.7	2.41	7.5	3.28	116	10	3/8-24УНФ	47700	32900
СЕР212-37		110	65.1	32	25.4	39.7	2.41	7.5	3.28	116	10	3/8-24УНФ	47700	32900
СЕР212-38		110	65.1	32	25.4	39.7	2.41	7.5	3.28	116	10	3/8-24УНФ	47700	32900
СЕР212-39		110	65.1	32	25.4	39.7	2.41	7.5	3.28	116	10	3/8-24УНФ	47700	32900

ВСТАВНЫЕ ПОДШИПНИКИ: SC200
Номер подшипника.	Диаметр вала d	Размеры		Базовая нагрузка (кг)	Базовая статическая нагрузка (кг)
	Диаметр вала d		(мм)
	(мм)	D	Быть = С
СК203	17	40	12	780	454
СК204	20	47	14	1010	630
СК205	25	52	15	1100	710
СК206	30	62	16	1550	1020
СК207	35	72	1 1	2030	1400
СК208	40	80	18	2300	1600
СК209	45	85	19	2570	1810
СК210	50	90	20	2760	2010
СК21 1	55	100	21	3400	2550
СК212	60	110	22	4100	3150

ВСТАВНЫЕ ПОДШИПНИКИ: 1726200, серия 6300
Элемент	Размер				Базовые номинальные нагрузки
Резиновое уплотнение	d	SφD	B	р мин	Динамический Cr (Н)	Статический Кор(Н)
1726200-2РС	10	30	9	0.6	5, 100	2, 210
1726300-2РС	10	35	11	0.6	6, 928	2, 933
1726201-2РС	12	32	10	0.6	5, 908	2, 635
1726301-2РС	12	37	12	1	8, 203	3, 528
1726202-2РС	15	35	11	0.6	6, 630	3, 188
1726302-2РС	15	42	13	1	9, 690	4, 590
1726203-2РС	17	40	12	0.6	8, 075	4, 038
1726303-2РС	17	47	14	1	11, 390	5, 568
1726204-2РС	20	47	14	1	10, 795	5, 568
1726304-2РС	20	52	15	1.1	13 600	6, 630
1726205-2РС	25	52	15	1	11 900	6, 630
1726305-2РС	25	62	17	1.1	19, 040	9, 690
1726206-2РС	30	62	16	1	16, 405	9, 520
1726306-2РС	30	72	19	1.1	24, 650	13, 855
1726207-2РС	35	72	17	1.1	21, 675	13, 005
1726307-2РС	35	80	21	1.5	28, 475	16, 150
1726208-2РС	40	80	18	1.1	24, 650	15, 300
1726308-2РС	40	90	23	1.5	36, 125	21, 250
1726209-2РС	45	85	19	1.1	26, 350	17, 340
1726309-2РС	45	100	25	1.5	45, 050	26, 775
1726210-2РС	50	90	20	1.1	31, 025	20, 400
1726310-2РС	50	110	27	2	52, 700	32, 300

ВСТАВНЫЕ ПОДШИПНИКИ: CSA200
Номер подшипника	Диаметр отверстия (d)	Размеры (мм)									Динамическая нагрузка	Стационарная нагрузка
Номер подшипника	(мм)	D	B	L	C	N	G	дс	K	W	рейтинги (КН)	рейтинги (КН)
CSA201	12	40	19.1	28.6	12	6	5	М6*0,75	13.5	28.5	7.84	3.58
CSA201-8		40	19.1	28.6	12	6	5	М6*0,75	13.5	28.5	7.84	3.58
CSA202	15	40	19.1	28.6	12	6	5	М6*0,75	13.5	28.5	7.84	3.58
CSA202-9		40	19.1	28.6	12	6	5	М6*0,75	13.5	28.5	7.84	3.58
CSA202-10		40	19.1	28.6	12	6	5	М6*0,75	13.5	28.5	7.84	3.58
CSA203	17	40	19.1	28.6	12	6	5	М6*0,75	13.5	28.5	7.84	3.58
CSA203-11		40	19.1	28.6	12	6	5	М6*0,75	13.5	28.5	7.84	3.58
CSA204	20	47	21.5	31	15	7.5	5	М6*0,75	13.5	33.3	10.37	5.04
CSA204-12		47	21.5	31	15	7.5	5	М6*0,75	13.5	33.3	10.37	5.04
CSA205	25	52	21.5	31	15	7.5	5	М6*0,75	13.5	38.1	11.31	5.97
CSA205-14		52	21.5	31	15	7.5	5	М6*0,75	13.5	38.1	11.31	5.97
CSA205-15		52	21.5	31	15	7.5	5	М6*0,75	13.5	38.1	11.31	5.97
CSA205-16		52	21.5	31	15	7.5	5	М6*0,75	13.5	38.1	11.31	5.97
CSA206	30	62	23.8	35.7	16	8	6	М6*0,75	15.9	44.5	15.73	8.64
CSA206-17		62	23.8	35.7	16	8	6	М6*0,75	15.9	44.5	15.73	8.64
CSA206-18		62	23.8	35.7	16	8	6	М6*0,75	15.9	44.5	15.73	8.64
CSA206-19		62	23.8	35.7	16	8	6	М6*0,75	15.9	44.5	15.73	8.64
CSA207	35	72	25.4	38.9	19	9.5	6.5	М8*1,0	17.5	55.6	20.83	11.68
CSA207-20		72	25.4	38.9	19	9.5	6.5	М8*1,0	17.5	55.6	20.83	11.68
CSA207-21		72	25.4	38.9	19	9.5	6.5	М8*1,0	17.5	55.6	20.83	11.68
CSA207-22		72	25.4	38.9	19	9.5	6.5	М8*1,0	17.5	55.6	20.83	11.68
CSA207-23		72	25.4	38.9	19	9.5	6.5	М8*1,0	17.5	55.6	20.83	11.68
CSA208	40	80	30.2	43.7	22	11	6.5	М8*1,0	18.3	60.3	23.55	13.6
CSA208-24		80	30.2	43.7	22	11	6.5	М8*1,0	18.3	60.3	23.55	13.6
CSA208-25		80	30.2	43.7	22	11	6.5	М8*1,0	18.3	60.3	23.55	13.6
CSA209	45	85	30.2	43.7	19	9.5	6.5	М8*1,0	18.3	63.5	26.44	19.56
CSA209-26		85	30.2	43.7	19	9.5	6.5	М8*1,0	18.3	63.5	26.44	19.56
CSA209-27		85	30.2	43.7	19	9.5	6.5	М8*1,0	18.3	63.5	26.44	19.56
СА209-28		85	30.2	43.7	19	9.5	6.5	М8*1,0	18.3	63.5	26.44	19.56
CSA210	50	90	30.2	43.7	20	10	6.5	М10*1,25	18.3	69.9	30.01	22.53
CSA210-29		90	30.2	43.7	20	10	6.5	М10*1,25	18.3	69.9	30.01	22.53
CSA210-30		90	30.2	43.7	20	10	6.5	М10*1,25	18.3	69.9	30.01	22.53
CSA210-31		90	30.2	43.7	20	10	6.5	М10*1,25	18.3	69.9	30.01	22.53
CSA210-32		90	30.2	43.7	20	10	6.5	М10*1,25	18.3	69.9	30.01	22.53
CSA211	55	100	32.5	48.4	21	10.5	8	М10*1,25	20.7	76.2	32.39	24
CSA211-32		100	32.5	48.4	21	10.5	8	М10*1,25	20.7	76.2	32.39	24
CSA211-33		100	32.5	48.4	21	10.5	8	М10*1,25	20.7	76.2	32.39	24
CSA211-34		100	32.5	48.4	21	10.5	8	М10*1,25	20.7	76.2	32.39	24
CSA211-35		100	32.5	48.4	21	10.5	8	М10*1,25	20.7	76.2	32.39	24
CSA212	60	110	37.1	53.1	22	11	8	М10*1,25	22.3	84.2	35.28	26.18
CSA212-36		110	37.1	53.1	22	11	8	М10*1,25	22.3	84.2	35.28	26.18
CSA212-37		110	37.1	53.1	22	11	8	М10*1,25	22.3	84.2	35.28	26.18
CSA212-38		110	37.1	53.1	22	11	8	М10*1,25	22.3	84.2	35.28	26.18
CSA212-39		110	37.1	53.1	22	11	8	М10*1,25	22.3	84.2	35.28	26.18

ВСТАВНЫЕ ПОДШИПНИКИ: CSB200
Номер подшипника	Диаметр отверстия (d)	Размеры (мм)							Динамическая нагрузка	Стационарная нагрузка
Номер подшипника	(мм)	D	B	C	N	M	G	дс	рейтинги (КН)	рейтинги (КН)
ЦСБ201	12	40	22	12	6	16	4.5	М5*0,8	7.82	3.5
КСБ201-8		40	22	12	6	16	4.5	М5*0,8	7.82	3.5
ЦСБ202	15	40	22	12	6	16	4.5	М5*0,8	7.82	3.5
КСБ202-9		40	22	12	6	16	4.5	М5*0,8	7.82	3.5
КСБ202-10		40	22	12	6	16	4.5	М5*0,8	7.82	3.5
ЦСБ203	17	40	22	12	6	16	4.5	М5*0,8	7.82	3.5
КСБ203-11		40	22	12	6	16	4.5	М5*0,8	7.82	3.5
ЦСБ204	20	47	25	14	7	18	4.5	М6*0,75	10.37	5.04
КСБ204-12		47	25	14	7	18	4.5	М6*0,75	10.37	5.04
ЦСБ205	25	52	27	15	7.5	19.5	5	М6*0,75	11.31	5.97
ЦСБ205-14		52	27	15	7.5	19.5	5	М6*0,75	11.31	5.97
КСБ205-15		52	27	15	7.5	19.5	5	М6*0,75	11.31	5.97
ЦСБ205-16		52	27	15	7.5	19.5	5	М6*0,75	11.31	5.97
ЦСБ206	30	62	30	16	8	22	5.5	М6*0,75	15.73	8.64
ЦСБ206-17		62	30	16	8	22	5.5	М6*0,75	15.73	8.64
ЦСБ206-18		62	30	16	8	22	5.5	М6*0,75	15.73	8.64
КСБ206-19		62	30	16	8	22	5.5	М6*0,75	15.73	8.64
ЦСБ207	35	72	32	17	8.5	23.5	6	М8*1,0	20.83	11.68
КСБ207-20		72	32	17	8.5	23.5	6	М8*1,0	20.83	11.68
КСБ207-21		72	32	17	8.5	23.5	6	М8*1,0	20.83	11.68
ЦСБ207-22		72	32	17	8.5	23.5	6	М8*1,0	20.83	11.68
ЦСБ207-23		72	32	17	8.5	23.5	6	М8*1,0	20.83	11.68
ЦСБ208	40	80	34	18	9	25	8	М8*1,0	23.55	13.6
ЦСБ208-24		80	34	18	9	25	8	М8*1,0	23.55	13.6
ЦСБ208-25		80	34	18	9	25	8	М8*1,0	23.55	13.6
ЦСБ209	45	85	41.2	19	10.2	31	8	М8*1,0	26.44	19.56
ЦСБ209-26		85	41.2	19	10.2	31	8	М8*1,0	26.44	19.56
ЦСБ209-27		85	41.2	19	10.2	31	8	М8*1,0	26.44	19.56
ЦСБ209-28		85	41.2	19	10.2	31	8	М8*1,0	26.44	19.56
ЦСБ210	50	90	43.5	20	10.9	32.6	9	М8*1,0	30.01	22.53
ЦСБ210-29		90	43.5	20	10.9	32.6	9	М8*1,0	30.01	22.53
ЦСБ210-30		90	43.5	20	10.9	32.6	9	М8*1,0	30.01	22.53
ЦСБ210-31		90	43.5	20	10.9	32.6	9	М8*1,0	30.01	22.53
ЦСБ210-32		90	43.5	20	10.9	32.6	9	М8*1,0	30.01	22.53
ЦСБ211	55	100	45.3	21	11.8	33.5	10	М10*1,25	32.39	24
ЦСБ211-32		100	45.3	21	11.8	33.5	10	М10*1,25	32.39	24
ЦСБ211-33		100	45.3	21	11.8	33.5	10	М10*1,25	32.39	24
ЦСБ211-34		100	45.3	21	11.8	33.5	10	М10*1,25	32.39	24
ЦСБ211-35		100	45.3	21	11.8	33.5	10	М10*1,25	32.39	24
ЦСБ212	60	110	53.7	22	14.9	38.8	10	М10*1,25	35.28	26.18
ЦСБ212-36		110	53.7	22	14.9	38.8	10	М10*1,25	35.28	26.18
ЦСБ212-37		110	53.7	22	14.9	38.8	10	М10*1,25	35.28	26.18
ЦСБ212-38		110	53.7	22	14.9	38.8	10	М10*1,25	35.28	26.18
ЦСБ212-39		110	53.7	22	14.9	38.8	10	М10*1,25	35.28	26.18

Основные преимущества продажи

- Самовыравнивающаяся конструкция, компенсирующая перекос вала.

- Заводская предварительная смазка и герметизация для удобства

- Простая установка с несколькими способами блокировки.

- Работа без технического обслуживания в большинстве условий

- Доступен в широком диапазоне размеров и типов.

- Полная взаимозаменяемость с ведущими мировыми брендами.

Применение подшипников

Вставные подшипники широко используются в сельскохозяйственной технике, конвейерах, текстильных машинах, упаковочном оборудовании, вентиляционных системах, оборудовании для пищевой промышленности и строительном оборудовании. Они идеально подходят для сложных условий эксплуатации благодаря своей способности надежно работать в агрессивных, влажных или пыльных условиях.

Гарантия качества

Компания BMT производит все вкладышовые подшипники в соответствии с системами качества ISO 9001:2015. При производстве каждого подшипника используются строгий контроль допусков, передовые технологии уплотнений и смазка премиум-класса, чтобы обеспечить стабильную и высокую производительность. Перед отправкой с завода каждый подшипник проходит визуальный осмотр, испытания на вращение и проверку размеров.

Проблемы клиентов

Покупатели могут беспокоиться о совместимости корпусов, сложности установки или надежности в тяжелых условиях. Компания BMT решает эти проблемы, предлагая стандартизированные вкладышовые подшипники, совместимые с большинством опорных блоков и фланцевых корпусов, предоставляя подробные руководства по установке и предлагая техническую поддержку по любым вопросам использования.

Технические параметры

Номер подшипника	Внутренний диаметр (мм)	Внешний диаметр (мм)	Ширина (мм)	Метод блокировки	Динамическая нагрузка (Н)	Статическая нагрузка (Н)
UC201	12	47	31	Установочный винт	12800	6600
UC202	15	47	31	Установочный винт	13200	7000
UC203	17	47	31	Установочный винт	13600	7200
UC204	20	47	31	Установочный винт	14000	7600
UC205	25	52	34	Установочный винт	17500	9500
UC206	30	62	38	Установочный винт	19500	11200
UC207	35	72	42	Установочный винт	26000	15500
UC208	40	80	49	Установочный винт	30000	18000
UC209	45	85	49	Установочный винт	34000	20500
UC210	50	90	51	Установочный винт	37500	22500

Преимущества продукта

- Подходит для радиальных и осевых нагрузок в обоих направлениях.

- Предназначен для работы в экстремальных температурах и условиях.

- Простые методы блокировки сокращают время установки.

- Высокая скорость благодаря точной обработке внутреннего кольца

- Экономичное решение с увеличенными интервалами обслуживания.

Инструкции по использованию для повышения производительности

1. Подтвердите правильный размер подшипника и вала.

2. Перед установкой очистите вал и корпус.

3. Установите вставной подшипник в корпус, слегка надавив.

4.Совместив вал, вставьте в него подшипник.

5. Надежно затяните установочные винты или стопорные кольца.

6. Поверните вручную, чтобы обеспечить плавную работу.

7. Периодически проверяйте наличие смазки в зависимости от условий использования.

О БМТ

Вставные подшипники компании BMT обеспечивают надежную и удобную в обслуживании работу во многих отраслях промышленности. Они являются превосходным выбором для оборудования, требующего стабильной и надежной работы, с простой установкой, превосходной герметизацией и длительным сроком эксплуатации. Независимо от того, используются ли они в сельском хозяйстве, упаковке или производстве, они могут удовлетворить ваши потребности в производительности, в то же время сводя к минимуму время простоя и максимизируя ценность. Выбирайте прецизионные подшипники BMT и предложите своему оборудованию исключительные характеристики.

Горячие Теги: Вставные подшипники

Связанная категория

Отправить запрос

Контакты



Адрес

№ 183, Лунфэн, к западу от промышленной зоны Чжантин, Юяо, Нинбо, Китай


Тел.

+86-15990260649


Электронная почта

info@demy-bearing.com

Отправьте спецификации на промышленные подшипники, радиальные шарикоподшипники, конические роликоподшипники и многое другое. Команда BMT ответит в течение 24 часов и предложит конкурентоспособные цены на долговечные подшипники.
