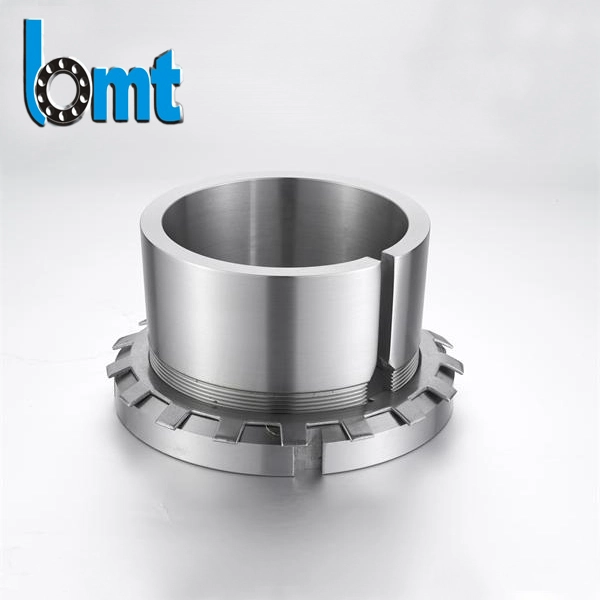

Переходные втулки

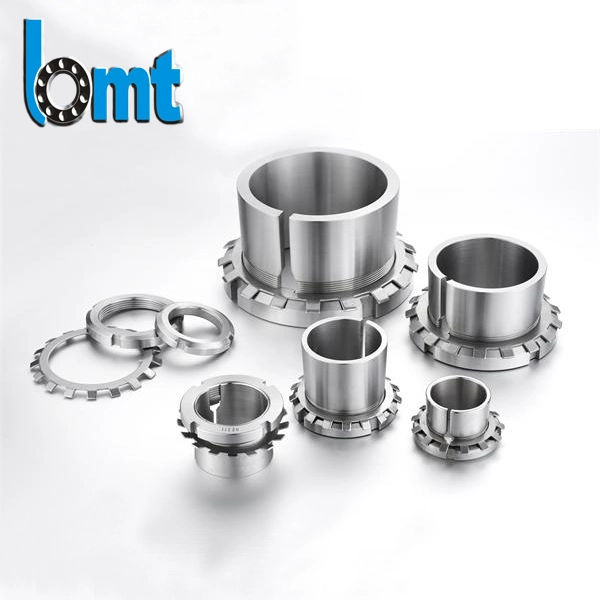

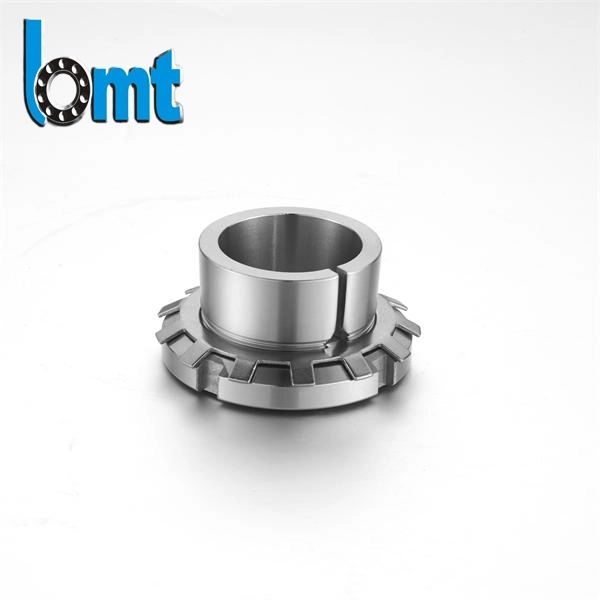

Закрепительные втулки являются важными механическими компонентами для установки подшипников с коническим отверстием на цилиндрические валы. Они обеспечивают безопасную и эффективную установку и демонтаж подшипников, сокращая время сборки и повышая точность центровки. Эти втулки, разработанные для упрощения установки при сохранении эксплуатационных характеристик, широко используются в различных отраслях промышленности. BMT — это бренд, которому доверяют в области прецизионных механических компонентов, предлагающий разнообразную продукцию, соответствующую стандартам SKF и ISO.

Отправить запрос

Описание продукта

Характеристики продукта

Закрепительные втулки компании BMT имеют конусы, обработанные с высокой точностью и соответствующие внутреннему отверстию подшипника. Каждая втулка поставляется с контргайкой и стопорной шайбой или зажимом для фиксации подшипника в соответствующем месте. Они предназначены для использования как на гладких, так и на ступенчатых валах и подходят для применений с умеренными и тяжелыми нагрузками. Стандартизированные размеры и материалы гарантируют, что втулки долговечны, устойчивы к коррозии и могут многократно использоваться без потери производительности.

Adapter Sleeves

Технические параметры

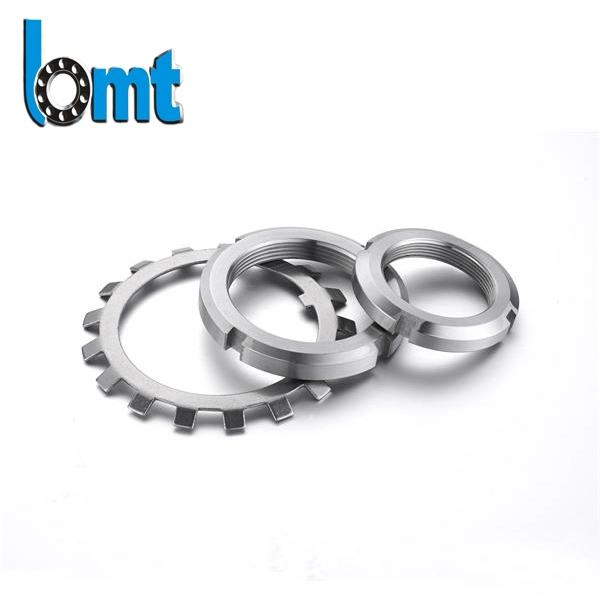

Закрепительные втулки и стяжные втулки: Переходные H200, 300, H2000, 3000.

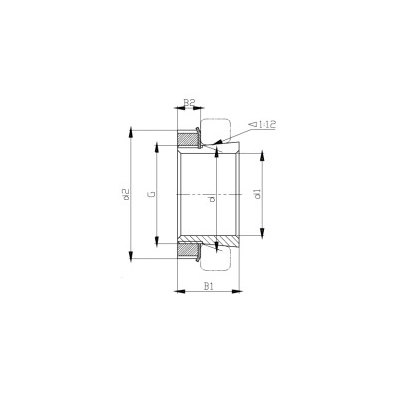

Адаптировать SIeeve	Вал d1	Размеры (мм)					Состав
Адаптировать SIeeve	Хм	d	d2	Би	Б2	G	Рукав	Накидная гайка	Стопорная шайба	Локкарта
H204	17	20	32	24	7	М20Х1	А204	КМ4	MB04
H205	20	25	38	26	8	М25Х1. 5	А205	КМ5	МБ05
H206	25	30	45	27	8	М30Х1. 5	А206	КМ6	MB06
H207	30	35	52	29	9	М35Х1. 5	А207	КМ7	MB07
H208	35	40	58	31	10	М40Х1. 5	А208	КМ8	MB08
H209	40	45	65	33	11	М45Х1. 5	А209	КМ9	MB09
H210	45	50	70	35	12	М50Х1. 5	А210	КМ10	МБ10
H211	50	55	75	37	12	М55Х2	А211	КМ11	МБ11
H212	55	60	80	38	13	М60Х2	А212	КМ12	МБ12
H213	60	65	85	40	14	М65Х2	А213	13 км	МБ13
H214	60	70	92	41	14	М70Х2	А214	КМ14	МБ14
H215	65	75	98	43	15	М75Х2	А215	15 км	МБ15
H216	70	80	105	46	17	М80Х2	А216	КМ16	МБ16
H217	75	85	110	50	18	М85Х2	А217	КМ17	МБ17
H218	80	90	120	52	18	М90Х2	А218	KM18	МБ18
H219	85	95	125	55	19	М95Х2	А219	Ко19	МБ19
Н220	90	100	130	58	20	М100Х2	А220	КМ20	МБ20
H221	95	105	140	60	20	М105Х2	А221	КМ21	МБ21
H222	100	110	145	63	21	М110Х2	А222	КМ22	МБ22
H304	17	20	32	28	7	М20Х1	А304	КМ4	MB04
H305	20	25	38	29	8	М25Х1. 5	А305	КМ5	МБ05
H306	25	30	45	31	8	М30Х1. 5	А306	КМ6	MB06
H307	30	35	52	35	9	М35Х1. 5	А307	КМ7	MB07
H308	35	40	58	36	10	М40Х1. 5	А308	КМ8	MB08
H309	40	45	65	39	11	М45Х1. 5	А309	КМ9	MB09
H310	45	50	70	42	12	М50Х1. 5	А310	КМ10	МБ10
H311	50	55	75	45	12	М55Х2	А311	КМ11	МБ11
H312	55	60	80	47	13	М60Х2	А312	КМ12	МБ12
H313	60	65	85	50	14	М65Х2	А313	13 км	МБ13
H314	60	70	92	52	14	М70Х2	А314	КМ14	МБ14
H315	65	75	98	55	15	М75Х2	А315	15 км	МБ15
H316	70	80	105	59	17	М80Х2	А316	КМ16	МБ16
H317	75	85	110	63	18	М85Х2	А317	КМ17	МБ17
H318	80	90	120	65	18	М90Х2	А318	KM18	МБ18
H319	85	95	125	68	19	М95Х2	А319	Ко19	МБ19
Н320	90	100	130	71	20	М100Х2	А320	КМ20	МБ20
H321	95	105	140	74	20	М105Х2	А321	КМ21	МБ21
H322	100	110	145	77	21	М110Х2	А322	КМ22	МБ22
H2304	17	20	32	31	7	М20Х1	А2304	км04	MB04
H2305	20	25	38	35	8	М25Х1. 5	А2305	КМ05	МБ05
H2306	25	30	45	38	8	М30Х1. 5	А2306	КМ06	MB06
H2307	30	35	52	43	9	М35Х1. 5	А2307	КМ07	MB07
H2308	35	40	58	46	10	М40Х1. 5	А2308	КМ08	MB08
H2309	40	45	65	50	11	М45Х1. 5	А2309	Ко09	MB09
H2310	45	50	70	55	12	М50Х1. 5	А2310	КМ10	МБ10
H2311	50	55	75	59	12	М55Х2	А2311	КМ11	МБ11
H2312	55	60	80	62	13	М60Х2	А2312	КМ12	МБ12
H2313	60	65	85	65	14	М65Х2	А2313	13 км	МБ13
H2314	60	70	92	68	14	М70Х2	А2314	КМ14	МБ14
H2315	65	75	98	73	15	М75Х2	А2315	15 км	МБ15
H2316	70	80	105	78	17	М80Х2	А2316	КМ16	МБ16
H2317	75	85	110	82	18	М85Х2	А2317	КМ17	МБ17
H2318	80	90	120	86	18	М90Х2	А2318	KM18	МБ18
H2319	85	95	125	90	19	М95Х2	А2319	Ко19	МБ19
H2320	90	100	130	97	20	М100Х2	А2320	КМ20	МБ20
H2321	95	105	140	101	20	М105Х2	А2321	КМ21	МБ21
H2322	100	110	145	105	21	М110Х2	А2322	КМ22	МБ22
H2324	110	120	155	112	22	М120Х2	А2324	КМ24	МБ24
H2326	115	130	165	121	23	М130Х2	А2326	км2	МБ26
H2328	125	140	180	131	24	М140Х2	А2328	КМ28	МБ28
H2330	135	150	195	139	26	М150Х2	А2330	КМ30	МБ30
H2332	140	160	210	147	28	М160Х3	А2332	КМ32	МБ32
H2334	150	170	220	154	29	М170Х3	А2334	КМ34	МБ34
H2336	160	180	230	161	30	М180Х3	А2336	КМ36	МБ36
H2338	170	190	240	169	31	М190Х3	А2338	КМ38	МБ38
H2340	180	200	250	176	32	М200Х3	А2340	КМ40	МБ40
H2344	200	220	280	186	44	Т220Х4	А2344	ХМ44		МС44
H2348	220	240	300	199	46	Т240Х4	А2348	ХМ48		МС48
H2352	240	260	330	211	49	Т260Х4	А2352	ХМ52		МС52
H2356	260	280	350	224	51	Т280Х4	А2356	ХМ56		МС56
H3120	90	100	130	76	20	М100Х2	А3120	КМ20	МБ20
H3122	100	110	145	81	21	М110Х2	А3122	КМ22	МБ22
H3124	110	120	155	88	22	М120Х2	А3124	КМ24	МБ24
H3126	115	130	165	92	23	М130Х2	А3126	км2	МБ26
H3128	125	140	180	97	24	М140Х2	А3128	КМ28	МБ28
H3130	135	150	195	111	26	М150Х2	А3130	КМ30	МБ30
H3132	140	160	210	119	28	М160Х3	А3132	КМ32	МБ32
H3134	150	170	220	122	29	М170Х3	А3134	КМ34	МБ34
H3136	160	180	230	131	30	М180Х3	А3136	КМ36	МБ36
H3138	170	190	240	141	31	М190Х3	А3138	КМ38	МБ38
H3140	180	200	250	150	32	М200Х3	А3140	КМ40	МБ40
H3144	200	220	280	161	44	Т220Х4	А3144	КМ44		МС44
H3148	220	240	300	172	46	Т240Х4	А3148	КМ48		МС48
H3152	240	260	330	190	49	Т260Х4	А3152	КМ52		МС52
H3156	260	280	350	195	51	Т280Х4	А3156	КМ56		МС56
H3160	280	300	380	208	53	Т300Х4	А3160	КМ60		МС60
H3164	300	320	400	226	56	Т320Х5	А3164	КМ64		МС64
H3168	320	340	440	254	72	Т340Х5	А3168	КМ68		МС68
H3172	340	360	460	259	75	Т360Х5	А3172	КМ72		МС72
H3176	360	380	490	264	77	Т380Х5	А3176	КМ76		МС76
H3180	380	400	520	272	82	Т400Х5	А3180	КМ80		МС80
H3184	400	420	540	304	90	Т420Х5	А3184	КМ84		MS84
H3188	410	440	560	307	90	Т440Х5	А3188	КМ88		MS88
H3192	430	460	580	326	95	Т460Х5	А3192	КМ92		МС92
H3196	450	480	620	335	95	Т480Х5	А3196	КМ96		МС96
H3024	110	120	145	72	22	М120Х2	А3024	КМЛ24	МБЛ24
H3026	115	130	155	80	23	М130Х2	А3026	КМЛ26	МБЛ26
H3028	125	140	165	82	24	М140Х2	А3028	КМЛ28	МБЛ28
H3030	135	150	180	87	26	М150Х2	А3030	Кл3030	МБЛ30
H3032	140	160	190	93	28	М160Х3	А3032	КМЛ32	МБЛ32
H3034	150	170	200	101	29	М170Х3	А3034	КМЛ34	МБЛ34
H3036	160	180	210	109	30	М180Х3	А3036	КМЛ36	МБЛ36
H3038	170	190	220	112	31	М190Х3	А3038	КМЛ38	МБЛ38
H3040	180	200	240	120	32	М200Х3	А3040	40 км	МБЛ40
H3044	200	220	260	126	41	Т220Х4	А3044	КМЛ44		MSL44
H3048	220	240	290	133	46	Т240Х4	А3048	Кмма		MSL48
H3052	240	260	310	145	46	Т260Х4	А3052	КМЛ52		МСЛ52
H3056	260	280	330	152	50	Т280Х4	А3056	КМЛ56		МСЛ56
H3060	280	300	360	168	54	Т300Х4	А3060	КМЛ60		МСЛ60
H3064	300	320	380	171	55	Т320Х5	А3064	КМЛ64		МСЛ64
H3068	320	340	400	187	58	Т340Х5	А3068	КМЛ68		МСЛ68
H3072	340	360	420	188	58	Т360Х5	А3072	КМЛ72		МСЛ72
H3076	360	380	450	193	62	Т380Х5	А3076	КМЛ76		МСЛ76
H3080	380	400	470	210	66	Т400Х5	А3080	КМЛ80		MSL80
H3084	400	420	490	212	66	Т420Х5	А3084	КМЛ84		МСЛ84
H3088	410	440	520	228	77	Т440Х5	А3088	КМЛ88		МСЛ88
H3092	430	460	540	234	77	Т460Х5	А3092	КМЛ92		МСЛ92
H3096	450	480	560	237	77	Т480Х5	А3096	КМЛ96		МСЛ96

Закрепительные втулки и стяжные втулки: Закрепительная втулка H3200
Адаптировать SIeeve	Размеры (мм)						Состав
Адаптировать SIeeve	d1	d	d2	Би	б2	G	сито	Накидная гайка	Локкарта
H3260	280	300	380	240	53	Т300Х4	А3260	ХМ60	МС60
H3264	300	320	400	258	56	Т320Х5	А3264	ХМ64	МС64
H3268	320	340	440	288	72	Т340Х5	А3268	ХМ68	МС68
H3272	340	360	460	299	75	Т360Х5	А3272	ХМ72	МС72
H3276	360	380	490	310	77	Т380Х5	А3276	ХМ76	МС76
H3280	380	400	520	328	82	Т400Х5	А3280	ХМ80	МС80
H3284	400	420	540	352	90	Т420Х5	А3284	ХМ84	MS84
H3288	410	440	560	361	90	Т440Х5	А3288	ХМ88	MS88
H3292	430	460	580	382	95	Т460Х5	А3292	ХМ92	МС92
H3296	450	480	620	397	95	Т480Х5	А3296	ХМ96	МС96

Закрепительные втулки и стяжные втулки: Стяжные втулки серии AH
Переходная втулка	Размер (мм)										Накидная гайка
Переходная втулка	d1	d	Б3	Б4	Д1	Д2	a	b	f	G	Накидная гайка
АН208	35	40	25	27	41.5	41	9	6	2	М45х1,5	Ко09
АН209	40	45	26	29	46.67	46	9	6	2	М50х1,5	КМ10
АН210	45	50	28	31	51.15	51	10	7	2	М55х2	КМ11
АН211	50	55	29	32	56.83	56	10	7	3	М60х2	КМ12
АН212	55	60	32	35	62	61.5	11	8	3	М65х2	13 км
AHX213	60	65	32.5	36	67.08	66.5	11	8	3	М70х2	КМ14
AHX214	65	70	33.5	37	72.17	71.5	11	8	3	М75х2	15 км
AHX215	70	75	34.5	38	77.25	76.5	11	8	3	М80х2	КМ16
АН216	75	80	35.5	39	82.33	81.5	11	8	3	М90х2	KM18
АН217	80	85	38.5	42	87.5	87	12	9	3	М95х2	Ко19
АН218	85	90	40	44	92.67	92	12	9	3	М100х2	КМ20
АН219	90	95	43	47	97.83	97	13	10	4	М105х2	КМ21
АН220	95	100	45	49	103	102.5	13	10	4	М110х2	КМ22
АН222	105	110	50	54	113.33	112.5	14	11	4	М120х2	КМ24
АН224	115	120	53	57	123.5	123	15	12	4	М130х2	км2
АН226	125	130	53	57	133.5	133	15	12	4	М140х2	КМ28
АН228	135	140	56	61	143.75	143	16	13	4	М150х2	КМ30
АН230	145	150	60	65	154	153.5	17	14	4	М160х3	КМ32
АН232	150	160	64	69	164.25	163	18	15	5	М170х3	КМ34
АН234	160	170	69	74	174.58	173	19	16	5	М180х3	КМ36
АН236	170	180	69	74	184.58	183	19	16	5	М190х3	КМ38
AHX238	180	190	73	78	194.58	193	23	17	5	М200х3	КМ40
АНХ240	190	200	77	82	204.83	203	24	18	5	ТР210х4	КМ42
AHX244	200	220	85	91	225.58	224	24	18	5	ТР230х4	КМ46
AHX248	220	240	96	102	246.17	245	28	22	5	тр260х4	КМ52
AHX252	240	260	105	111	266.83	265	29	23	6	тр280х4	КМ56
AHX256	260	280	105	113	287	286	29	23	6	ТР300х4	КМ60
АН3024	115	120	60	64	124	123.5	16	13	4	М130х2	КМЛ26
АН3026	125	130	67	71	134.5	134	17	14	4	М140х2	КМЛ28
АН3028	135	140	68	73	144.67	144	17	14	4	М150х2	Кл3030
АН3030	145	150	72	77	154.92	154	18	15	4	М160х3	КМЛ32
АН3032	150	160	77	82	165.25	164	19	16	5	М170х3	КМЛ34
АН3034	160	170	85	90	175.83	174	20	17	5	М180х3	КМЛ36
АН3036	170	180	92	98	186.25	185	23	17	5	М190х3	КМЛ38
AHX3038	180	190	96	102	196.5	195	24	18	5	М200х3	40 км
АНХ3040	190	200	102	108	206.92	205	25	19	5	ТР210х4	КМ42
AHX3044	200	220	111	117	227.58	226	26	20	5	ТР230х4	КМ46
АН3048	220	240	116	123	248	247	27	21	5	тр260х4	ХМЛ52
АН3052	240	260	128	135	268.83	267	29	23	6	тр280х4	ХМЛ56
АН3056	260	280	131	139	289.08	288	30	24	6	ТР300х4	ХМЛ60
АН3060	280	300	145	153	310.08	309	32	26	6	ТР320х5	ХМЛ64
AHX3064	300	320	149	157	330.33	329	33	27	6	тр340х5	ХМЛ68
AHX3068	320	340	162	171	351.42	350	34	28	6	тр360х5	ХМЛ72
AHX3072	340	360	167	176	371.67	370	36	30	6	тр380х5	ХМЛ76
AHX3076	360	380	170	180	391.92	390	37	31	6	ТР400х5	ХМЛ80
АНХ3080	380	400	183	193	412.83	411	39	33	6	тр420х5	ХМЛ84
AHX3084	400	420	186	196	433	432	40	34	8	тр440х5	ХМЛ88
AHX3088	420	440	194	205	453.67	452	41	35	8	тр460х5	ХМЛ92
AHX3092	440	460	202	213	474.17	473	43	37	8	тр480х5	ХМЛ96
AHX3096	460	480	205	217	494.42	493	44	38	8	тр500х5	ХМЛ/500
АН2308	35	40	40	43	42.75	42	10	7	2	М45х1,5	Ко09
АН2309	40	45	44	47	48.08	47.5	10	7	2	М50х1,5	КМ10
АН2310	45	50	50	53	53.5	52	12	9	2	М55х2	КМ11
АН2311	50	55	54	57	58.67	57	13	10	3	М60х2	КМ12
АН2312	55	60	58	61	63.92	62	14	11	3	М65х2	13 км
AHX2313	60	65	61	64	69.08	68.5	15	12	3	М70х2	КМ14
AHX2314	65	70	64	68	74.42	73.5	15	12	3	М75х2	15 км
AHX2315	70	75	68	72	79.75	79	15	12	3	М80х2	КМ16
АН2316	75	80	71	75	85	84.5	15	12	3	М90х2	KM18
АН2317	80	85	74	78	90.17	89.5	16	13	3	М95х2	Ко19
АН2318	85	90	79	83	95.5	95	17	14	3	М100х2	КМ20
АН2319	90	95	85	89	100.83	100	19	16	4	М105х2	КМ21
АН2320	95	100	90	94	106.25	105	19	16	4	М110х2	КМ22
AHX2322	105	110	98	102	116.92	116	19	16	4	М120х2	КМ24
AHX2324	115	120	105	109	127.42	127	20	17	4	М130х2	км2
AHX2326	125	130	115	119	138.08	138	22	19	4	М140х2	КМ28
AHX2328	135	140	125	130	148.92	148	23	20	4	М150х2	КМ30
АНХ2330	145	150	135	140	159.42	159	27	24	4	М160х3	КМ32
AHX2332	150	160	140	146	169.92	168	27	24	5	М170х3	КМ34
AHX2334	160	170	146	152	180.42	179	27	24	5	М180х3	КМ36
AHX2336	170	180	154	160	190.92	189	29	26	5	М190х3	КМ38
AHX2338	180	190	160	167	201.25	200	32	26	5	М200х3	КМ40
АН2340	190	200	170	177	211.75	210	36	30	5	ТР220х4	КМ44
АН2344	200	220	181	189	232.75	231	36	30	5	ТР240x4	КМ48
АН2348	220	240	189	197	253.42	252	36	30	5	тр260х4	КМ52
AHX2352	240	260	205	213	274.75	273	36	30	6	тр280х4	КМ56
AHX2356	260	280	212	220	295.33	294	36	30	6	ТР300х4	КМ60
АН3218	85	90	63	67	94.5	94	13	10	3	М100х2	КМ20
АН3219	90	95	67	71	99.75	99	14	11	4	М105х2	КМ21
АН3220	95	100	73	77	105.25	104.5	14	11	4	М110х2	КМ22
AHX3222	105	110	82	86	116	115.5	14	11	4	М120х2	КМ24
AHX3224	115	120	90	94	126.5	126	16	13	4	М130х2	км2
AHX3226	125	130	98	102	137	136.5	18	15	4	М140х2	КМ28
AHX3228	135	140	104	109	147.58	147	18	15	4	М150х2	КМ30
АНХ3230	145	150	114	119	158.25	157.5	20	17	4	М160х3	КМ32
AHX3232	150	160	124	130	168.92	167	23	20	5	М170х3	КМ34
AHX3234	160	170	134	140	179.42	178	27	24	5	М180х3	КМ36
AHX3236	170	180	140	146	189.92	188	27	24	5	М190х3	КМ38
AHX3238	180	190	145	152	200.08	199	31	25	5	М200х3	КМ40
АН3240	190	200	153	160	210.75	209	31	25	5	ТР220х4	КМ44
АНХ3260	280	300	228	236	316.33	315	40	34	6	ТР320х5	ХМ64
AHX3264	300	320	246	254	337.67	336	42	36	6	тр340х5	ХМ68
AHX3268	320	340	264	273	359.08	358	44	38	6	тр360х5	ХМ72
AHX3272	340	360	274	283	379.75	378	46	40	6	тр380х5	ХМ76
AHX3276	360	380	284	294	400.5	399	48	42	6	ТР400х5	ХМ80
АНХ3280	380	400	302	312	421.83	420	50	44	6	тр420х5	ХМ84
AHX3284	400	420	321	331	443.25	442	52	46	8	тр440х5	ХМ88
AHX3288	420	440	330	341	463.92	462	54	48	8	тр460х5	ХМ92
AHX3292	440	460	349	360	485.33	484	56	50	8	тр480х5	ХМ96
AHX3296	460	480	364	376	506.5	505	58	52	8	тр500х5	ХМ/500
АН3120	95	100	64	68	104.5	104	14	11	4	М110х2	КМ22
АН3122	105	110	68	72	114.83	114	14	11	4	М120х2	КМ24
АН3124	115	120	75	79	125.33	124	15	12	4	М130х2	км2
АН3126	125	130	78	82	135.58	135	15	12	4	М140х2	КМ28
АН3128	135	140	83	88	145.92	145	17	14	4	М150х2	КМ30
АНХ3130	145	150	96	101	156.92	156	18	15	4	М160х3	КМ32
AHX3132	150	160	103	108	167.42	166	19	16	5	М170х3	КМ34
AHX3134	160	170	104	109	177	176	19	16	5	М180х3	КМ36
AHX3136	170	180	116	122	188.33	187	22	19	5	М190х3	КМ38
AHX3138	180	190	125	131	198.75	197	26	20	5	М200х3	КМ40
АН3140	190	200	134	140	209.42	208	27	21	5	ТР220х4	КМ44
АН3144	200	220	145	151	230.17	229	29	23	5	ТР240x4	КМ48
АН3148	220	240	154	161	250.83	249	31	25	5	тр260х4	КМ52
AHX3152	240	260	172	179	272.25	271	32	26	6	тр280х4	КМ56
AHX3156	260	280	175	183	292.42	291	34	28	6	ТР300х4	ХМ60
АНХ3160	280	300	192	200	313.67	312	36	30	6	ТР320х5	ХМ64
AHX3164	300	320	209	217	335	334	37	31	6	тр340х5	ХМ68
AHX3168	320	340	225	234	356.25	355	39	33	6	тр360х5	ХМ72
AHX3172	340	360	229	238	376.42	375	41	35	6	тр380х5	ХМ76
AHX3176	360	380	232	242	396.67	395	42	36	6	ТР400х5	ХМ80
АНХ3180	380	400	240	250	417.17	416	44	38	6	тр420х5	ХМ84
AHX3184	400	420	266	276	439.17	438	46	40	8	тр440х5	ХМ88
AHX3188	420	440	270	281	459.42	458	48	42	8	тр460х5	ХМ92
AHX3192	440	460	285	296	480.58	479	49	43	8	тр480х5	ХМ96
AHX3196	460	480	295	307	501.33	500	51	45	8	тр500х5	ХМ/500
АН3024	115	120	60	64	124	123.5	16	13	4	Мл 30x2	КМЛ26
АН3026	125	130	67	71	134.5	134	17	14	4	Мл 40x2	КМЛ28
АН3028	135	140	68	73	144.67	144	17	14	4	Мл 50x2	Кл3030
АН3030	145	150	72	77	154.92	154	18	15	4	М160х3	КНИЛ32
АН3032	150	160	77	82	165.25	164	19	16	5	М170х3	Книл34
АН3034	160	170	85	90	175.83	174	20	17	5	М180х3	КНИЛ36
АН3036	170	180	92	98	186.25	185	23	17	5	М190х3	КНИЛ38
AHX3038	180	190	96	102	196.5	195	24	18	5	М200х3	40 км
АНХ3040	190	200	102	108	206.92	205	25	19	5	ТР210х4	КМ42
AHX3044	200	220	111	117	227.58	226	26	20	5	ТР230х4	КМ46
АН3048	220	240	116	123	248	247	27	21	5	тр260х4	ХМЛ52
АН3052	240	260	128	135	268.83	267	29	23	6	тр280х4	ХМЛ56
АН3056	260	280	131	139	289.08	288	30	24	6	ТР300х4	ХМЛ60
АН3060	280	300	145	153	310.08	309	32	26	6	ТР320х5	ХМЛ64
AHX3064	300	320	149	157	330.33	329	33	27	6	тр340х5	ХМЛ68
AHX3068	320	340	162	171	351.42	350	34	28	6	тр360х5	ХМЛ72
AHX3072	340	360	167	176	371.67	370	36	30	6	тр380х5	ХМЛ76
AHX3076	360	380	170	180	391.92	390	37	31	6	ТР400х5	ХМЛ80
АНХ3080	380	400	183	193	412.83	411	39	33	6	тр420х5	ХИНИЛ84
AHX3084	400	420	186	196	433	432	40	34	8	тр440х5	РОТ88
AHX3088	420	440	194	205	453.67	452	41	35	8	тр460х5	ХМЛ92
AHX3092	440	460	202	213	474.17	473	43	37	8	тр480х5	ХМЛ96
AHX3096	460	480	205	217	494.42	493	44	38	8	тр500х5	ХМЛ/500

Закрепительные втулки и стяжные втулки: Стяжные втулки серии OH
Адаптировать SIeeve	Вал d1	Размеры (мм)							Ccmposition
Адаптировать SIeeve	Хм	d	d2	Б1	Б2	Г1	A	G	сито	Накидная гайка	Локкарта
OH3144	200	220	280	161	44	М6	4.2	Т220Х4	А3144	КМ44	МС44
OH3148	220	240	300	172	46	М6	4.2	Т240Х4	А3148	КМ48	МС48
OH3152	240	260	330	190	49	М6	4.2	Т260Х4	А3152	КМ52	МС52
OH3156	260	280	350	195	51	М6	4.2	Т280Х4	А3156	КМ56	МС56
OH3160	280	300	380	208	53	М6	4.2	Т300Х4	А3160	КМ60	МС60
OH3164	300	320	400	226	56	М6	4	Т320Х5	А3164	КМ64	МС64
OH3168	320	340	440	254	72	М6	4	Т340Х5	А3168	КМ68	МС68
OH3172	340	360	460	259	75	М6	4	Т360Х5	А3172	КМ72	МС72
OH3176	360	380	490	264	77	М6	4	Т380Х5	А3176	КМ76	МС76
OH3180	380	400	520	272	82	М6	4	Т400Х5	А3180	КМ80	МС80
OH3184	400	420	540	304	90	М6	4	Т420Х5	А3184	КМ84	MS84
OH3188	410	440	560	307	90	М8	6.5	Т440Х5	А3188	КМ88	MS88
OH3192	430	460	580	326	95	М8	6.5	Т460Х5	А3192	КМ92	МС92
OH3196	450	480	620	335	95	М8	6.5	Т480Х5	А3196	КМ96	МС96
OH3044	200	220	260	126	41	М6	4.2	Т220Х4	А3044	КМЛ44	MSL44
OH3048	220	240	290	133	46	М6	4.2	Т240Х4	А3048	Кмма	MSL48
OH3052	240	260	310	145	46	М6	4.2	Т260Х4	А3052	КМЛ52	МСЛ52
OH3056	260	280	330	152	50	М6	4.2	Т280Х4	А3056	КМЛ56	МСЛ56
OH3060	280	300	360	168	54	М6	4.2	Т300Х4	А3060	КМЛ60	МСЛ60
OH3064	300	320	380	171	55	М6	4	Т320Х5	А3064	КМЛ64	МСЛ64
OH3068	320	340	400	187	58	М6	4	Т340Х5	А3068	КМЛ68	МСЛ68
OH3072	340	360	420	188	58	М6	4	Т360Х5	А3072	КМЛ72	МСЛ72
OH3076	360	380	450	193	62	М6	4	Т380Х5	А3076	КМЛ76	МСЛ76
OH3080	380	400	470	210	66	М6	4	Т400Х5	А3080	КМЛ80	MSL80
OH3084	400	420	490	212	66	М6	4	Т420Х5	А3084	КМЛ84	МСЛ84
OH3088	410	440	520	228	77	М8	6.5	Т440Х5	А3088	КМЛ88	МСЛ88
OH3092	430	460	540	234	77	М8	6.5	Т460Х5	А3092	КМЛ92	МСЛ92
OH3096	450	480	560	237	77	М8	6.5	Т480Х5	А3096	КМЛ96	МСЛ96
OH2344	200	220	280	186	44	М6	4.2	Т220Х4	А2344	ХМ44	МС44
OH2348	220	240	300	199	46	М6	4.2	Т240Х4	А2348	ХМ48	МС48
OH2352	240	260	330	211	49	М6	4.2	Т260Х4	А2352	ХМ52	МС52
OH2356	260	280	350	224	51	М6	4.2	Т280Х4	А2356	ХМ56	МС56

Закрепительные втулки и стяжные втулки:Стяжные втулки серии AOH
Адаптировать SIeeve	Размер (мм)							Накидная гайка
Адаптировать SIeeve	d1	L	b	Ро	e	t	Д1	Накидная гайка
АОН2332	150	140	24	М6	4.5	7	М180Х3	КМ36
АОН2334	160	146	24	М6	4.5	7	М190Х3	КМ38
АОН2336	170	154	26	М6	4.5	7	М200Х3	КМ40
АОН2338	180	160	26	М6	4.5	7	Т210Х4	ХМ42
АОН2340	190	170	30	М6	4.5	7	Т220Х4	ХМ44
АОН2344	200	181	30	ПТ 1/8	8	12	Т240Х4	ХМ48
Ежемесячно	220	189	30	ПТ 1/8	8	12	Т260Х4	ХМ52
АОН2352	240	205	30	ПТ 1/8	8	12	Т290Х4	ХМ58
АОН2356	260	212	30	ПТ 1/8	8	12	Т310Х5	ХМ62
АОН3132	150	103	16	М6	4.5	7	М180Х3	КМ36
АОН3134	160	104	16	М6	4.5	7	М190Х3	КМ38
АОН3136	170	116	19	М6	4.5	7	М200Х3	КМ40
АОН3138	180	125	20	М6	4.5	7	Т210Х4	ХМ42
Аа3140	190	134	21	М6	4.5	7	Т220Х4	ХМ44
АОН3144	200	145	23	ПТ 1/8	8	12	Т240Х4	ХМ48
АЛОХИУ314	220	154	25	ПТ 1/8	8	12	Т260Х4	ХМ52
АОН3152	240	172	26	ПТ 1/8	8	12	Т290Х4	ХМ58
АОН3156	260	175	28	ПТ 1/8	8	12	Т310Х4	ХМ62
АОН3160	280	192	30	ПТ 1/8	8	12	Т330Х5	ХМ66
АОН3164	300	209	31	ПТ 1/8	8	12	Т350Х5	ХМ70
Аа318	320	225	33	ПТ 1/8	8	12	Т370 х 5	ХМ74
АОН3172	340	229	35	ПТ 1/8	8	12	Т400Х5	ХМ80
ао3173	360	232	36	ПТ 1/8	8	12	Т420Х5	ХМ84
АоХ3180	380	240	38	ПТ 1/8	8	12	Т440Х5	ХМ88
АОН3184	400	266	40	ПТ 1/8	8	12	Т460Х5	ХМ92
АОАХ3188	420	270	42	ПТ 1/8	8	12	Т480Х5	ХМ96
АОН3192	440	285	43	ПТ 1/8	8	12	Т510Х6	ХМ102
Аа319	460	295	45	ПТ 1/8	8	12	Т530 х 6	ХМ106
АОН3032	150	77	16	М6	4	7	М170 х 3	КМ34
АОН3034	160	85	17	М6	4	7	М180 х 3	КМ36
АОН3036	170	92	17	М6	4	7	М190 х 3	КМ38
АОН3038	180	96	18	М6	4	7	Т205Х4	ХМ41
АОН3040	190	102	19	М6	4	7	Т215 х 4	ХМ43
АОН3044	200	111	20	ПТ1/8	8	12	Т235 х 4	ХМ47
АОН3048	220	116	21	ПТ1/8	8	12	Т260 х 4	ХМ52
АОН3052	240	128	23	ПТ1/8	8	12	Т280 х 4	ХМ56
АОН3056	260	131	24	ПТ1/8	8	12	Т300 х 4	ХМ60
АОН3060	280	145	26	ПТ1/8	8	12	Т320 х 5	ХМ64
АОН3064	300	149	27	ПТ1/8	8	12	Т345 х 5	ХМ69
АОИХ'68	320	162	28	ПТ1/8	8	12	Т365 х 5	ХМ73
АОН3072	340	167	30	ПТ1/8	8	12	Т385 х 5	ХМ77
АОН3076	360	170	31	ПТ1/8	8	12	Т410 х 5	ХМ82
АОН3080	380	183	33	ПТ1/8	8	12	Т430 х 5	Хм86
АОН3084	400	186	34	ПТ1/8	8	12	Т450 х 5	ХМ90
АОН3088	420	194	35	ПТ1/8	8	12	Т470 х 5	ХМ94
АОН3092	440	202	37	ПТ1/8	8	12	Т490 х 5	ХМ98
АОН3096	460	205	38	ПТ1/8	8	12	Т520 х 6	ХМ104
АОН3232	150	124	20	М6	4.5	7	М180 х 3	КМ36
АОН3234	160	134	24	М6	4.5	7	М190 х 3	КМ38
АОН3236	170	140	24	М6	4.5	7	М200Х3	КМ40
АОН3238	180	145	25	М6	4.5	7	Т210 х 4	ХМ42
Анано224	190	153	25	М6	4.5	7	Т220 х 4	ХМ44
АОН3260	280	228	34	ПТ1/8	8	12	Т330 х 5	ХМ66
АОН3264	300	246	36	ПТ1/8	8	12	Т350 х 5	ХМ70
АОН3268	320	264	38	ПТ1/8	8	12	Т370 х 5	ХМ74
АОН3272	340	274	40	ПТ1/8	8	12	Т400 х 5	ХМ80
АОН3276	360	284	42	ПТ1/8	8	12	Т420 х 5	ХМ84
Апельсин38	380	302	44	ПТ1/8	8	12	Т440 х 5	ХМ88
АоХАЙХА ДОМ2	400	321	46	ПТ1/8	8	12	Т460 х 5	ХМ92
АОН3288	420	330	48	ПТ1/8	8	12	Т480 х 5	ХМ96
АОН3292	440	349	50	ПТ1/8	8	12	Т510 х 5	ХМ102
Антер22	460	364	52	ПТ1/8	8	12	Т530 х 5	ХМ106

Закрепительные втулки и стяжные втулки: Контргайки
модель
затянуть гайку			размер
Правая рука	Левая рука		d2G	Дм	б1	И	m	n
КМ0	КМ0Л	МБ	М10Х0,75	18	4	13.5	3	2
КМ1	К м1л	МБ1	М12Х1	22	4	17	3	2
км2	КМ2Л	МБ2	М15Х1	25	5	21	4	2
КМ3	КМ3Л	МБ3	М17Х1	28	5	24	4	2
КМ4	КМ4Л	МБ4	М20Х1	32	6	26	4	2
КМ5	КМ5Л	МБ5	М25Х1,5	38	7	32	5	2
КМ6	КМ6Л	МБ6	М30Х1,5	45	7	38	5	2
КМ7	КМ7Л	МБ7	М35Х1,5	52	8	44	5	2
КМ8	КМ8Л	МБ8	М40Х1,5	58	9	50	6	2.5
КМ9	КМ9Л	МБ9	М45Х1,5	65	10	56	6	2.5
КМ10	КМ10Л	МБ10	М50Х1,5	70	11	61	6	2.5
КМ11	КМ11Л	МБ11	М55Х2	75	11	67	7	3
КМ12	КМ12Л	МБ12	М60Х2	80	11	73	7	3
13 км	КМ13Л	МБ13	М65Х2	85	12	79	7	3
КМ14	КМ14Л	МБ14	М70Х2	92	12	85	8	3.5
15 км	КМ15Л	МБ15	М75Х2	98	13	90	8	3.5
КМ16	КМ16Л	МБ16	М80Х2	105	15	95	8	3.5
КМ17	18 км	МБ17	М85Х2	110	16	102	8	3.5
KM18	КМ18Л	МБ18	М90Х2	120	16	108	10	4
Ко19	км19л	МБ19	М95Х2	125	17	113	10	4
КМ20	КМ20Л	МБ20	М100Х2	130	18	120	10	4
КМ21	КМ21Л	МБ21	М105Х2	140	18	126	12	5
КМ22	КМ22Л	МБ22	М110Х2	145	19	133	12	5
КМ23	КМ23Л	МБ23	М115Х2	150	19	137	12	5
КМ24	28 км.	МБ24	М120Х2	155	20	138	12	5
км2	км2с	МБ25	М125Х2	160	21	148	12	5
км2	КМ26Л	МБ26	М130Х2	165	21	149	12	5
КМ27	км27л	МБ27	М135Х2	175	22	160	14	6
КМ28	КМ28Л	МБ28	М140Х2	180	22	160	14	6
КМ29	КМ29Л	МБ29	М145Х2	190	24	171	14	6
КМ30	КМ30Л	МБ30	М150Х2	195	24	171	14	6
КМ31	КМ31Л	МБ31	М155Х3	200	25	182	16	7
КМ32	КМ32Л	МБ32	М160Х3	210	25	182	16	7
КМ33	КМ33Л	МБ33	М165Х3	210	26	193	16	7
КМ34	КМ34Л	МБ34	М170Х3	220	26	193	16	7
КМ36	КМ36Л	МБ36	М180Х3	230	27	203	18	8
КМ38	КМ38Л	МБ38	М190Х3	240	28	214	18	8
КМ40	КМ40Л	МБ40	М200Х3	250	29	226	18	8
КМЛ24	МБЛ24		М120Х2	145	20	135	12	5
КМЛ26	МБЛ26		М130Х2	155	21	145	12	5
КМЛ28	МБЛ28		М140Х2	165	22	155	12	5
Кл3030	МБЛ30		М150Х2	180	24	170	14	5
КМЛ32	МБЛ32		М160Х3	190	25	180	14	5
КМЛ34	МБЛ34		М170Х3	200	26	190	16	5
КМЛ36	МБЛ36		М180Х3	210	27	200	16	5
КМЛ38	МБЛ38		М190Х3	220	28	210	16	5
40 км	МБЛ40		М200Х3	240	29	220	18	8

Закрепительные втулки и стяжные втулки: Стопорное кольцо FRM
Фиксирующее кольцо	Размер		Фиксирующее кольцо	Размер		Фиксирующее кольцо	Размер
Фиксирующее кольцо	D	B	Фиксирующее кольцо	D	B	Фиксирующее кольцо	D	B

ФРМ 52/4,5	52	4.5	ФРМ 140/5	140	5	ФРМ 225/10	225	10
ФРМ 52/6	52	6	ФРМ 140/8,5	140	8.5	ФРМ 230/15	230	15
			ФРМ 140/10	140	10	ФРМ 230/13	230	13
ФРМ 62/3	62	3	ФРМ 140/12,5	140	12.5	ФРМ 230/25	230	25
ФРМ 62/5	62	5	ФРМ 140/16	140	16
ФРМ 62/6,5	62	6.5				ФРМ 240/5	240	5
ФРМ 62/7	62	7	ФРМ 150/5	150	5	ФРМ 240/10	240	10
			ФРМ 150/9	150	9	ФРМ 240/20	240	20
ФРМ 72/3	72	3	ФРМ 150/10	150	10	ФРМ 250/5	250	5
ФРМ 72/5	72	5	ФРМ 150/12,5	150	12.5
ФРМ 72/7	72	7	ФРМ 150/13	150	13	ФРМ 250/15	250	15
ФРМ 72/8	72	8	ФРМ 150/16,5	150	16.5	ФРМ 250/28	250	28

ФРМ 80/4	80	4	ФРМ 160/5	160	5	ФРМ 260/5	260	5
ФРМ 80/8	80	8	ФРМ 160/6,3	160	6.3	ФРМ 260/10	260	10
ФРМ 80/9	80	9	ФРМ 160/10	160	10	ФРМ 260/20,5	260	20.5
ФРМ 80/10,5	80	10.5	ФРМ 160/12,5	160	12.5
			ФРМ 160/14	160	14	ФРМ 270/5	270	5
ФРМ 85/4	85	4	ФРМ 160/17,5	160	17.5	ФРМ 270/16,5	270	16.5
ФРМ 85/6	85	6				ФРМ 270/30,5	270	30.5
			ФРМ 170/5	170	5
ФРМ 90/4	90	4	ФРМ 170/12,5	170	12.5	ФРМ 280/5	280	5
ФРМ 90/9	90	9	ФРМ 170/14,5	170	14.5	ФРМ 280/10	280	10
ФРМ 90/10,5	90	10.5	ФРМ 170/18	170	18	ФРМ 280/22,5	280	22.5

ФРМ 100/4	100	4	ФРМ 180/4,85	180	4.85	ФРМ 290/5	290	5
ФРМ 100/9,5	100	9.5	ФРМ 180/5	180	5	ФРМ 290/10	290	10
ФРМ 100/11,5	100	11.5	ФРМ 180/10	180	10	ФРМ 290/17	290	17
			ФРМ 180/12	180	12	ФРМ 290/33	290	33
ФРМ 110/4	110	4	ФРМ 180/14,5	180	14.5
ФРМ 110/10	110	10	ФРМ 180/18	180	18	ФРМ 300/5	300	5
ФРМ 110/10,5	110	10.5				ФРМ 300/10	300	10
ФРМ 110/13	110	13	ФРМ 190/5	190	5	ФРМ 300/25	300	25
			ФРМ 190/15,5	190	15.5
ФРМ 120/4	120	4				ФРМ 310/10	310	10
ФРМ 120/10	120	10	ФРМ 200/5.1	200	5.1
ФРМ 120/11	120	11	ФРМ 200/6,5	200	6.5	ФРМ 320/5	320	5
ФРМ 120/14	120	14	ФРМ 200/10	200	10	ФРМ 320/10	320	10
			ФРМ 200/13,5	200	13.5	ФРМ 320/26,5	320	26.5
ФРМ 125/4	125	4	ФРМ 200/17,5	200	17.5
ФРМ 125/7,5	125	7.5	ФРМ 200/21	200	21	ФРМ 340/5	340	5
						ФРМ 340/10	340	10
ФРМ 130/5	130	5	ФРМ 210/10	210	10
ФРМ 130/8	130	8
ФРМ 130/10	130	10	ФРМ 215/5	215	5
ФРМ 130/12,5	130	12.5	ФРМ 215/6,5	215	6.5
ФРМ 130/15,5	130	15.5	ФРМ 215/14	215	14
			ФРМ 215/19,5	215	19.5
			ФРМ 215/23	215	23

Закрепительные втулки и стяжные втулки: стопорные шайбы
ЭЛЕМЕНТ	РАЗМЕР
ЭЛЕМЕНТ	d	Дс	s	И	E	F	K
МБЛ24	120	151	2	135	14	115	12
МБЛ26	130	161	2	145	14	125	12
МБЛ28	140	171	2	155	16	135	14
МБЛ30	150	188	2	170	16	145	14
МБЛ32	160	199	2.5	180	18	154	16
МБЛ34	170	211	2.5	190	18	164	16
МБЛ36	180	221	2.5	200	20	174	18
МБЛ38	190	231	2.5	210	20	184	18
МБЛ40	200	248	2.5	222	20	194	18

Основные преимущества продажи

- Совместим со всеми стандартными подшипниками с коническим отверстием.

- Экономия времени и труда при монтаже и демонтаже

- Уменьшает необходимость точной обработки валов.

- Обеспечивает гибкое позиционирование подшипника

- Соответствует спецификациям ISO и SKF.

- Сокращение запасов за счет стандартизации

Применение подшипников

Закрепительные втулки подходят для использования в широком спектре отраслей и типов оборудования. Они прекрасно работают с электродвигателями, вентиляторами, насосами, редукторами, конвейерными системами, дробилками, текстильным оборудованием и ветряными турбинами. Втулки обеспечивают надежный монтаж подшипников в средах с осевым смещением, вибрацией или тяжелыми радиальными нагрузками. Благодаря их гибкости инженеры и бригады технического обслуживания могут использовать их в новых узлах или модернизировать существующее оборудование с минимальными модификациями.

Гарантия качества

Компания BMT гарантирует, что каждая переходная втулка производится под строгим контролем качества, полностью следуя протоколам ISO 9001:2015. От поиска сырья до окончательной проверки мы упорно придерживаемся нулевого допуска дефектов. Каждый продукт проверяется на точность размеров, качество поверхности и твердость, чтобы убедиться, что он соответствует международным стандартам. Четкая маркировка продуктов и возможность отслеживания облегчают управление запасами и замену.

Проблемы клиентов

Клиенты обычно беспокоятся о совместимости, долговечности и простоте использования. Закрепительные втулки компании BMT решают эти проблемы благодаря четкой маркировке размеров, точности изготовления и универсальной совместимости с подшипниками основных марок. Наши втулки уменьшают количество ошибок при установке, минимизируют время простоя и позволяют производить замену в полевых условиях без необходимости использования современных инструментов или обучения. Мы также предоставляем превосходную техническую поддержку и рекомендации по применению, которые помогут выбрать правильную гильзу.

Технические параметры

№ закрепительной втулки Диаметр вала (мм)	Диаметр втулки (мм)	Внешний	Диаметр (мм)	Ширина (мм)	Динамическая нагрузка (Н)	Статическая нагрузка (Н)
H306	25	30	40	38	20000	12000
H307	30	35	45	40	24000	14000
H308	35	40	50	42	28000	16000
H309	40	45	55	45	32000	18000
H310	45	50	60	47	36000	21000
H311	50	55	65	50	40000	24000
H312	55	60	70	52	44000	26000
H313	60	65	75	55	48000	29000
H314	65	70	80	58	52000	32000
H315	70	75	85	60	56000	35000

Преимущества продукта

- Многоразовые и экономичные.

- Упрощает инвентаризацию и закупки.

- Обеспечивает лучшее распределение нагрузки и выравнивание вала.

- Идеальное и новое применение для модернизации

- Уменьшает износ валов.

- Высокая устойчивость к ударам, коррозии и вибрации.

Инструкции по использованию для повышения производительности

1. Полностью очистите вал и втулку.

2. Наденьте закрепительную втулку на вал в соответствующее положение вправо.

3. Установите подшипник на втулку и вручную затяните контргайку.

4. Затяните гайку еще сильнее, используя крюк или гаечный ключ.

5. Установите стопорную шайбу, чтобы закрепить гайку.

6. Проверьте выравнивание подшипников и запустите машину на низкой скорости для проверки.

7. Повторно проверьте герметичность после начального периода эксплуатации.

Почему стоит выбрать БМТ?

Закрепительные втулки компании BMT предлагают разумный, эффективный и экономичный способ установки подшипников на цилиндрические валы. В настоящее время они являются популярным вариантом для отраслей промышленности по всему миру благодаря их глобальной совместимости, простоте использования и соответствию стандартам SKF. Благодаря высокоточному производству, сертифицированному ISO качеству и стремлению к удовлетворению клиентов компания BMT гарантирует, что ваше оборудование работает более плавно, дольше и с меньшими простоями. Выберите закрепительные втулки компании BMT, чтобы повысить производительность и надежность уже сегодня.

Горячие Теги: Переходные втулки

Связанная категория

Отправить запрос

Контакты



Адрес

№ 183, Лунфэн, к западу от промышленной зоны Чжантин, Юяо, Нинбо, Китай


Тел.

+86-15990260649


Электронная почта

info@demy-bearing.com

Отправьте спецификации на промышленные подшипники, радиальные шарикоподшипники, конические роликоподшипники и многое другое. Команда BMT ответит в течение 24 часов и предложит конкурентоспособные цены на долговечные подшипники.
