Установленные подшипники и корпуса

Навесные подшипники и корпуса представляют собой интегрированные блоки, объединяющие подшипник с корпусом и предназначенные для обеспечения стабильной поддержки вращающихся валов в различных механических системах. Они широко используются в таких секторах, как логистика, производство и сельское хозяйство. Чтобы удовлетворить различные требования к установке, BMT предлагает различные типы корпусов. Подшипник и корпус эффективно справляются с радиальными и спорадическими осевыми нагрузками.

Отправить запрос

Описание продукта

Что представляет собой этот продукт

Установленные подшипники и корпуса обычно включают в себя подшипник (например, шариковый, роликовый или сферический подшипник), корпус, который окружает и поддерживает подшипник, а также элементы крепления, такие как основания, фланцы или шпильки. Корпус обычно изготавливается из чугуна, ковкого чугуна или иногда из нержавеющей стали, выбранной из-за ее жесткости и устойчивости к факторам окружающей среды.

Внутренний подшипник предварительно установлен в корпусе, что обеспечивает правильное выравнивание и снижает необходимость регулировки на месте. В ситуациях, когда присутствует пыль, влага или мусор, некоторые модели оснащены уплотнениями или щитками для защиты подшипника от загрязнений. Основываясь на реальных результатах, эта интегрированная конструкция упрощает установку и способствует долговременной и надежной работе.

Mounted Bearings And Housings

Технические параметры

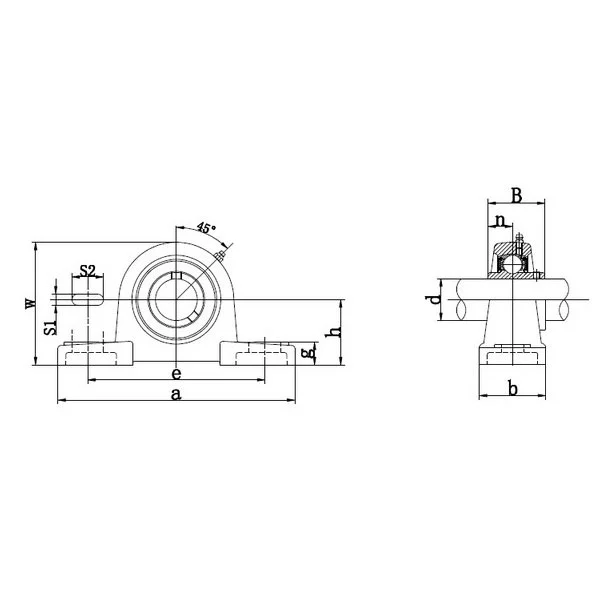

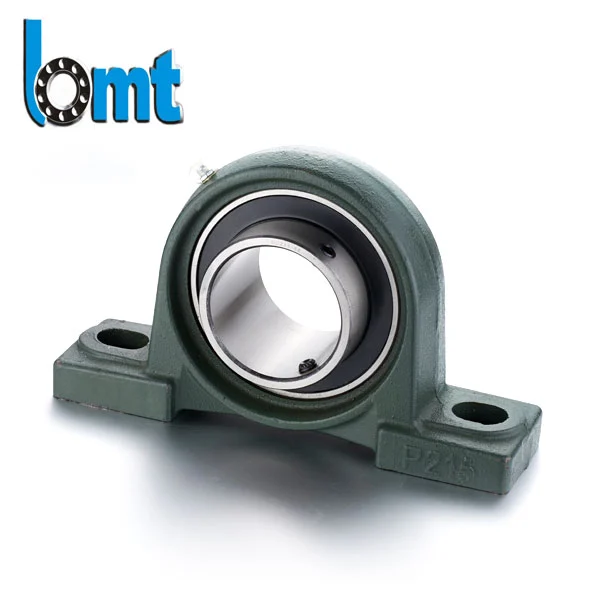

Подушка: UCP200, 300
№ блока.	Диаметр вала d	Размеры (мм)										BoltSizemminch	Номер подшипника.	Корпус №.
№ блока.	мм	h	a	e	b	С1	С2	g	w	B	n	BoltSizemminch	Номер подшипника.	Корпус №.
UCP201	12	30.2	127	95	38	13	19	14	61	31	12.7	М10	UC201	Р203
УКП201-8		30.2	127	95	38	13	19	14	61	31	12.7	3/8	UC201-8	Р203
UCP202	15	30.2	127	95	38	13	19	14	61	31	12.7	М10	UC202	Р203
УКП202-9		30.2	127	95	38	13	19	14	61	31	12.7	3/8	UC202-9	Р203
УКП202-10		30.2	127	95	38	13	19	14	61	31	12.7	3/8	UC202-10	Р203
UCP203	17	30.2	127	95	38	13	19	14	61	31	12.7	М10	UC203	Р203
УКП203-11		30.2	127	95	38	13	19	14	61	31	12.7	3/8	UC203-11	Р203
UCP204	20	33.3	127	95	38	13	19	14	64	31	12.7	М10	UC204	P204
УКП204-12		33.3	127	95	38	13	19	14	64	31	12.7	3/8	UC204-12	P204
UCP205	25	36.5	140	105	38	13	19	15	70	34	14.3	М10	UC205	Р205
УКП205-13		36.5	140	105	38	13	19	15	70	34	14.3	44628	UC205-13	Р205
УКП205-14		36.5	140	105	38	13	19	15	70	34	14.3	44628	UC205-14	Р205
УКП205-15		36.5	140	105	38	13	19	15	70	34	14.3	44628	UC205-15	Р205
УКП205-16		36.5	140	105	38	13	19	15	70	34	14.3	44628	UC205-16	Р205
UCP206	30	42.9	165	121	48	17	20	17	82	38.1	15.9	М14	UC206	P206
УКП206-17		42.9	165	121	48	17	20	17	82	38.1	15.9	1/2	UC206-17	P206
УКП206-18		42.9	165	121	48	17	20	17	82	38.1	15.9	1/2	UC206-18	P206
УКП206-19		42.9	165	121	48	17	20	17	82	38.1	15.9	1/2	UC206-19	P206
УКП206-20		42.9	165	121	48	17	20	17	82	38.1	15.9	1/2	UC206-20	P206
UCP207	35	47.6	167	127	48	17	21	18	93	42.9	17.5	М14	UC207	P207
УКП207-20		47.6	167	127	48	17	21	18	93	42.9	17.5	1/2	UC207-20	P207
УКП207-21		47.6	167	127	48	17	21	18	93	42.9	17.5	1/2	UC207-21	P207
УКП207-22		47.6	167	127	48	17	21	18	93	42.9	17.5	1/2	UC207-22	P207
УКП207-23		47.6	167	127	48	17	21	18	93	42.9	17.5	1/2	UC207-23	P207
UCP208	40	49.2	184	137	54	17	21	18	98	49.2	19	М14	UC208	P208
УКП208-24		49.2	184	137	54	17	21	18	98	49.2	19	1/2	UC208-24	P208
УКП208-25		49.2	184	137	54	17	21	18	98	49.2	19	1/2	UC208-25	P208
UCP209	45	54	190	146	54	17	21	20	106	49.2	19	М14	UC209	P209
УКП209-26		54	190	146	54	17	21	20	106	49.2	19	1/2	UC209-26	P209
УКП209-27		54	190	146	54	17	21	20	106	49.2	19	1/2	UC209-27	P209
УКП209-28		54	190	146	54	17	21	20	106	49.2	19	1/2	UC209-28	P209
УКП210	50	57.2	206	159	60	20	25	21	113	51.6	19	М16	UC210	Р210
УКП210-29		57.2	206	159	60	20	25	21	113	51.6	19	5/8	UC210-29	Р210
УКП210-30		57.2	206	159	60	20	25	21	113	51.6	19	5/8	UC210-30	Р210
УКП210-31		57.2	206	159	60	20	25	21	113	51.6	19	5/8	UC210-31	Р210
УКП210-32		57.2	206	159	60	20	25	21	113	51.6	19	5/8	UC210-32	Р210
UCP211	55	63.5	219	171	60	20	25	23	124	55.6	22.2	М16	UC211	Р211
УКП211-32		63.5	219	171	60	20	25	23	124	55.6	22.2	5/8	UC211-32	Р211
УКП211-33		63.5	219	171	60	20	25	23	124	55.6	22.2	5/8	UC211-33	Р211
УКП211-34		63.5	219	171	60	20	25	23	124	55.6	22.2	5/8	UC211-34	Р211
УКП211-35		63.5	219	171	60	20	25	23	124	55.6	22.2	5/8	UC211-35	Р211
UCP212	60	69.8	241	184	70	20	25	25	138	65.1	25.4	М16	UC212	Р212
УКП212-36		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-36	Р212
УКП212-37		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-37	Р212
УКП212-38		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-38	Р212
УКП212-39		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-39	Р212
UCP213	65	76.2	265	203	70	25	30	27	151	65.1	25.4	М20	UC213	Р213
УКП213-40		76.2	265	203	70	25	30	27	151	65.1		3/4	UC213-40	Р213
УКП213-41		76.2	265	203	70	25	30	27	151	65.1		3/4	UC213-41	Р213
UCP214	70	79.4	266	210	72	25	30	27	155	74.6	30.2	М20	UC214	Р214
УКП214-42		79.4	266	210	72	25	30	27	155	74.6	30.2	3/4	UC214-42	Р214
УКП214-43		79.4	266	210	72	25	30	27	155	74.6	30.2	3/4	UC214-43	Р214
УКП214-44		79.4	266	210	72	25	30	27	155	74.6	30.2	3/4	UC214-44	Р214
UCP215	75	82.6	275	217	74	25	30	28	162	77.8	33.3	М20	UC215	Р215
УКП215-45		82.6	275	217	74	25	30	28	162	77.8	33.3	3/4	UC215-45	Р215
УКП215-46		82.6	275	217	74	25	30	28	162	77.8	33.3	3/4	UC215-46	Р215
УКП215-47		82.6	275	217	74	25	30	28	162	77.8	33.3	3/4	UC215-47	Р215
УКП215-48		82.6	275	217	74	25	30	28	162	77.8	33.3	3/4	UC215-48	Р215
UCP216	80	88.9	292	232	78	25	30	30	174	82.6	33.3	М20	UC216	Р216
УКП216-49		88.9	292	232	78	25	30	30	174	82.6	33.3	3/4	UC216-49	Р216
УКП216-50		88.9	292	232	78	25	30	30	174	82.6	33.3	3/4	UC216-50	Р216
УКП216-51		88.9	292	232	78	25	30	30	174	82.6	33.3	3/4	UC216-51	Р216
UCP217	85	95.2	310	247	83	25	30	32	185	85.7	34.1	М20	UC217	Р217
УКП217-52		95.2	310	247	83	25	30	32	185	85.7	34.1	3/4	UC217-52	Р217
УКП217-53		95.2	310	247	83	25	30	32	185	85.7	34.1	3/4	UC217-53	Р217
УКП217-55		95.2	310	247	83	25	30	32	185	85.7	34.1	3/4	UC217-55	Р217
UCP218	90	101.6	327	262	88	27	33	33	198	96	39.7	М22	UC218	Р218
УКП218-56		101.6	327	262	88	27	33	33	198	96	39.7	7/8	UC218-56	Р218
УКП305	25	45	175	132	45	17	20	15	85	38	15	М14	UC305	P305
УКП305-14		45	175	132	45	17	20	15	85	38	15	1/2	UC305-14	P305
УКП305-15		45	175	132	45	17	20	15	85	38	15	1/2	UC305-15	P305
УКП305-16		45	175	132	45	17	20	15	85	38	15	1/2	UC305-16	P305
CP306	30	50	180	140	50	17	20	18	95	43	17	М14	С306	P306
CP306-18		50	180	140	50	17	20	18	95	43	17	1/2	UC306-18	P306
CP306-19		50	180	140	50	17	20	18	95	43	17	1/2	UC306-19	P306
UCP307	35	56	210	160	56	17	25	20	106	48	19	М14	UC307	P307
УКП307-20		56	210	160	56	17	25	20	106	48	19	1/2	UC307-20	P307
УКП307-21		56	210	160	56	17	25	20	106	48	19	1/2	UC307-21	P307
УКП307-22		56	210	160	56	17	25	20	106	48	19	1/2	UC307-22	P307
УКП307-23		56	210	160	56	17	25	20	106	48	19	1/2	UC307-23	P307
UCP308	40	60	220	170	60	17	27	22	116	52	19	М14	С308	P308
УКП308-24		60	220	170	60	17	27	22	116	52	19	1/2	UC308-24	P308
УКП308-25		60	220	170	60	17	27	22	116	52	19	1/2	UC308-25	P308
UCP309	45	67	245	190	67	20	30	24	129	57	22	М16	UC309	P309
УКП309-26		67	245	190	67	20	30	24	129	57	22	5/8	UC309-26	P309
УКП309-27		67	245	190	67	20	30	24	129	57	22	5/8	UC309-27	P309
УКП309-28		67	245	190	67	20	30	24	129	57	22	5/8	UC309-28	P309
УКП310	50	75	275	212	75	20	35	27	143	61	22	М16	UC310	Р310
УКП310-30		75	275	212	75	20	35	27	143	61	22	5/8	UC310-30	Р310
УКП310-31		75	275	212	75	20	35	27	143	61	22	5/8	UC310-31	Р310
UCP311	55	80	310	236	80	20	38	30	154	66	25	М16	UC311	P311
УКП311-32		80	310	236	80	20	38	30	154	66	25	5/8	UC311-32	P311
УКП311-34		80	310	236	80	20	38	30	154	66	25	5/8	UC311-34	P311
УКП311-35		80	310	236	80	20	38	30	154	66	25	5/8	UC311-35	P311
UCP312	60	85	330	250	85	25	38	32	165	71	26	М20	UC312	P312
УКП312-36		85	330	250	85	25	38	32	165	71	26	3/4	UC312-36	P312
УКП312-38		85	330	250	85	25	38	32	165	71	26	3/4	UC312-38	P312
УКП312-39		85	330	250	85	25	38	32	165	71	26	3/4	UC312-39	P312
UCP313	65	90	340	260	90	25	38	33	176	75	30	М20	UC313	P313
УКП313-40		90	340	260	90	25	38	33	176	75	30	3/4	UC313-40	P313
UCP314	70	95	360	280	90	27	40	35	187	78	33	М22	UC314	P314
УКП314-44		95	360	280	90	27	40	35	187	78	33	7/8	UC314-44	P314
UCP315	75	100	380	290	100	27	40	35	198	82	32	М22	UC315	P315
УКП315-48		100	380	290	100	27	40	35	198	82	32	7/8	UC315-48	P315
UCP316	80	106	400	300	110	27	40	40	210	86	34	М22	UC315	P316
УКП316-50		106	400	300	110	27	40	40	210	86	34	7/8	UC316-50	P316
UCP317	85	112	420	320	110	33	45	40	220	96	40	М27	UC317	P317
УКП317-52		112	420	320	110	33	45	40	220	96	40	1	UC317-52	P317
UCP318	90	118	430	330	110	33	45	45	235	96	40	М27	UC318	P318
УКП318-56		118	430	330	110	33	45	45	235	96	40	1	UC318-56	P318
UCP319	95	125	470	360	120	36	50	45	250	103	41	М30	UC319	P319
УКП319-60		125	470	360	120	36	50	45	250	103	41	2001/1/8	UC319-60	P319
УКП320	100	140	490	380	120	36	50	50	275	108	42	М30	UC320	Р320
УКП320-64		140	490	380	120	36	50	50	275	108	42	2001/1/8	UC320-64	Р320
UCP321		140	490	380	120	36	50	50	280	112	44	М30	UC321	P321
UCP322		150	520	400	140	40	55	55	300	117	46	М33	UC322	Р322
UCP324		160	570	450	140	40	55	65	320	126	51	М33	UC324	P324
UCP326		180	600	480	140	40	55	75	355	135	54	М33	UC326	P326
UCP328		200	620	500	140	40	55	75	390	145	59	М33	UC328	P328

Подушка: UCPE, UCPX, UCPH
Блок №0.	Диаметр вала d	Размеры (мм)										B0ltSizemminch	Подшипник №0.	H0используя N0.
Блок №0.	мм	h	a	e	b	С1	С2	g	w	Би	n	B0ltSizemminch	Подшипник №0.	H0используя N0.
UCPE201	12	33.3	127	95	38	13	16	15	65	31	12.7	М10	UC201	ПЭ204
UCPE201-8		33.3	127	95	38	13	16	15	65	31	12.7	3/8	UC201-8	ПЭ204
UCPE202	15	33.3	127	95	38	13	16	15	65	31	12.7	М10	UC202	ПЭ204
УКПЭ202-9		33.3	127	95	38	13	16	15	65	31	12.7	3/8	UC202-9	ПЭ204
УКПЭ202-10		33.3	127	95	38	13	16	15	65	31	12.7	3/8	UC202-10	ПЭ204
UCPE203	17	33.3	127	95	38	13	16	15	65	31	12.7	М10	UC203	ПЭ204
UCPE203-11		33.3	127	95	38	13	16	15	65	31	12.7	3/8	UC203-11	ПЭ204
UCPE204	20	33.3	127	95	38	13	16	15	65	31	12.7	М10	UC204	ПЭ204
UCPE204-12		33.3	127	95	38	13	16	15	65	31	12.7	3/8	UC204-12	ПЭ204
UCPE205	25	36.5	140	105	38	13	16	16	70	34.1	14.3	М10	UC205	ПЭ205
UCPE205-13		36.5	140	105	38	13	16	16	70	34.1	14.3	3/8	UC205-13	ПЭ205
UCPE205-14		36.5	140	105	38	13	16	16	70	34.1	14.3	3/8	UC205-14	ПЭ205
UCPE205-15		36.5	140	105	38	13	16	16	70	34.1	14.3	3/8	UC205-15	ПЭ205
UCPE205-16		36.5	140	105	38	13	16	16	70	34.1	14.3	3/8	UC205-16	ПЭ205
UCPE206	30	42.9	165	121	48	17	21	18	83	38.1	15.9	М14	UC206	ПЭ206
UCPE206-17		42.9	165	121	48	17	21	18	83	38.1	15.9	1/2	UC206-17	ПЭ206
UCPE206-18		42.9	165	121	48	17	21	18	83	38.1	15.9	1/2	UC206-18	ПЭ206
UCPE206-19		42.9	165	121	48	17	21	18	83	38.1	15.9	1/2	UC206-19	ПЭ206
УКПЭ206-20		42.9	165	121	48	17	21	18	83	38.1	15.9	1/2	UC206-20	ПЭ206
UCPE207	35	47.6	167	127	48	17	21	19	94	42.9	17.5	М14	UC207	ПЭ207
UCPE207-20		47.6	167	127	48	17	21	19	94	42.9	17.5	1/2	UC207-20	ПЭ207
UCPE207-20		47.6	167	127	48	17	21	19	94	42.9	17.5	1/2	UC207-21	ПЭ207
UCPE207-20		47.6	167	127	48	17	21	19	94	42.9	17.5	1/2	UC207-22	ПЭ207
UCPE207-20		47.6	167	127	48	17	21	19	94	42.9	17.5	1/2	UC207-23	ПЭ207
UCPE208	40	49.2	184	137	54	17	25	19	100	49.2	19	М14	UC208	ПЭ208
UCPE208-24		49.2	184	137	54	17	25	19	100	49.2	19	1/2	UC208-24	ПЭ208
UCPE208-25		49.2	184	137	54	17	25	19	100	49.2	19	1/2	UC208-25	ПЭ208
UCPE209	45	54	190	146	54	17	25	20	108	49.2	19	М14	UC209	ПЭ209
UCPE209-26		54	190	146	54	17	25	20	108	49.2	19	1/2	UC209-26	ПЭ209
UCPE209-27		54	190	146	54	17	25	20	108	49.2	19	1/2	UC209-27	ПЭ209
UCPE209-28		54	190	146	54	17	25	20	108	49.2	19	1/2	UC209-28	ПЭ209
UCPE210	50	57.2	206	159	60	20	25	22	114	51.6	19	М16	UC210	ПЭ210
УКПЭ210-29		57.2	206	159	60	20	25	22	114	51.6	19	5/8	UC210-29	ПЭ210
УКПЭ210-30		57.2	206	159	60	20	25	22	114	51.6	19	5/8	UC210-30	ПЭ210
УКПЭ210-31		57.2	206	159	60	20	25	22	114	51.6	19	5/8	UC210-31	ПЭ210
УКПЭ210-32		57.2	206	159	60	20	25	22	114	51.6	19	5/8	UC210-32	ПЭ210
UCPE211	55	63.5	219	171	60	20	25	22	126	55.6	22.2	М16	UC211	ПЭ211
UCPE211-32		63.5	219	171	60	20	25	22	126	55.6	22.2	5/8	UC211-32	ПЭ211
UCPE211-33		63.5	219	171	60	20	25	22	126	55.6	22.2	5/8	UC211-33	ПЭ211
UCPE211-34		63.5	219	171	60	20	25	22	126	55.6	22.2	5/8	UC211-34	ПЭ211
UCPE211-35		63.5	219	171	60	20	25	22	126	55.6	22.2	5/8	UC211-35	ПЭ211
UCPE212	60	69.8	241	184	70	20	25	25	138	65.1	25.4	М16	UC212	ПЭ212
УКПЭ212-36		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-36	ПЭ212
УКПЭ212-37		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-37	ПЭ212
УКПЭ212-38		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-38	ПЭ212
УКПЭ212-39		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-39	ПЭ212
UCPE213	65	76.2	265	203	70	25	29	27	150	65.1	25.4	М20	UC213	ПЭ213
УКПЭ213-40		76.2	265	203	70	25	29	27	150	65.1	25.4	3/4	UC213-40	ПЭ213
УКПЭ213-41		76.2	265	203	70	25	29	27	150	65.1	25.4	3/4	UC213-41	ПЭ213
UCPE214	70	79.4	266	210	72	25	31	27	156	74.6	30.2	М20	UC214	ПЭ214
УКПЭ214-42		79.4	266	210	72	25	31	27	156	74.6	30.2	3/4	UC214-42	ПЭ214
УКПЭ214-43		79.4	266	210	72	25	31	27	156	74.6	30.2	3/4	UC214-43	ПЭ214
UCPE214-44		79.4	266	210	72	25	31	27	156	74.6	30.2	3/4	UC214-44	ПЭ214
UCPE215	75	82.6	275	217	74	25	31	28	163	77.8	33.3	М20	UC215	ПЭ215
УКПЭ215-45		82.6	275	217	74	25	31	28	163	77.8	33.3	3/4	UC215-45	ПЭ215
УКПЭ215-46		82.6	275	217	74	25	31	28	163	77.8	33.3	3/4	UC215-46	ПЭ215
UCPE215-47		82.6	275	217	74	25	31	28	163	77.8	33.3	3/4	UC215-47	ПЭ215
УКПЭ215-48		82.6	275	217	74	25	31	28	163	77.8	33.3	3/4	UC215-48	ПЭ215
UCPE216	80	88.9	292	232	78	25	31	30	175	82.6	33.3	М20	UC216	ПЭ216
UCPE216-49		88.9	292	232	78	25	31	30	175	82.6	33.3	3/4	UC216-49	ПЭ216
УКПЭ216-50		88.9	292	232	78	25	31	30	175	82.6	33.3	3/4	UC216-50	ПЭ216
УКПЭ216-51		88.9	292	232	78	25	31	30	175	82.6	33.3	3/4	UC216-51	ПЭ216
UCPE217	85	95.2	310	247	83	25	31	32	186	85.7	34.1	М20	UC217	ПЭ217
УКПЭ217-52		95.2	310	247	83	25	31	32	186	85.7	34.1	3/4	UC217-52	ПЭ217
UCPE217-53		95.2	310	247	83	25	31	32	186	85.7	34.1	3/4	UC217-53	ПЭ217
UCPE217-55		95.2	310	247	83	25	31	32	186	85.7	34.1	3/4	UC217-55	ПЭ217
UCPE218	90	101.6	327	262	88	27	33	33	198	96	39.7	М22	UC218	ПЭ218
UCPE218-56		101.6	327	262	88	27	33	33	198	96	39.7	7/8	UC218-56	ПЭ218
UCPX05	25	44.4	159	119	51	17	25	18	85	38.1	15.9	М14	UCX05	PX05
UCPX05-16		44.4	159	119	51	17	25	18	85	38.1	15.9	1/2	UCX05-16	PX05
UCPX06	30	47.6	175	127	57	17	25	20	94	42.9	17.5	М14	UCX06	PX06
UCPX06-19		47.6	175	127	57	17	25	20	94	42.9	17.5	1/2	UCX06-19	PX06
UCPX06-20		47.6	175	127	57	17	25	20	94	42.9	17.5	1/2	UCX06-20	PX06
UCPX07	35	54	203	144	57	17	30	22	105	49.2	19	М14	UCX07	PX07
UCPX07-22		54	203	144	57	17	30	22	105	49.2	19	1/2	UCX07-22	PX07
UCPX07-23		54	203	144	57	17	30	22	105	49.2	19	1/2	UCX07-23	PX07
UCPX08	40	58.7	222	156	67	20	32	26	113	49.2	19	М16	UCX08	PX08
UCPX08-24 UCPX08	2001/1/2	58.7	222	156	67	20	32	26	113	49.2	19	5/8	UCX08-24	PX08
UCPX09	45	58.7	222	156	67	20	33	26	116	51.6	19	М16	UCX09	PX09
UCPX09-26		58.7	222	156	67	20	33	26	116	51.6	19	5/8	UCX09-26	PX09
UCPX09-27		58.7	222	156	67	20	33	26	116	51.6	19	5/8	UCX09-27	PX09
UCPX09-28		58.7	222	156	67	20	33	26	116	51.6	19	5/8	UCX09-28	PX09
UCPX10	50	63.5	241	171	73	20	36	27	126	55.6	22.2	М16	UCX10	ПХ10
UCPX10-31		63.5	241	171	73	20	36	27	126	55.6	22.2	5/8	UCX10-31	ПХ10
UCPX10-32		63.5	241	171	73	20	36	27	126	55.6	22.2	5/8	UCX10-32	ПХ10
UCPX11	55	69.8	260	184	79	25	36	30	139	65.1	25.4	М20	UCX11	ПХ11
UCPX11-35		69.8	260	184	79	25	36	30	139	65.1	25.4	3/4	UCX11-35	ПХ11
UCPX12	60	76.2	286	203	83	25	41	32	151	65.1	25.4	М20	UCX12	ПХ12
UCPX12-38		76.2	286	203	83	25	41	32	151	65.1	25.4	3/4	UCX12-38	ПХ12
UCPX12-39		76.2	286	203	83	25	41	32	151	65.1	25.4	3/4	UCX12-39	ПХ12
UCPX13	65	76.2	286	203	83	25	41	32	154	74.6	30.2	М20	UCX13	ПХ13
UCPX13-40		76.2	286	203	83	25	41	32	154	74.6	30.2	3/4	UCX13-40	ПХ13
UCPX14	70	88.9	330	229	89	27	51	35	172	77.8	33.3	М22	UCX14	ПХ14
UCPX14-44		88.9	330	229	89	27	51	35	172	77.8	33.3	7/8	UCX14-44	ПХ14
UCPX15		88.9	330	229	89	27	51	35	177	82.6	33.3	М22	UCX15	ПХ15
UCPX15-47		88.9	330	229	89	27	51	35	177	82.6	33.3	7/8	UCX15-47	ПХ15
UCPX15-48		88.9	330	229	89	27	51	35	177	82.6	33.3	7/8	UCX15-48	ПХ15
UCPX16	80	101.6	381	283	102	27	59	42	197	85.7	34.1	М22	UCX16	PX16
UCPX16-50		101.6	381	283	102	27	59	42	197	85.7	34.1	7/8	UCX16-50	PX16
UCPX17	85	101.6	381	283	102	27	59	42	202	96	39.7	М22	UCX17	PX17
UCPX17-52		101.6	381	283	102	27	59	42	202	96	39.7	7/8	UCX17-52	PX17
UCPX18	90	101.6	381	283	111	27	60	45	206	104	42.9	М22	UCX18	PX18
UCPX18-56		101.6	381	283	111	27	60	45	206	104	42.9	7/8	UCX18-56	PX18
UCPX20	100	127	432	337	121	33	64	52	250	117.5	49.2	М30	UCX20	ПХ20
UCPX20-63		127	432	337	121	33	64	52	250	117.5	49.2	2001/1/8	UCX20-63	ПХ20
UCPX20-64		127	432	337	121	33	64	52	250	117.5	49.2	2001/1/8	UCX20-64	ПХ20
UCPH201	12	70	127	95	40	13	19	15	101	31	12.7	М10	UC201	PH204
UCPH202	15	70	127	95	40	13	19	15	101	31	12.7	М10	UC202	PH204
UCPH203	17	70	127	95	40	13	19	15	101	31	12.7	М10	UC203	PH204
UCPH204	20	70	127	95	40	13	19	15	101	31	12.7	М10	UC204	PH204
UCPH201-8		70	127	95	40	13	19	15	101	31	12.7	3/8	UC201-8	PH204
UCPH202-9		70	127	95	40	13	19	15	101	31	12.7	3/8	UC202-9	PH204
UCPH202-10		70	127	95	40	13	19	15	101	31	12.7	3/8	UC202-10	PH204
UCPH203-11		70	127	95	40	13	19	15	101	31	12.7	3/8	UC203-11	PH204
UCPH204-12		70	127	95	40	13	19	15	101	31	12.7	3/8	UC204-12	PH204
UCPH205	25	80	140	105	50	13	19	16	114	34	14.3	М10	UC205	PH205
UCPH205-13		80	140	105	50	13	19	16	114	34	14.3	3/8	UC205-13	PH205
UCPH205-14		80	140	105	50	13	19	16	114	34	14.3	3/8	UC205-14	PH205
UCPH205-15		80	140	105	50	13	19	16	114	34	14.3	3/8	UC205-15	PH205
UCPH205-16		80	140	105	50	13	19	16	114	34	14.3	3/8	UC205-16	PH205
UCPH206	30	90	165	121	50	17	21	18	130	38.1	15.9	М14	UC206	PH206
UCPH206-17		90	165	121	50	17	21	18	130	38.1	15.9	1/2	UC206-17	PH206
UCPH206-18		90	165	121	50	17	21	18	130	38.1	15.9	1/2	UC206-18	PH206
UCPH206-19		90	165	121	50	17	21	18	130	38.1	15.9	1/2	UC206-19	PH206
UCPH206-20		90	165	121	50	17	21	18	130	38.1	15.9	1/2	UC206-20	PH206
UCPH207	35	95	167	127	60	17	21	19	140	42.9	17.5	М14	UC207	PH207
UCPH207-20		95	167	127	60	17	21	19	140	42.9	17.5	1/2	UC207-20	PH207
UCPH207-21		95	167	127	60	17	21	19	140	42.9	17.5	1/2	UC207-21	PH207
UCPH207-22		95	167	127	60	17	21	19	140	42.9	17.5	1/2	UC207-22	PH207
UCPH207-23		95	167	127	60	17	21	19	140	42.9	17.5	1/2	UC207-23	PH207
UCPH208	40	100	184	137	70	17	25	19	149	49.2	19	М14	UC208	PH208
UCPH208-24		100	184	137	70	17	25	19	149	49.2	19	1/2	UC208-24	PH208
UCPH208-25		100	184	137	70	17	25	19	149	49.2	19	1/2	UC208-25	PH208
UCPH209	45	105	190	146	70	17	25	20	157	49.2	19	М14	UC209	PH209
UCPH209-26		105	190	146	70	17	25	20	157	49.2	19	1/2	UC209-26	PH209
UCPH209-27		105	190	146	70	17	25	20	157	49.2	19	1/2	UC209-27	PH209
UCPH209-28		105	190	146	70	17	25	20	157	49.2	19	1/2	UC209-28	PH209
UCPH210	50	110	206	159	70	20	25	22	165	51.6	19	М16	UC210	PH210
УКФХ210-29		110	206	159	70	20	25	22	165	51.6	19	5/8	UC210-29	PH210
УЦПХ210-30		110	206	159	70	20	25	22	165	51.6	19	5/8	UC210-30	PH210
УЦПХ210-31		110	206	159	70	20	25	22	165	51.6	19	5/8	UC210-31	PH210
УЦПХ210-32		110	206	159	70	20	25	22	165	51.6	19	5/8	UC210-32	PH210
UCPH211	55	120	219	171	75	19	22	22	181	55.6	22.2	М16	UC211	PH211
УКФХ211-32		120	219	171	75	19	22	22	181	55.6	22.2	5/8	UC211-32	PH211
УКФХ211-33		120	219	171	75	19	22	22	181	55.6	22.2	5/8	UC211-33	PH211
УКФХ211-34		120	219	171	75	19	22	22	181	55.6	22.2	5/8	UC211-34	PH211
УКФХ211-35		120	219	171	75	19	22	22	181	55.6	22.2	5/8	UC211-35	PH211
UCPH212	60	130	235	184	85	19	23	25	197	65.1	25.4	М16	UC212	PH212
УКФХ212-36		130	235	184	85	19	23	25	197	65.1	25.4	5/8	UC212-36	PH212
УКФХ212-37		130	235	184	85	19	23	25	197	65.1	25.4	5/8	UC212-37	PH212
УКФХ212-38		130	235	184	85	19	23	25	197	65.1	25.4	5/8	UC212-38	PH212
УКФХ212-39		130	235	184	85	19	23	25	197	65.1	25.4	5/8	UC212-39	PH212
UCPH213	65	140	262	203	95	23	28	27	212	65.1	25.4	М20	UC213	PH213
УКФХ213-40		140	262	203	95	23	28	27	212	65.1	25.4	3/4	UC213-40	PH213
УКФХ213-41		140	262	203	95	23	28	27	212	65.1	25.4	3/4	UC213-41	PH213
UCPH214	70	150	268	210	105	23	28	28	225	74.6	30.2	М20	UC214	PH214
УКФХ214-42		150	268	210	105	23	28	28	225	74.6	30.2	3/4	UC214-42	PH214
УКФХ214-43		150	268	210	105	23	28	28	225	74.6	30.2	3/4	UC214-43	PH214
УКФХ214-44		150	268	210	105	23	28	28	225	74.6	30.2	3/4	UC214-44	PH214
UCPH215	75	160	275	217	115	23	28	29	238	77.8	33.3	М20	UC215	PH215
УКФХ215-45		160	275	217	115	23	28	29	238	77.8	33.3	3/4	UC215-45	PH215
УКФХ215-46		160	275	217	115	23	28	29	238	77.8	33.3	3/4	UC215-46	PH215
УКФХ215-47		160	275	217	115	23	28	29	238	77.8	33.3	3/4	UC215-47	PH215
УКФХ215-48		160	275	217	115	23	28	29	238	77.8	33.3	3/4	UC215-48	PH215
UCPH216	80	170	290	232	125	23	28	30	253	82.6	33.3	М20	UC216	PH216
УКФХ216-50		170	290	232	125	23	28	30	253	82.6	33.3	3/4	UC216-50	PH216

Подушка: UCPA, UCPG, UCPW
№ блока.	Диаметр вала d	Размеры (мм)										Размер болта мм	Номер подшипника.	Корпус №.
№ блока.	мм	h	a	e	b	S	g	l	w	B	n		Номер подшипника.	Корпус №.
UCPA201	12	30.2	76	52	38	М10	15	11	62	31	12.7	М10	UC201	ПА204
UCPA201-8		30.2	76	52	38	М10	15	11	62	31	12.7	М10	UC201-8	ПА204
UCPA202	15	30.2	76	52	38	М10	15	11	62	31	12.7	М10	UC202	ПА204
UCPA202-9		30.2	76	52	38	М10	15	11	62	31	12.7	М10	UC202-9	ПА204
UCPA202-10		30.2	76	52	38	М10	15	11	62	31	12.7	М10	UC202-10	ПА204
UCPA203	17	30.2	76	52	38	М10	15	11	62	31	12.7	М10	UC203	ПА204
UCPA203-11		30.2	76	52	38	М10	15	11	62	31	12.7	М10	UC203-11	ПА204
UCPA204	20	30.2	76	52	38	М10	15	11	62	31	12.7	М10	UC204	ПА204
UCPA204-12		30.2	76	52	38	М10	15	11	62	31	12.7	М10	UC204-12	ПА204
UCPA205	25	36.5	84	56	38	М10	15	12	72	34.1	14.3	М10	UC205	ПА205
UCPA205-13		36.5	84	56	38	М10	15	12	72	34.1	14.3	М10	UC205-13	ПА205
UCPA205-14		36.5	84	56	38	М10	15	12	72	34.1	14.3	М10	UC205-14	ПА205
UCPA205-15		36.5	84	56	38	М10	15	12	72	34.1	14.3	М10	UC205-15	ПА205
UCPA205-16		36.5	84	56	38	М10	15	12	72	34.1	14.3	М10	UC205-16	ПА205
UCPA206	30	42.9	94	66	48	М14	18	13	84	38.1	15.9	М14	UC206	ПА206
UCPA206-17		42.9	94	66	48	М14	18	13	84	38.1	15.9	М14	UC206-17	ПА206
UCPA206-18		42.9	94	66	48	М14	18	13	84	38.1	15.9	М14	UC206-18	ПА206
UCPA206-19		42.9	94	66	48	М14	18	13	84	38.1	15.9	М14	UC206-19	ПА206
UCPA206-20		42.9	94	66	48	М14	18	13	84	38.1	15.9	М14	UC206-20	ПА206
UCPA207	35	47.6	110	80	48	М14	20	13	95	42.9	17.5	М14	UC207	ПА207
UCPA207-20		47.6	110	80	48	М14	20	13	95	42.9	17.5	М14	UC207-20	ПА207
UCPA207-21		47.6	110	80	48	М14	20	13	95	42.9	17.5	М14	UC207-21	ПА207
UCPA207-22		47.6	110	80	48	М14	20	13	95	42.9	17.5	М14	UC207-22	ПА207
UCPA207-23		47.6	110	80	48	М14	20	13	95	42.9	17.5	М14	UC207-23	ПА207
UCPA208	40	49.2	116	84	54	М14	20	13	100	49.2	19	М14	UC208	ПА208
UCPA208-24		49.2	116	84	54	М14	20	13	100	49.2	19	М14	UC208-24	ПА208
UCPA208-25		49.2	116	84	54	М14	20	13	100	49.2	19	М14	UC208-25	ПА208
UCPA209	45	54.2	120	90	54	М14	25	13	108	49.2	19	М14	UC209	ПА209
UCPA209-26		54.2	120	90	54	М14	25	13	108	49.2	19	М14	UC209-26	ПА209
UCPA209-27		54.2	120	90	54	М14	25	13	108	49.2	19	М14	UC209-27	ПА209
UCPA209-28		54.2	120	90	54	М14	25	13	108	49.2	19	М14	UC209-28	ПА209
UCPA210	50	57.2	130	94	60	М16	25	14	116	51.6	19	М16	UC210	ПА210
UCPA210-29		57.2	130	94	60	М16	25	14	116	51.6	19	М16	UC210-29	ПА210
УКПА210-30		57.2	130	94	60	М16	25	14	116	51.6	19	М16	UC210-30	ПА210
УКПА210-31		57.2	130	94	60	М16	25	14	116	51.6	19	М16	UC210-31	ПА210
UCPA210-32		57.2	130	94	60	М16	25	14	116	51.6	19	М16	UC210-32	ПА210
UCPA211	55	63.5	140	104	66	М16	25	16	125	55.6	22.2	М16	UC211	ПА211
UCPA211-32		63.5	140	104	66	М16	25	16	125	55.6	22.2	М16	UC211-32	ПА211
UCPA211-33		63.5	140	104	66	М16	25	16	125	55.6	22.2	М16	UC211-33	ПА211
UCPA211-34		63.5	140	104	66	М16	25	16	125	55.6	22.2	М16	UC211-34	ПА211
UCPA211-35		63.5	140	104	66	М16	25	16	125	55.6	22.2	М16	UC211-35	ПА211
UCPA212	60	69.9	150	114	68	М16	25	16	138	65.1	25.4	М16	UC212	ПА212
UCPA212-36		69.9	150	114	68	М16	25	16	138	65.1	25.4	М16	UC212-36	ПА212
UCPA212-37		69.9	150	114	68	М16	25	16	138	65.1	25.4	М16	UC212-37	ПА212
UCPA212-38		69.9	150	114	68	М16	25	16	138	65.1	25.4	М16	UC212-38	ПА212
UCPA212-39		69.9	150	114	68	М16	25	16	138	65.1	25.4	М16	UC212-39	ПА212
UCPA213	65	76.2	160	124	70	М16	25	16	150	65.1	25.4	М16	UC213	ПА213
УКПА213-40		76.2	160	124	70	М16	25	16	150	65.1	25.4	М16	UC213-40	ПА213
UCPA213-41		76.2	160	124	70	М16	25	16	150	65.1	25.4	М16	UC213-41	ПА213
UCPG201	12	30.2	55	38	30	М6	12	14	57	26	10	М6Х1	UCW201	PG203
UCPG202	15	30.2	55	38	30	М6	12	14	57	26	10	М6Х1	UCW202	PG203
UCPG203	17	30.2	55	38	30	М6	12	14	57	26	10	М6Х1	UCW203	PG203
УКПГ201-8		30.2	55	38	30	М6	12	14	57	26	10	М6Х1	UCW201-8	PG203
УКПГ202-9		30.2	55	38	30	М6	12	14	57	26	10	М6Х1	UCW202-9	PG203
УКПГ202-10		30.2	55	38	30	М6	12	14	57	26	10	М6Х1	UCW202-10	PG203
УКПГ203-11		30.2	55	38	30	М6	12	14	57	26	10	М6Х1	UCW203-11	PG203
UCPG201	12	33.3	70	49	38	М8	15	14	64	31	12.7	М8Х1,25	UC201	PG204
UCPG202	15	33.3	70	49	38	М8	15	14	64	31	12.7	М8Х1,25	UC202	PG204
UCPG203	17	33.3	70	49	38	М8	15	14	64	31	12.7	М8Х1,25	UC203	PG204
UCPG204	20	33.3	70	49	38	М8	15	14	64	31	12.7	М8Х1,25	UC204	PG204
УКПГ201-8		33.3	70	49	38	М8	15	14	64	31	12.7	М8Х1,25	UC201-8	PG204
УКПГ202-9		33.3	70	49	38	М8	15	14	64	31	12.7	М8Х1,25	UC202-9	PG204
УКПГ202-10		33.3	70	49	38	М8	15	14	64	31	12.7	М8Х1,25	UC202-10	PG204
УКПГ203-11		33.3	70	49	38	М8	15	14	64	31	12.7	М8Х1,25	UC203-11	PG204
UCPG204-12		33.3	70	49	38	М8	15	14	64	31	12.7	М8Х1,25	UC204-12	PG204
UCPG205	25	36.5	75	50	38	М10	15	15	70	34.1	14.3	М10Х1,5	UC205	PG205
УКПГ205-13		36.5	75	50	38	М10	15	15	70	34.1	14.3	М10Х1,5	UC205-13	PG205
УКПГ205-14		36.5	75	50	38	М10	15	15	70	34.1	14.3	М10Х1,5	UC205-14	PG205
УКПГ205-15		36.5	75	50	38	М10	15	15	70	34.1	14.3	М10Х1,5	UC205-15	PG205
УКПГ205-16		36.5	75	50	38	М10	15	15	70	34.1	14.3	М10Х1,5	UC205-16	PG205
UCPG206	30	42.9	85	60	48	М10	18	17	83	38.1	15.9	М10Х1,5	UC206	PG206
УКПГ206-17		42.9	85	60	48	М10	18	17	83	38.1	15.9	М10Х1,5	UC206-17	PG206
УКПГ206-18		42.9	85	60	48	М10	18	17	83	38.1	15.9	М10Х1,5	UC206-18	PG206
УКПГ206-19		42.9	85	60	48	М10	18	17	83	38.1	15.9	М10Х1,5	UC206-19	PG206
УКПГ206-20		42.9	85	60	48	М10	18	17	83	38.1	15.9	М10Х1,5	UC206-20	PG206
UCPG207	35	47.6	100	68	48	М12	18	17	93	42.9	17.5	М12Х1. 75	UC207	PG207
УКПГ207-20		47.6	100	68	48	М12	18	17	93	42.9	17.5	М12Х1. 75	UC207-20	PG207
УКПГ207-21		47.6	100	68	48	М12	18	17	93	42.9	17.5	М12Х1. 75	UC207-21	PG207
УКПГ207-22		47.6	100	68	48	М12	18	17	93	42.9	17.5	М12Х1. 75	UC207-22	PG207
УКПГ207-23		47.6	100	68	48	М12	18	17	93	42.9	17.5	М12Х1. 75	UC207-23	PG207
UCPG208	40	49.2	110	78	54	М12	18	20	98	49.2	19	М12Х1,75	UC208	PG208
УКПГ208-24		49.2	110	78	54	М12	18	20	98	49.2	19	М12Х1,75	UC208-24	PG208
УКПГ208-25		49.2	110	78	54	М12	18	20	98	49.2	19	М12Х1,75	UC208-25	PG208
UCPG209	45	53.9	120	85	54	М12	22	20	106	49.2	19	М12Х1,75	UC209	PG209
УКПГ209-26		53.9	120	85	54	М12	22	20	106	49.2	19	М12Х1,75	UC209-26	PG209
УКПГ209-27		53.9	120	85	54	М12	22	20	106	49.2	19	М12Х1,75	UC209-27	PG209
УКПГ209-28		53.9	120	85	54	М12	22	20	106	49.2	19	М12Х1,75	UC209-28	PG209
UCPG210	50	57.2	135	95	60	М16	25	21	114	51.6	19	М16Х2	UC210	PG210
УКПГ210-29		57.2	135	95	60	М16	25	21	114	51.6	19	М16Х2	UC210-29	PG210
УКПГ210-30		57.2	135	95	60	М16	25	21	114	51.6	19	М16Х2	UC210-30	PG210
УКПГ210-31		57.2	135	95	60	М16	25	21	114	51.6	19	М16Х2	UC210-31	PG210
УКПГ210-32		57.2	135	95	60	М16	25	21	114	51.6	19	М16Х2	UC210-32	PG210
UCPG211	55	63.5	140	100	60	М16	25	25	126	55.6	22.2	М16Х2	UC211	PG211
УКПГ211-32		63.5	140	100	60	М16	25	25	126	55.6	22.2	М16Х2	UC211-32	PG211
УКПГ211-33		63.5	140	100	60	М16	25	25	126	55.6	22.2	М16Х2	UC211-33	PG211
УКПГ211-34		63.5	140	100	60	М16	25	25	126	55.6	22.2	М16Х2	UC211-34	PG211
УКПГ211-35		63.5	140	100	60	М16	25	25	126	55.6	22.2	М16Х2	UC211-35	PG211
UCPG212	60												UC212	PG212
УКПГ212-36		69.8	150	105	70	М16	25	25	138	65.1	25.4	М16Х2	UC212-36	PG212
УКПГ212-37		69.8	150	105	70	М16	25	25	138	65.1	25.4	М16Х2	UC212-37	PG212
УКПГ212-38		69.8	150	105	70	М16	25	25	138	65.1	25.4	М16Х2	UC212-38	PG212
УКПГ212-39		69.8	150	105	70	М16	25	25	138	65.1	25.4	М16Х2	UC212-39	PG212
CPW201	12	33.3	65	50.8	32	М8	13	13	65	31	12.7	М8 Х1. 25	UC201	PW204
UCPW202	15	33.3	65	50.8	32	М8	13	13	65	31	12.7	М8 Х1. 25	UC202	PW204
UCPW203	17	33.3	65	50.8	32	М8	13	13	65	31	12.7	М8 Х1. 25	UC203	PW204
CPW204	20	33.3	65	50.8	32	М8	13	13	65	31	12.7	М8 Х1. 25	UC204	PW204
CPW201-8		33.3	65	50.8	32	М8	13	13	65	31	12.7	М8 Х1. 25	UC201-8	PW204
UCPW202-9		33.3	65	50.8	32	М8	13	13	65	31	12.7	М8 Х1. 25	UC202-9	PW204
УКПВ202-10		33.3	65	50.8	32	М8	13	13	65	31	12.7	М8 Х1. 25	UC202-10	PW204
UCPW203-11		33.3	65	50.8	32	М8	13	13	65	31	12.7	М8 Х1. 25	UC203-11	PW204
CPW204-12		33.3	65	50.8	32	М8	13	13	65	31	12.7	М8 Х1. 25	UC204-12	PW204
UCPW205	25	36.5	70	50.8	36	М10	13	13	70	34	14.3	М10Х 1,5	UC205	PW205
UCPW205-13		36.5	70	50.8	36	М10	13	13	70	34	14.3	М10Х 1,5	UC205-13	PW205
UCPW205-14		36.5	70	50.8	36	М10	13	13	70	34	14.3	М10Х 1,5	UC205-14	PW205
УКПВ205-15		36.5	70	50.8	36	М10	13	13	70	34	14.3	М10Х 1,5	UC205-15	PW205
УКПВ205-16		36.5	70	50.8	36	М10	13	13	70	34	14.3	М10Х 1,5	UC205-16	PW205
UCPW206	30	42.9	98	76.2	38	М10	16	15	82	38.1	15.9	М10Х 1,5	UC206	PW206
UCPW206-17		42.9	98	76.2	38	М10	16	15	82	38.1	15.9	М10Х 1,5	UC206-17	PW206
UCPW206-18		42.9	98	76.2	38	М10	16	15	82	38.1	15.9	М10Х 1,5	UC206-18	PW206
UCPW206-19		42.9	98	76.2	38	М10	16	15	82	38.1	15.9	М10Х 1,5	UC206-19	PW206
УКПВ206-20		42.9	98	76.2	38	М10	16	15	82	38.1	15.9	М10Х 1,5	UC206-20	PW206
UCPW207	35	47.6	103	82.6	45	М10	19	15	93	42.9	17.5	М10Х 1,5	UC207	PW207
УКПВ207-20		47.6	103	82.6	45	М10	19	15	93	42.9	17.5	М10Х 1,5	UC207-20	PW207
UCPW207-21		47.6	103	82.6	45	М10	19	15	93	42.9	17.5	М10Х 1,5	UC207-21	PW207
UCPW207-22		47.6	103	82.6	45	М10	19	15	93	42.9	17.5	М10Х 1,5	UC207-22	PW207
UCPW207-23		47.6	103	82.6	45	М10	19	15	93	42.9	17.5	М10Х 1,5	UC207-23	PW207
UCPW208	40	49.2	116	88.9	47	М12	19	15	99	49.2	19	М12Х1. 75	UC208	PW208
UCPW208-24		49.2	116	88.9	47	М12	19	15	99	49.2	19	М12Х1. 75	UC208-24	PW208
UCPW208-25		49.2	116	88.9	47	М12	19	15	99	49.2	19	М12Х1. 75	UC208-25	PW208
UCPW209	45	53.9	120	95.3	48	М12	19	18	107	49.2	19	М12Х1,75	UC209	PW209
UCPW209-26		53.9	120	95.3	48	М12	19	18	107	49.2	19	М12Х1,75	UC209-26	PW209
UCPW209-27		53.9	120	95.3	48	М12	19	18	107	49.2	19	М12Х1,75	UC209-27	PW209
УКПВ209-28		53.9	120	95.3	48	М12	19	18	107	49.2	19	М12Х1,75	UC209-28	PW209
UCPW210	50	57.2	135	101.6	54	М16	22	18	115	51.6	19	М16Х2	UC210	PW210
УКПВ210-29		57.2	135	101.6	54	М16	22	18	115	51.6	19	М16Х2	UC210-29	PW210
УКПВ210-30		57.2	135	101.6	54	М16	22	18	115	51.6	19	М16Х2	UC210-30	PW210
УКПВ210-31		57.2	135	101.6	54	М16	22	18	115	51.6	19	М16Х2	UC210-31	PW210
УКПВ210-32		57.2	135	101.6	54	М16	22	18	115	51.6	19	М16Х2	UC210-32	PW210

Подушка Блок:UCHA
Номер блока	Диаметр вала	Размеры (мм)										Масса
	d	L	К	H	A	М(в)	F	C	А1	B	S	(кг)
	(мм)	L	К	H	A	М(в)	F	C	А1	B	S	(кг)
UCHA204	20	64	96	64	40	G3/4	19	0	21	31	12.7	0.7
УЧА204-12		64	96	64	40	G3/4	19	0	21	31	12.7	0.7
UCHA205	25	78	103	64	40	G3/4	19	0	24	34.1	14.3	0.74
УЧА205-14		78	103	64	40	G3/4	19	0	24	34.1	14.3	0.74
УЧА205-15		78	103	64	40	G3/4	19	0	24	34.1	14.3	0.74
УЧА205-16		78	103	64	40	G3/4	19	0	24	34.1	14.3	0.74
UCHA206	30	78	103	64	40	G3/4	19	0	28	38.1	15.9	0.91
УЧА206-17		78	103	64	40	G3/4	19	0	28	38.1	15.9	0.91
УЧА206-18		78	103	64	40	G3/4	19	0	28	38.1	15.9	0.91
УЧА206-19		78	103	64	40	G3/4	19	0	28	38.1	15.9	0.91
УЧА206-20		78	103	64	40	G3/4	19	0	28	38.1	15.9	0.91
UCHA207	35	92	116	70	40	G3/4	19	0	30	42.9	17.5	1.19
УЧА207-20		92	116	70	40	G3/4	19	0	30	42.9	17.5	1.19
УЧА207-21		92	116	70	40	G3/4	19	0	30	42.9	17.5	1.19
УЧА207-22		92	116	70	40	G3/4	19	0	30	42.9	17.5	1.19
УЧА207-23		92	116	70	40	G3/4	19	0	30	42.9	17.5	1.19
EAR208	40	100	123	73	40	G3/4	19	2	33	49.2	19	1.36
УЧА208-24		100	123	73	40	G3/4	19	2	33	49.2	19	1.36
УЧА208-25		100	123	73	40	G3/4	19	2	33	49.2	19	1.36
UCHA209	45	108	136	82	48	Г1	21	5	35	49.2	19	1.78
УЧА209-26		108	136	82	48	Г1	21	5	35	49.2	19	1.78
УЧА209-27		108	136	82	48	Г1	21	5	35	49.2	19	1.78
УЧА209-28		108	136	82	48	Г1	21	5	35	49.2	19	1.78
EAR210	50	119	142	83	48	Г1	21	5	37	51.6	19	1.93
ЭАР210-30		119	142	83	48	Г1	21	5	37	51.6	19	1.93
ЭАР210-31		119	142	83	48	Г1	21	5	37	51.6	19	1.93
ЭАР210-32		119	142	83	48	Г1	21	5	37	51.6	19	1.93
UCHA211	55	126	150	87	60	Г5/4	25	7	38	55.6	22.2	3.5
УЧА211-32		126	150	87	60	Г5/4	25	7	38	55.6	22.2	3.5
УЧА211-34		126	150	87	60	Г5/4	25	7	38	55.6	22.2	3.5
УЧА211-35		126	150	87	60	Г5/4	25	7	38	55.6	22.2	3.5
УЧА212	60	142	173	102	60	Г5/4	28	9	42	65.1	25.4	3.9
УЧА212-36		142	173	102	60	Г5/4	28	9	42	65.1	25.4	3.9
УЧА212-38		142	173	102	60	Г5/4	28	9	42	65.1	25.4	3.9
УЧА212-39		142	173	102	60	Г5/4	28	9	42	65.1	25.4	3.9

Какие преимущества это предлагает

• Упрощенная установка: установленные подшипники и корпуса готовы к установке, что устраняет необходимость в отдельной установке подшипников и выравнивании корпуса. Это экономит время настройки, как отмечают специалисты, часто работающие с этими устройствами.

• Повышенная стабильность: корпус имеет жесткую конструкцию, которая сводит к минимуму прогиб вала под нагрузкой, что важно для сохранения точности в таких машинах, как сельскохозяйственная техника или конвейерные системы. Пользователи часто отмечают, что такая стабильность способствует более плавной работе.

• Универсальная адаптируемость: Благодаря различным типам корпуса (например, опорному блоку, фланцу или натяжному устройству) эти устройства могут соответствовать различным сценариям установки, независимо от того, установлены ли они на плоской поверхности, вертикальной раме или в ограниченном пространстве. Эта универсальность делает их первым выбором для многих инженеров.

Реальные примеры использования

•Производственные линии: На автоматизированных сборочных линиях установленные подшипники и корпуса поддерживают конвейерные ролики, гарантируя плавное движение продукции. Согласно отзывам производителей, благодаря надежности работы и простоте ремонта эти агрегаты сократили время простоев.

•Сельскохозяйственное оборудование: в элеваторах эти устройства поддерживают вращающиеся валы ковшей элеватора, выдерживая вес зерна и внешние условия. Поставщик сельскохозяйственного оборудования отметил, что герметичная конструкция помогла увеличить интервалы технического обслуживания в пыльных условиях.

Наш фокус на качестве

В BMT мы очень хорошо знаем, что навесные подшипники и корпуса работают в различных сложных условиях, поэтому качество является ключевым моментом. Каждый агрегат проходит проверку на прочность корпуса, посадку подшипников и эффективность уплотнения. Эти проверки проводятся, чтобы убедиться, что продукт соответствует типичным требованиям к производительности в предполагаемом применении.

Горячие Теги: Установленные подшипники и корпуса

Связанная категория

Отправить запрос

Контакты



Адрес

№ 183, Лунфэн, к западу от промышленной зоны Чжантин, Юяо, Нинбо, Китай


Тел.

+86-15990260649


Электронная почта

info@demy-bearing.com

Отправьте спецификации на промышленные подшипники, радиальные шарикоподшипники, конические роликоподшипники и многое другое. Команда BMT ответит в течение 24 часов и предложит конкурентоспособные цены на долговечные подшипники.
