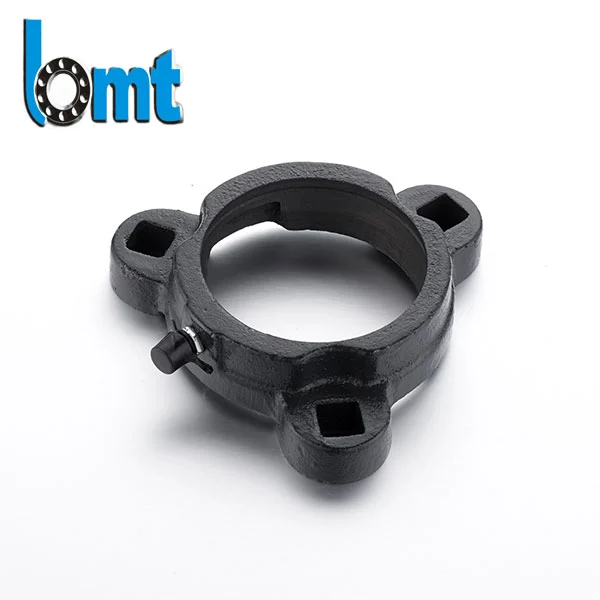

Корпус опорного блока

Корпуса опорных блоков BMT от китайского производителя представляют собой интегрированные подшипниковые и корпусные блоки. Они предназначены для обеспечения стабильной поддержки вращающихся валов в различных механических системах. Он широко используется в сельскохозяйственной технике, конвейерных системах и промышленном оборудовании. Имеет прочный корпус и вкладыш подшипника, прост в установке и центровке, что помогает уменьшить отклонение вала во время работы.

Отправить запрос

Описание продукта

Из чего состоит этот продукт

Корпус опорного блока состоит из корпуса корпуса, подшипника (часто представляет собой шарикоподшипник или сферический роликоподшипник) и крепежных деталей, таких как болты. Корпус имеет основание или фланец для надежного крепления к раме или поверхностям, а внутренний подшипник вмещает вращающийся вал. В некоторых моделях предусмотрены уплотнения или крышки, используемые для защиты подшипника от загрязнений, таких как пыль и влага, что полезно в суровых рабочих условиях.

Материал корпуса выбран из-за его жесткости и коррозионной стойкости: чугун обычно используется для общего применения, а нержавеющая сталь может использоваться в оборудовании пищевой промышленности или в морских условиях. С практической точки зрения эта интегрированная конструкция упрощает настройку опоры вала и помогает поддерживать соосность, что способствует более плавной работе.

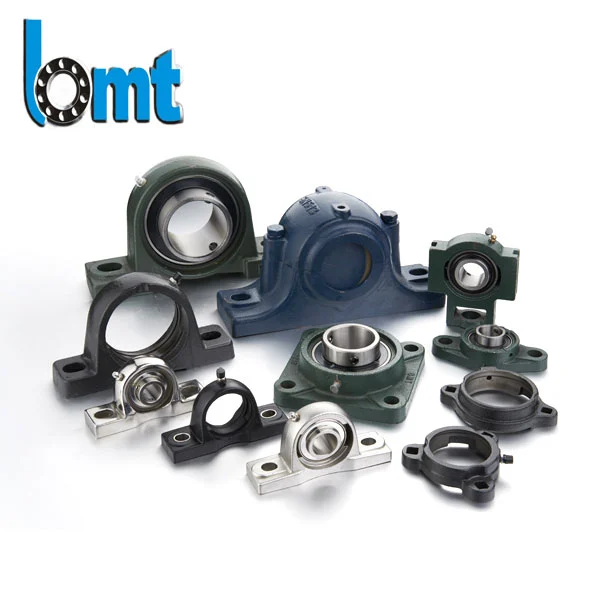

Pillow Block Housing

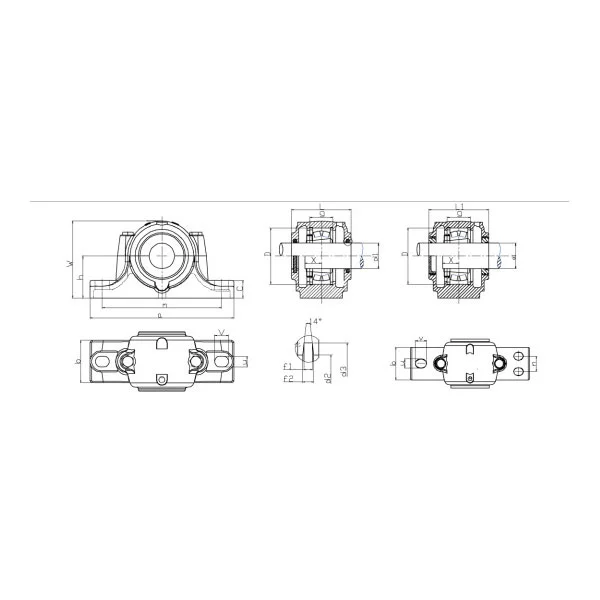

Технические параметры

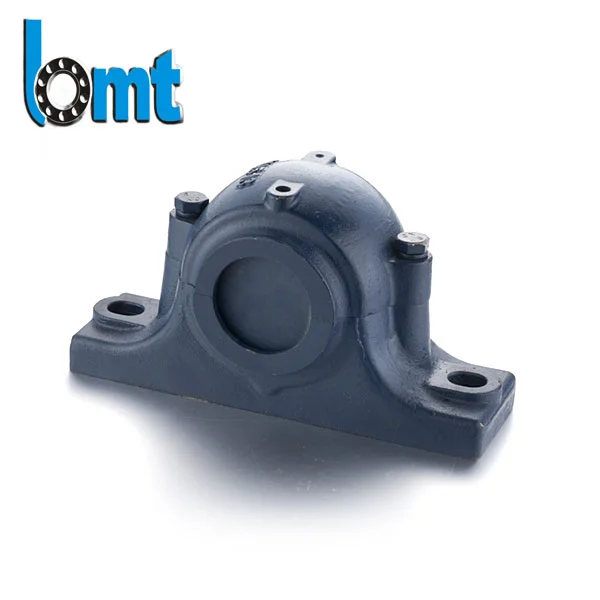

Стационарный блок и корпус: SN500, 600, SSN500, 600
Корпус №.	Вал Он на	Размеры (мм)																Номер подшипника.		Переходная втулка		Фиксирующее кольцо
Корпус №.	мм	Д Х8	a	b	c	г H12	чч12	L	W	m	S	u	V	d2 H12	d3 H12	быть H13	f2	Номер подшипника.		Переходная втулка		Число	КОЛ-ВО
СН505	20	52	165	46	22	25	40	67	75	130	М12	15	20	21.5	31	3	4.2	1205К 2205К	22205К	Х205 Х305	HE205 HE305	СР52Х5 СР52 х 7	2 1
СН506	25	62	185	52	22	30	50	77	90	150	М12	15	20	26.5	38	4	5.4	1206К 2206К	22206К	Х206 Х306	HE206 HE306	СР62Х 7 СР62Х 10	2 1
СН507	30	72	185	52	22	33	50	82	95	150	М12	15	20	31.5	43	4	5.4	1207К 2207К	22207К	Х207 Х307	HE207 HE307	СР72Х8 СР72Х 1 0	2 1
СН508	35	80	205	60	25	33	60	85	110	170	М12	15	20	36.5	48	4	5.4	1208К 2208К	22208К	Х208 Х308	HE208 HE308	СР80Х 7,5 СР80Х 10	2 1
СН509	40	85	205	60	25	31	60	85	112	170	М12	16	20	41.5	63	4	5.4	1209К 2209К	22209К	Х209 Х309	HE209 HE309	СР85Х6 СР85Х8	2 1
СН510	45	90	205	60	25	33	60	90	115	170	М12	16	20	46.5	68	4	5.4	1210К 2210К	22210К	Х210 Х310	HE210 HE310	СР90С6,5 СР90С 10	2 1
СН511	50	100	255	70	28	33	70	95	130	210	М16	18	23	51.5	67	5	6.9	1211К 2211К	22211К	Х211 Х311	HE211 HE311	СР100Х6 СР100Х8	2 1
СН512	55	110	255	70	30	38	70	105	135	210	М16	18	23	56.5	72	5	6.9	1212К 2212К	22212К	Х212 Х312	HE212 HE312	СР110Х8 СР110Х10	2 1
СН513	60	120	275	80	30	43	80	110	150	230	М16	18	23	62	77	5	6.8	1213К 2213К	22213К	Х213 Х313	HE213 HE313	СР120Х10 СР120Х12	2 1
СН515	65	130	280	80	30	41	80	115	155	230	М16	18	23	67	82	5	6.8	1215К 2215К	22215К	Х215 Х315	HE215 HE315	СР130Х8 СР130Х10	2 1
СН516	70	140	315	90	32	43	95	120	175	260	М20	22	27	72	89	6	8.1	1216К 2216К	22216К	Х216 Х316	HE216 HE316	СР140Х8. 5 СР140Х10	2 1
СН517	75	150	320	90	32	46	95	125	185	260	М20	22	27	77	94	6	8.1	1217К 2217К	22217К	Х217 Х317	HE217 HE317	СР150Х9 СР150Х10	2 1
СН518	80	160	345	100	35	62.4	100	145	195	290	М20	22	27	82	99	6	8.1	1218К 2218К	22218К 23218К	Х218 Х318 Х2318	HE218 HE318 HE2318	СР160Х16. 2 СР160Х11,2 СР160Х10	2 2 1
СН519	85	170	345	100	35	53	112	140	210	290	М20	22	27	87	104	6	8.1	1219К 2219К	22219К	Х219 Х319	HE219 HE319	СР170Х10. 5 СР170 Х10	2 1
СН520	90	180	380	110	40	70.3	112	160	218	320	М24	26	32	92	111	7	9.3	2220К	22220К 23220К	Х320 Х2320	HE320 HE2320	СР180Х12. 1 СР180Х10	2 1
СН522	100	200	410	120	45	80	125	175	240	350	М24	26	32	102	125	8	10.8	2222К	22222К 23222К	Х322 Х2322	HE322 HE2322	СР200 Х13. 5 СР200Х10	2 1
СН524	110	215	410	120	45	86	140	185	270	350	М24	26	32	113	135	8	10.7		22224К 23224К	Х3124 Х2324	HE3124 HE2324	СР215Х14 СР215Х10	2 1
СН526	115	230	445	130	50	90	150	190	290	380	М24	28	36	118	140	8	10.7		22226К 23226К	Х3126 Х2326	HE3126 HE2326	СР230Х13 СР230Х10	2 1
СН528	125	250	500	150	50	98	150	205	305	420	М30	33	42	128	154	9	12.2		22228К 23228К	Х3128 Х2328	HE3128 HE2328	СР250Х15 СР250Х10	2 1
СН530	135	270	530	160	60	106	160	220	325	450	М30	33	42	138	164	9	12.2		22230К 23230К	Х3130 Х2330	HE3130 HE2330	СР270Х16. 5 СР270Х10	2 1
СН532	140	290	550	160	60	114	170	235	345	470	М30	33	42	143	173	10	13.7		22232К 23232К	Х3132 Х2332	HE3132 HE2332	СР290Х17 СР290Х10	2 1
СН605	20	62	185	52	22	34	50	80	90	150	М12	15	20	21.5	31	3	4.2	1305К 2305К		Х305 Х2305	HE305 HE2305	СР62Х8. 5 СР62Х10	2 1
СН606	25	72	185	52	22	37	50	82	95	150	М12	15	20	26.5	38	4	5.4	1306К 2306К		Х306 Х2306	HE306 HE2306	СР72Х9 СР72Х10	2 1
СН607	30	80	205	60	25	41	60	90	110	170	М12	15	20	31.5	43	4	5.4	1307К 2307К		Х307 Х2307	HE307 HE2307	СР80Х10 СР80Х10	2 1
СН608	35	90	205	60	25	43	60	95	115	170	М1 2	15	20	36.5	48	4	5.4	1308К 2308К	21308К 22308К	Х308 Х2308	HE308 HE2308	СР90Х10 СР90Х10	2 1
СН609	40	100	255	70	28	46	70	105	130	210	М16	18	23	41.5	53	4	5.4	1309К 2309К	21309К 22309К	Х309 Х2309	HE309 HE2309	СР100Х10,5 СР100Х10	2 1
СН610	45	110	255	70	30	50	70	115	135	210	М1 6	18	23	46.5	58	4	5.4	1310К 2310К	21310К 22310К	Х310 х2310	He310 - это	СР110Х11,5 СР110Х10	2 1
СН611	50	120	275	80	30	53	80	120	150	230	М16	18	23	51.5	67	5	6.9	1311К 2311К	21311К 22311К	Х311 Х2311	HE311 HE2311	СР120Х12 СР120Х10	2 1
СН612	55	130	280	80	30	56	80	125	155	230	М1 6	18	23	56.5	72	5	6.9	1312К 2312К	21312К 22312К	Х312 Х231 2	HE312 HE2312	СР130Х12,5 СР130Х10	2 1
СН613	60	140	315	90	32	58	95	130	175	260	М20	22	27	62	77	5	6.8	1313К 2313К	21313К 22313К	Х313 Х2313	HE313 HE2313	СР140Х12,5 СР140Х10	2 1
СН615	65	160	345	100	35	65	100	140	195	290	М20	22	27	67	82	5	6.8	1315К 2315К	21315К 22315К	Х315 Х2315	HE315 HE2315	СР160Х14 СР160Х10	2 1
СН616	70	170	345	100	35	68	112	145	212	290	М20	22	27	72	89	6	8.1	1316К 2316К	21316К 22316К	Х316 Х2316	HE316 HE2316	СР170Х14,5 СР170Х10	2 1
СН617	75	180	380	110	40	70	112	155	218	320	М24	26	32	77	94	6	8.1	1317К 2317К	21317К 22317К	Х317 Х2317	HE317 HE2317	СР180Х14,5 СР180Х10	2 1
СН618	80	190	400	110	33	74	112	160	230	320	М24	26	35	82	99	6	8.1	1318К 2318К	22318К	Х318 Х2318	HE318 HE2318	СР190Х15,5 СР190Х10	2 1
СН619	85	200	420	120	36	77	125	170	245	350	М24	26	35	87	104	6	8.1	1319К 2319К	22319К	Х319 Х2319	HE319 HE2319	СР200Х16 СР200Х10	2 1
СН620	90	215	420	120	38	83	140	175	280	350	М24	26	35	92	111	7	9.3	1320К 2320К	22320К	H320 HE2320	HE320 HE2320	СР215Х18 СР215Х10	2 1
СН622	100	240	460	130	40	90	150	190	300	390	М24	28	38	102	125	8	10.8	1322К 2322К	22322К	Х322 Х2322	HE322 HE2322	СР240Х20 СР240Х10	2 1
СН624	110	260	540	160	50	96	160	205	325	450	М30	33	42	113	135	8	10.7		22324К	H2324	HE2324	СР260Х10	2 1
СН626	115	280	560	160	50	103	170	215	350	470	М30	33	42	118	140	8	10.7		22326К	H2326	HE2326	СР280Х 10	2 1
СН628	125	300	630	170	55	112	180	235	375	520	М30	35	45	128	154	9	12.2		22328К	H2328	HE2328	СР300Х10	2 1
СН630	135	320	680	180	55	118	190	245	395	560	М30	35	45	138	164	9	12.2		22330К	H2330	HE2330	СР320Х 10	2 1
СН632	140	340	710	190	60	124	200	255	415	580	М36	42	52	143	173	10	13.7		22332К	H2332	HE2332	СР340Х10	2 1

Стационарный блок и корпус: SNL200
Номер корпуса	d вал	h	a	e	b	u	v	c	w	L	d1	d2	j	F	g	D	S	Несущий	Фиксирующее кольцо
Номер корпуса	d вал	h	a	e	b	u	v	c	w	L	d1	d2	j	F	g	D		Несущий	размер	количество
СНЛ 205	25	40	165	130	46	13	20	19	74	67	36.5	44.5	7.5	5	25	52	М10	1205 2205 22205	СР525 СР523,5 СР52*3,5	2 2 2
СНЛ 206	30	50	185	150	52	15	20	22	89	77	46.5	54.5	7.5	5	32	62	М12	1206 2206 22206	СР628 СР626 СР62*6	2 2 2
СНЛ 207	35	50	185	150	52	15	20	22	93	82	56.5	64.5	7.5	5	34	72	М12	1207 2207 22207	СР728,5 СР725,5 СР72*5,5	2 2 2
СНЛ 208	40	60	205	170	60	15	20	25	108	85	62	70.5	7.5	5	39	80	М12	1208 2208 22208	СР8010,5 СР808 СР80*8	2 2 2
СНЛ 209	45	60	205	170	60	15	20	25	109	85	67	75.5	8.5	5	30	85	М12	1209 2209 22209	СР855,5 СР857 СР85*7	2 1 1
СНЛ 210	50	60	205	170	60	15	20	25	113	90	72	80.5	8.5	5	41	90	М12	1210 2210 22210	СР9010,5 СР909 СР90*9	2 2 2
СНЛ 211	55	70	255	210	70	18	24	28	128	95	77	85.5	8.5	5	44	100	М16	1211 2211 22211	СР10011,5 СР1009,5 СР100*9,5	2 2 2
СНЛ 212	60	70	255	210	70	18	23	30	134	105	87	95.5	8.5	5	48	110	М16	1212 2212 22212	СР11013 СР11010 СР110*10	2 2 2
СНЛ 213	65	80	275	230	80	18	24	30	149	110	92.5	101	8.5	5	51	120	М16	1213 2213 22213	СР12014 СР12010 СР120*10	2 2 2
СНЛ 215	75	80	280	230	80	18	24	30	155	115	102.5	111	8.5	5	56	130	М16	1215 2215 22215	СР13015,5 СР13012,5 СР130*12,5	2 2 2
СНЛ 216	80	95	315	260	90	22	28	32	177	120	108	116.5	10.5	5	58	140	М20	1216 2216 22216	СР14016 СР14012,5 СР140*12,5	2 2 2
СНЛ 217	85	95	320	260	90	22	28	32	183	125	120.5	112	10.5	5	61	150	М20	1217 2217 22217	СР15016,5 СР15012,5 СР150*12,5	2 2 2
СНЛ 218	90	100	345	290	100	22	28	35	194	140	120	128.5	9	5	65	160	М20	1218 2218 22218	СР16017,5 СР16012,5 СР160*12,5	2 2 2

Номер корпуса	Валить его		h	a	e	b	u	v	c	w	L	Л2	d1	d2	j	F	g	D	S	Номер подшипника	Фиксирующее кольцо
Номер корпуса	и	БД	h	a	e	b	u	v	c	w	L	Л2	d1	d2	j	F	g	D	S	Номер подшипника	Число	КОЛ-ВО
СНЛ305	25	30	50	185	150	52	15	20	22	89	77	89	46.5	54.5	7.5	5	32	62	М12	1305 2305 21305	СР627,5 СР624 СР62*7,5	2 2 2
СНЛ306	30	35	50	185	150	52	15	20	22	93	82	94	46.5	54.5	7.5	5	34	72	М12	1306 2306 21306	СР727,5 СР723,5 СР72*7,5	2 2 2
СНЛ307	35	45	60	205	170	60	15	20	25	108	85	99	62	70.5	7.5	5	39	80	М12	1307 2307 21307	СР809 СР804 СР80*9	2 2 2
СНЛ308	40	50	60	205	170	60	15	20	25	113	90	102	62	70.5	8.5	5	41	90	М12	1308 2308 21308 22308	СР909 СР904 СР909 СР904	2 2 2 2
СНЛ309	45	55	70	255	210	70	18	23	28	128	95	107	67	75.5	8.5	5	44	100	М16	1309 2309 21309 22309	СР1009,5 СР1004 СР1009,5 СР1004	2 2 2 2
СНЛ310	50	60	70	255	210	70	18	23	30	134	105	117	72	80.5	8.5	5	48	110	М16	1310 2310 21310 22310	СР11010,5 СР1104 СР11010,5 СР1104	2 2 2 2
СНЛ311	55	65	80	275	230	80	18	24	30	149	110	122	77	85.5	8.5	5	51	120	М16	1311 2311 21311 22311	СР12011 СР1204 СР12011 СР1204	2 2 2 2
СНЛ312	60	70	80	280	230	80	18	26	30	155	115	127	87	95.5	8.5	5	56	130	М16	1312 2312 21312 22312	СР13012,5 СР1305 СР13012,5 СР1305	2 2 2 2
СНЛ313	65	75	95	315	260	90	22	29	32	177	120	138	92.5	101	10.5	5	58	140	М20	1313 2313 21313 22313	СР14012,5 СР1405 СР14012,5 СР1405	2 2 2 2
СНЛ314	70	80	95	320	260	90	22	30	32	183	125	143	97.5	106	10.5	5	61	150	М20	1314 2314 21314 22314	СР15013 СР1505 СР15013 СР1505	2 2 2 2
СНЛ315	75	85	100	345	290	100	22	27	35	194	140	158	102.5	111	10.5	5	65	160	М20	1315 2315 21315 22315	СР16014 СР1605 СР16014 СР1605	2 2 2 2
СНЛ316	80	90	112	345	290	100	22	27	35	212	145	163	131	141	11.5	6	68	170	М20	1316 2316 21316 22316	СР17014,5 СР1705 СР17014,5 СР1705	2 2 2 2
СНЛ317	85	95	112	380	320	110	26	32	40	218	160	178	137.5	147.5	11.5	6	70	180	М24	1317 2317 21317 22317	СР18014,5 СР1805 СР18014,5 СР1805	2 2 2 2
СНЛ319	95	110	125	410	350	120	26	32	45	242	175	191	147.5	157.5	11.5	6	80	200	М24	1319 2319 21319 22319	СР20017,5 СР2006,5 СР20017,5 СР2006,5	2 2 2 2
СНЛ320	100	115	140	410	350	120	26	32	45	271	185	199	157.5	167.5	11.5	6	86	215	М24	1320 2320 21320 22320	СР21519,5 СР2156,5 СР21519,5 СР2156,5	2 2 2 2

Стационарный блок и корпус: SNL500
Номер корпуса	d вал	h	a	e	b	u	v	c	w	L	d1	d2	j	F	g	D	S	Несущий	Рукав	Фиксирующее кольцо
Номер корпуса	d вал	h	a	e	b	u	v	c	w	L	d1	d2	j	F	g	D		Несущий	Рукав	номер детали	количество
СНЛ505	20	40	165	130	46	15	20	19	74	67	31.5	39.5	7.5	5	25	52	М10	1205К	H205	СР52*5	2
SNL506	25	50	185	150	52	15	22	22	89	77	36.5	44.5	7.5	5	32	62	М10	1206К	H206	СР62*8	2
SNL507	30	50	185	150	52	15	20	22	93	82	46.5	54.5	7.5	5	34	72	М10	1207К 22207К	Х207 Х307	СР728,5 СР725,5	2 2
SNL508	35	60	205	170	60	15	20	25	108	85	51.5	59.5	7.5	5	39	80	М12	1208К 22208К	Х208 Х308	СР8010,5 СР808	2 2
SNL509	40	60	205	170	60	15	20	25	109	85	56.5	64.5	8.5	5	30	85	М12	1209К 22209К	Х209 Х309	СР855,5 СР857	2 1
СНЛ510	45	60	205	170	60	15	20	25	113	90	62	70.5	8.5	5	41	90	М12	1210К 22210К	Х210 Х310	СР9010,5 СР909	2 2
SNL511	50	70	255	210	70	18	23	28	128	95	67	75.5	8.5	5	44	100	М16	1211К 22211К	Х211 Х311	СР10011,5 СР1009,5	2 2
СНЛ512	55	70	255	210	70	18	23	30	134	105	72	80.5	8.5	5	48	110	М16	1212К 22212К	Х212 Х312	СР11013 СР11010	2 2
SNL513	60	80	275	230	80	18	24	30	149	110	77	85.5	8.5	5	51	120	М16	1213К 22213К	Х213 Х313	СР12014 СР12010	2 2
СНЛ515	65	80	280	230	80	18	26	30	155	115	87	95.5	8.5	5	56	130	М16	1215К 22215К	Х215 Х315	СР13015,5 СР13012,5	2 2
SNL516	70	95	315	260	90	22	29	32	177	120	92.5	101	10.5	5	58	140	М20	1216К 22216К	Х216 Х316	СР14016 СР14012,5	2 2
SNL517	75	95	320	260	90	22	30	32	183	125	97.5	106	10.5	5	61	150	М20	1217К 22217К	Х217 Х317	СР15016,5 СР15012,5	2 2
SNL518	80	100	345	290	100	22	27	35	194	140	102.5	111	10.5	5	65	160	М20	1218К 22218К 23218К	Х218 Х318 Х2318	СР16017,5 СР16012,5 СР160*12,5	2 2 1
SNL519	85	112	345	290	100	22	27	35	212	145	131	141	11.5	6	68	170	М20	1219К 22219К	Х219 Х319	СР17018 СР17012,5	2 2
СНЛ520	90	112	380	320	110	26	32	40	218	160	137.5	147.5	11.5	6	70	180	М24	22220К 23220К	Х320 Х2320	СР18012 СР1809,7	2 1
SNL522	100	125	410	350	120	26	32	45	242	175	147.5	157.5	11.5	6	80	200	М24	1222К 22222К 23222К	Х222 Х322 Х2322	СР20021 СР20013,5 СР200*10,2	2 2 1
SNL524	110	140	410	350	120	26	32	45	271	185	157.5	167.5	11.5	6	86	215	М24	22224К 23224К	Х3124 Х2324	СР21514 СР21510	2 1
СНЛ526	115	150	445	380	130	28	35	50	290	190	167.5	177.5	13	6	90	230	М24	22226К 23226К	Х3126 Х2326	СР23013 СР23010	2 1
SNL528	125	150	500	420	150	35	42	50	302	205	177.5	187.5	13	6	98	250	М30	22228К 23228К	Х3128 Х2328	СР25015 СР25010	2 1
Сл530	135	160	530	450	160	35	42	60	323	220	192.5	202.5	13.5	6	106	270	М30	22230К 23230К	Х3130 Х2330	СР27016,5 СР27010	2 1
СНЛ532	140	170	550	470	160	35	42	60	344	235	202.5	212.5	13.5	6	114	290	М30	22232К 23232К	Х3132 Х2332	СР29017 СР29010	2 1

Стационарный блок и корпус: SNL3000
Номер подшипника.	Диаметр вала (d)	D	g	L	c	w	h	m	a	b	s	v	u	n	Несущий	Закрепительная втулка	Фиксирующее кольцо
Номер подшипника.	Диаметр вала (d)	D	g	L	c	w	h	m	a	b	s	v	u	n	Несущий	Закрепительная втулка	Число	Кол-во
СНЛ 3036 ТУРТ	160	280	108	226	180	333	170	430	510	70	24	34	28	100	23036К	H3036	СР280*17	2
СНЛ 3038ТУРТ	170	290	115	235	190	353	180	450	530	75	24	34	28	110	23038К	H3038	СР290*10	4
СНЛ 3040ТУРТ	180	310	122	255	210	375	190	480	560	80	24	34	28	120	23040К	H3040	СР310*10	4
СНЛ 3044 ТУРТ	200	340	130	274	230	411	210	510	610	85	30	42	35	130	23044К	OH3044H	СР340*10	4
СНЛ 3048 ТУРТ	220	360	140	280	240	434	220	540	640	90	30	42	35	140	23048К	OH3048H	СР360*12	4
СНЛ 3052 ТУРТ	240	400	148	300	260	474	240	600	700	95	30	42	35	150	23052К	OH3052H	СР400*22	2
СНЛ 3056 ТУРТ	260	420	166	315	280	516	260	650	770	100	36	50	42	160	23056К	OH3056H	SR420*10	6
СНЛ 3060 ТУРТ	280	460	168	315	280	551	280	670	790	105	36	50	42	160	23060К	OH3060H	СР460*25	2
СНЛ 3064 ТУРТ	300	480	181	345	310	591	300	710	830	110	36	50	42	190	23064К	OH3064H	СР480*10	6
СНЛ 3068 ТУРТ	320	520	197	365	330	631	320	750	880	115	36	50	42	200	23068К	OH3068H	СР520*16	4
СНЛ 3072 ТУРТ	340	540	198	365	330	631	320	750	880	115	36	50	42	200	23072К	OH3072H	СР540*16	4
СНЛ 3076 ФТУРТ	360	560	135	395	360	675	340	810	950	120	36	50	42	220	23076К	OH3076H	_	_
СНЛ 3080 ФТУРТ	380	600	148	395	360	695	350	840	1000	120	36	50	42	220	23080К	OH3080H	_	_

Стационарный блок и корпус: SNL3100
Номер корпуса	d вал	D	a	b	c	g	h	L	W	m	n	u	v	J	S	Несущий	Рукав		Фиксирующее кольцо
Номер корпуса	d вал	D	a	b	c	g	h	L	W	m	n	u	v	J	S	Несущий	Рукав		Номер детали	количество
СНЛ 3134	150	280	510	180	70	108	170	230	333	430	100	28	34	14	М24	23134К	H3134	HE3134	СР280*10	2
СНЛ 3136	160	300	530	190	75	116	180	240	353	450	110	28	34	15	М24	23136К	H3136	HE3136	СР300*10	2
СНЛ 3138	170	320	560	210	80	124	190	260	375	480	120	28	34	10	М24	23138К	H3138	HE3138	СР320*10	2
СНЛ 3140	180	340	610	230	85	132	210	280	411	510	130	35	42	10	М30	23140К	H3140	HE3140	СР340*10	2
СНЛ 3144	200	370	640	240	90	140	220	290	434	540	140	35	42	12	М30	23144К	H3144		СР370*10	2
СНЛ 3148	220	400	700	260	95	148	240	310	474	600	150	35	42	12	М30	23148К	H3148		СР4000*10	2
СНЛ 3152	240	440	770	280	100	164	260	320	516	650	160	42	50	13	М36	23152К	H3152		СР440*10	2
СНЛ 3156	260	460	790	280	105	166	280	320	551	670	160	42	50	16	М36	23156К	H3156		СР460*10	2
СНЛ 3160	280	500	830	310	110	180	300	350	591	710	190	42	50	22	М36	23160К	H3160		СР500*10	2
СНЛ 3164	300	540	880	330	115	196	320	370	631	750	200	42	50	23	М36	23164К	H3164		СР540*10	2

Стационарный блок и корпус: SN200, SN300
Корпус №.	Диаметр вала (мм)		Размеры (мм)															Номер подшипника.		Фиксирующее кольцо
Корпус №.	d	Из	Д Х8	a	b	c	г H12	чч12	L	W	m	u	V	d2 H12	d3 H12	f1 H12	f2	Номер подшипника.		Число	КОЛ-ВО
СН205	25	30	52	165	46	22	25	40	67	75	130	15	20	31.5	43	4	5.4	1205 2205	22205	СР52Х5 СР52Х7	2 1
СН206	30	35	62	185	52	22	30	50	77	90	150	15	20	36.5	48	4	5.4	1206 2206	22206	СР62Х7 СР62Х10	2 1
СН207	35	45	72	185	52	22	33	50	82	95	150	15	20	46.5	58	4	5.4	1207 2207	22207	СР72Х8 СР72Х10	2 1
СН208	40	50	80	205	60	25	33	60	85	110	170	15	20	51.5	67	5	6.9	1208 2208	22208	СР80С7,5 СР80С10	2 1
СН209	45	55	85	205	60	25	31	60	85	112	170	15	20	56.5	72	5	6.9	1209 2209	22209	СР85Х6 СР85Х8	2 1
СН210	50	60	90	205	60	25	33	60	90	115	170	15	20	62	77	5	6.8	1210 2210	22210	СР90С6,5 СР90С10	2 1
СН211	55	65	100	255	70	28	33	70	95	130	210	18	23	67	82	5	6.8	1211 2211	22211	СР100Х6 СР100Х8	2 1
СН212	60	70	110	255	70	30	38	70	105	135	210	18	23	72	89	6	8.1	1212 2212	22212	СР110Х8 СР110Х10	2 1
СН213	65	75	120	275	80	30	43	80	110	150	230	18	23	77	94	6	8.1	1213 2213	22213	СР120Х10 СР120Х12	2 1
СН214	70	80	125	275	80	30	44	80	115	155	230	18	23	82	99	6	8.1	1214 2214	22214	СР125Х10 СР125Х13	2 1
СН215	75	85	130	280	80	30	41	80	115	155	230	18	23	87	104	6	8.1	1215 2215	22215	СР130Х8 СР130Х10	2 1
СН216	80	90	140	315	90	32	43	95	120	175	260	22	27	92	111	7	9.3	1216 2216	22216	СР140С8,5 СР140С10	2 1
СН217	85	95	150	320	90	32	46	95	125	185	260	22	27	97	116	7	9.3	1217 2217	22217	СР150Х9 СР150Х10	2 1
СН218	90	100	160	345	100	35	62.4	100	145	195	290	22	27	102	125	8	10.8	1218 2218	22218 23218	СР160Х16.2 СР160Х11.2 СР160Х10	2 2 1
СН219	95	110	170	345	100	35	53	112	140	210	290	22	27	113	135	8	10.7	1219 2219	22219	СР170Х10,5 СР170Х10	2 1
СН220	100	115	180	380	110	40	70.3	112	160	218	320	26	32	118	140	8	10.7	1220 2220	22220 23220	СР180Х18.1 СР180Х12.1 СР180Х10	2 2 1
СН222	110	125	200	410	120	45	80	125	175	240	350	26	32	128	154	9	12.2	1222 2222	22222 23222	СР200С21 СР200С13,5 СР200С10	2 2 1
СН224	120	135	215	410	120	45	86	140	185	270	350	26	32	138	164	9	12.2		22224 23224	СР215Х14 СР215Х10	2 1
СН226	130	145	230	445	130	50	90	150	190	290	380	28	36	148	178	10	13.7		22226 23226	СР230Х13 СР230Х10	2 1
СН228	140	155	250	500	150	50	98	150	205	305	420	33	42	158	188	10	13.7		22228 23228	СР250Х15 СР250Х10	2 1
СН230	150	165	270	530	160	60	106	160	220	325	450	33	42	168	198	10	13.7		22230 23230	СР270Х16,5 СР270Х10	2 1
СН232	160	175	290	550	160	60	114	170	235	345	470	33	42	178	208	10	13.7		22232 23232	СР290Х17 СР290Х10	2 1
СН305	25	30	62	185	52	22	34	50	80	90	150	15	20	31.5	43	4	5.4	1305 2305		СР62С8.5 СР62С10	2 1
СН306	30	35	72	185	52	22	37	50	82	95	150	15	20	36.5	48	4	5.4	1306 2306		СР72Х 9 СР72Х 10	2 1
СН307	35	45	80	205	60	25	41	60	90	110	170	15	20	46.5	58	4	5. 4	1307 2307		СР80Х10 СР80Х10	2 1
СН308	40	50	90	205	60	25	43	60	95	115	170	15	20	51.5	67	5	6.9	1308 2308	21308 22308	СР90Х10 СР90Х10	2 1
СН309	45	55	100	255	70	28	46	70	105	130	210	18	23	56.5	72	5	6.9	1309 2309	21309 22309	СР100Х10,5 СР100Х10	2 1
СН310	50	60	110	255	70	30	50	70	115	135	210	18	23	62	77	5	6.8	1310 2310	21310 22310	СР110Х11,5 СР110Х10	2 1
СН311	55	65	120	275	80	30	53	80	120	150	230	18	23	67	82	5	6.8	1311 2311	21311 22311	СР120Х12 СР120Х10	2 1
СН312	60	70	130	280	80	30	56	80	125	155	230	18	23	72	89	6	8.1	1312 23 12	21312 22312	СР130Х12,5 СР130Х10	2 1
СН313	65	75	140	315	90	32	58	95	130	175	260	22	27	77	94	6	8.1	1313 2313	21313 22313	СР140Х12,5 СР140Х10	2 1
СН314	70	80	150	320	90	32	61	95	130	185	260	22	27	82	99	6	8.1	1314 2314	21314 22314	СР150Х13 СР150Х10	2 1
СН315	75	85	160	345	100	35	65	100	140	195	290	22	27	87	104	6	8.1	1315 2315	21315 22315	СР160Х14 СР160Х10	2 1
СН316	80	90	170	345	100	35	68	112	145	212	290	22	27	92	111	7	9.3	1316 2316	21316 22316	СР170Х14,5 СР170Х10	2 1
СН317	85	95	180	380	110	40	70	112	155	218	320	26	32	97	116	7	9.3	1317 2317	21317 22317	СР180Х14,5 СР180Х10	2 1
СН318	90	100	190	400	110	33	74	112	160	230	320	26	35	102	125	8	10.8	1318 2318	21318 22318	СР190Х15,5 СР190Х10	2 1
СН319	95	110	200	420	120	36	77	125	170	245	350	26	35	113	135	8	10.7	1319 2319	21319 22319	СР200Х16 СР200Х10	2 1
СН320	100	115	215	420	120	38	83	140	175	280	350	26	35	118	140	8	10.7	1320 2320	21320 22320	СР215Х18 СР215Х10	2 1
СН322	110	125	240	460	130	40	90	150	190	300	390	28	38	128	154	9	12.2	1322 2322	21322 22322	СР240Х20 СР240Х10	2 1
СН324	120	135	260	540	160	50	96	160	205	325	450	33	42	138	164	9	12.2		22324	СР260Х10	1
СН326	130	150	280	560	160	50	103	170	215	350	470	33	42	153	183	10	13.7		22326	СР280Х10	1
СН328	140	160	300	630	170	55	112	180	235	375	520	35	45	163	193	10	13.7		22328	СР300Х10	1
СН330	150	170	320	680	180	55	118	190	245	395	560	35	45	173	203	10	13.7		22330	СР320Х10	1
СН332	160	180	340	710	190	60	124	200	255	415	580	42	52	183	213	10	13.7		22332	СР340Х10	1

Стационарный блок и корпус: SNU500, SNG500
Корпус №.	Вал Он на	Размеры (мм)																		Номер подшипника.	Переходная втулка	Фиксирующее кольцо
	(мм)	Ч ч12	a	e	b	u	v	c	W	L	d1 H12	d2 H12	n	J	F	г H12	Также H8	S			Переходная втулка	Число	КОЛ-ВО
	(мм)	Ч ч12	a	e	b	u	v	c	W	L	d1 H12	d2 H12	n	J	F	г H12	Также H8	-2	-4
СНУ505	20	40	165	130	46	13	20	19	71	67	31.5	39.5		7.5	5	25	52	М10		1205К	H205	СР52Х5	2
СНУ506-605	25	50	185	150	52	13	22	22	87	77	36.5	44.5		7.5	5	32	62	М10		1206К	H206	СР62Х5	2
СНУ507-606	30	50	185	150	52	13	20	22	92	82	46.5	54.5		7.5	5	34	72	М10		1207К 22207К	Х207 Х307	СР72Х8.5 СР72Х5.5	2 2
СНУ508-607	35	60	205	170	60	15	20	25	106	85	51.5	59.5		7.5	5	39	80	М12		1208К 22208К	Х208 Х308	СР80Х10.5 СР80Х8	2 2
СНУ509	40	60	205	170	60	15	20	25	109	85	56.5	64.5		8.5	5	30	85	М12		1209К 22209К	Х209 Х309	СР85С5.5 СР85С7	2 1
СНУ510-608	45	60	205	170	60	15	20	25	112	90	62	70.5		8.5	5	41	90	М12		1210К 22210К	Х210 Х310	СР90Х10.5 СР90Х9	2 2
СНУ511-609	50	70	255	210	70	18	23	28	127	95	67	75.5	35	8.5	5	44	100	М16	М12	1211К 22211К	Х211 Х311	СР100Х11,5 СР100Х9,5	2 2
СНУ512-610	55	70	255	210	70	18	23	30	133	105	72	80.5	35	8.5	5	48	110	М16	М12	1212К 22212К	Х212 Х312	СР110Х13 СР110Х10	2 2
СНУ513-611	60	80	275	230	80	18	24	30	148	110	77	85.5	35	8.5	5	51	120	М16	М12	1213К 22213К	Х213 Х313	СР120Х14 СР120Х10	2 2
СНУ515-612	65	80	280	230	80	18	26	30	154	115	87	95.5	40	8.5	5	56	130	М16	М12	1215К 22215К	Х215 Х315	СР130Х15,5 СР130Х12,5	2 2
СНУ516-613	70	95	315	260	90	22	29	32	175	120	92.5	101	40	10.5	5	58	140	М20	М12	1216К 22216К	Х216 Х316	СР140Х16 СР140Х12 5	2 2
СНУ517	75	95	320	260	90	22	30	32	181	125	97.5	106	50	10.5	5	61	150	М20	М12	1217К 22217К	Х217 Х317	СР150Х16,5 СР150Х12,5	2 2
СНУ518-615	80	100	345	290	100	22	27	35	192	140	102.5	111	50	10.5	5	65	160	М20	М16	1218К 22218К 23218К	Х218 Х318 Х2318	СР160Х17,5 СР160Х12,5 СР160Х12,5	2 2 1
СНУ519-616	85	112	345	290	100	22	27	35	209	145	131	141	50	11.5	6	68	170	М20	М16	1219К 22219К	Х219 Х319	СР170Х18 СР170Х12,5	2 2
СНУ520-617	90	112	380	320	110	26	32	40	215	160	137.5	147.5	60	11.5	6	70	180	М24	М16	1220К 22220К 23220К	Х220 Х320 Х2320	СР 180 Х18 СР180Х12 СР180 Х9. 7	2 2 1
СНУ522-619	100	125	410	350	120	26	32	45	239	175	147.5	157.5	70	11.5	6	80	200	М24	М16	1222К 22222К 23222К	Х222 Х322 Х2322	СР200С21 СР200С13,5 СР200С10,2	2 2 1
СНУ524-620	110	140	410	350	120	26	32	45	271	185	157.5	167.5	70	11.5	6	86	215	М24	М16	22224К 23224К	Х3124 Х2324	СР215 Х14 СР215 Х10	2 1
СНУ526	115	150	445	380	130	28	35	50	290	190	167.5	177.5	70	13	6	90	230	М24	М20	22226К 23226К	Х3126 Х2326	СР230Х13 СР230Х10	2 1
СНУ528	125	150	500	420	160	35	42	50	302	205	177.5	187.5	80	13	6	98	250	М30	М24	22228К 23228К	Х3128 Х2328	СР250Х15 СР250Х10	2 1
СНУ530	135	160	530	450	160	35	42	60	323	220	192.5	202.5	90	13.5	6	106	270	М30	М24	22230К 23230К	Х3130 Х2330	СР270Х16,5 СР270Х10	2 1
СНУ532	140	170	550	470	160	35	42	60	344	235	202.5	212.5	90	13.5	6	114	290	М30	М24	22232К 23232К	Х3132 Х2332	СР290 Х17 СР290 Х10	2 1
СНГ507-606	30	50	185	150	52	13	20	22	92	82	46.5	54.5		7.5	5	34	72	М10		1207К 22207К	Х207 Х307	СР72Х8.5 СР72Х5.5	2 2
СНГ508-607	35	60	205	170	60	15	20	25	106	85	51.5	59.5		7.5	5	39	80	М12		1208К 22208К	Х208 Х308	СР80Х10.5 СР80Х8	2 2
СНГ509	40	60	205	170	60	15	20	25	109	85	56.5	64.5		8.5	5	30	85	М12		1209К 22209К	Х209 Х309	СР85С5.5 СР85С7	2 1
СНГ510-608	45	60	205	170	60	15	20	25	112	90	62	70.5		8.5	5	41	90	М12		1210К 22210К	Х210 Х310	СР90Х10.5 СР90Х9	2 2
СНГ511-609	50	70	255	210	70	18	23	28	127	95	67	75.5	35	8.5	5	44	100	М16	М12	1211К 22211К	Х211 Х311	СР100Х11,5 СР100Х9,5	2 2
СНГ512-610	55	70	255	210	70	18	23	30	133	105	72	80.5	35	8.5	5	48	110	М16	М12	1212К 22212К	Х212 Х312	СР110Х13 СР110Х10	2 2
СНГ513-611	60	80	275	230	80	18	24	30	148	110	77	85.5	35	8.5	5	51	120	М16	М12	1213К 22213К	Х213 Х313	СР120Х14 СР120Х10	2 2
СНГ515-612	65	80	280	230	80	18	26	30	154	115	87	95.5	40	8.5	5	56	130	М16	М12	1215К 22215К	Х215 Х315	СР130Х15,5 СР130Х12,5	2 2
СНГ516-613	70	95	315	260	90	22	29	32	175	120	92.5	101	40	10.5	5	58	140	М20	М12	1216К 22216К	Х216 Х316	СР140Х16 СР140Х12,5	2 2
СНГ517	75	95	320	260	90	22	30	32	181	125	97.5	106	50	10.5	5	61	150	М20	М12	1217К 22217К	Х217 Х317	СР150Х16,5 СР150Х12,5	2 2
СНГ518-615	80	100	345	290	100	22	27	35	192	140	102.5	111	50	10.5	5	65	160	М20	М16	1218К 22218К 23218К	Х218 Х318 Х2318	СР160Х17,5 СР160Х12,5 СР160Х12,5	2 2 1
СНГ519-616	85	112	345	290	100	22	27	35	209	145	131	141	50	11.5	6	68	170	М20	М16	1219К 22219К	Х219 Х319	СР170Х18 СР170Х12,5	2 2
СНГ520-617	90	112	380	320	110	26	32	40	215	160	137.5	147.5	60	11.5	6	70	180	М24	М16	1220К 22220К 23220К	Х220 Х320 Х2320	СР180С18 СР180С12 СР180С9.7	2 2 1
СНГ522-619	100	125	410	350	120	26	32	45	239	175	147.5	157.5	70	11.5	6	80 рэндов	200	М24	М16	1222К 22222К 23222К	Х222 Х322 Х2322	СР200С21 СР200С13,5 СР200С10,2	2 2 1
СНГ524-620	110	140	410	350	120	26	32	45	271	185	157.5	167.5	70	11. 5	6	86	215	М24	М16	22224К 23224К	Х3124 Х2324	СР215Х14 СР2И5Х10	2 1
СНГ526	115	150	445	380	130	28	35	50	290	190	167.5	177.5	70	13	6	90	230	М24	М20	22226К 23226К	Х3126 Х2326	СР230Х13 СР230Х10	2 1
СНГ528	125	150	500	420	150	35	42	50	302	205	177.5	187.5	80	13	6	98	250	М30	М24	22228К 23228К	Х3128 Х2328	СР250Х15 СР250Х10	2 1
СНГ530	135	160	530	450	160	35	42	60	323	220	192.5	202.5	90	13.5	6	106	270	М30	М24	22230К 23230К	Х3130 Х2330	СР270Х16,5 СР270Х10	2 1
СНГ532	140	170	550	470	160	35	42	60	344	235	202.5	212.5	90	13.5	6	114	290	М30	М24	22232К 23232К	Х3132 Х2332	СР290Х17 СР290Х10	2 1

Корпус №.	Диаметр вала (мм)	Размеры (мм)															Номер подшипника.	Переходная втулка	Фиксирующее кольцо
Корпус №.	Д1	чч12	W	L	a	b	c	m	г H12	f1 H12	f2	d2 H12	d3 H12	V	u	s	Номер подшипника.	Переходная втулка	Число	КОЛ-ВО
С3024К	110	112	215	150	390	110	40	320	56	8	10.7	113	135	30	36	М24	23024К	H3024	180 франков/10	1
С3026К	115	125	239	160	420	120	45	350	62	8	10.7	118	140	30	36	М24	23026К	H3026	200 франков/10	1
С3028К	125	140	259	170	420	120	45	350	63	9	12.2	128	154	30	36	М24	23028К	H3028	ФР 210/10	1
С3030К	135	150	278	175	460	130	45	380	66	9	12.2	138	164	30	36	М24	23030К	H3030	225/10 франков	1
С3032К	140	150	288	190	470	130	50	390	70	10	13.7	143	173	30	36	М24	23032К	H3032	240 франков/10	1
С3034К	150	160	320	200	540	160	55	450	77	10	13.7	153	183	36	48	М30	23034К	H3034	260 франков/10	1
С3036К	160	170	340	210	560	160	55	470	84	10	13.7	163	193	36	48	М30	23036К	H3036	280 франков/10	1
С3038К	170	170	353	210	560	160	55	470	85	10	13.7	173	203	36	48	М30	23038К	H3038	290 франков/10	1
С3040К	180	180	373	235	615	170	60	515	92	10	13.7	183	213	36	48	М30	23040К	H3040	ФР310/10	1
С3044К	200	200	408	255	690	190	70	580	100	11	15.5	203	240	42	50	М36	23044К	H3044	340 фр./10 фр.	1
С3048К	220	210	433	265	720	200	75	610	102	11	15.5	223	260	42	50	М36	23048К	H3048	ФР360/10	1
С3052К	240	240	485	285	820	220	80	680	114	12	17.3	243	286	52	70	М45	23052К	H3052	400 франков/10	1
С3056К	260	250	505	295	860	230	80	720	116	12	17.3	263	306	52	70	М45	23056К	H3056	420/10 франков	1

Стационарный блок и корпус: SD3000, SD500, 600
Корпус №.	Всади его в	Размеры (мм)																	Номер подшипника.	Переходная втулка	Фиксирующее кольцо		уплотнительное кольцо
Корпус №.	Всади его в	Д Х8	a	b	c	г H12	чч12	L	W	m	n	u	V	s	d2 H12	d3 H12	быть H13	f2	Номер подшипника.	Переходная втулка	Число	КОЛ-ВО	Число	КОЛ-ВО
SD3034	150	260	540	200	50	77	160	230	320	450	110	36	52	М30	153	183	10	13.8	23034К	H3034	СР260Х10	1
SD3036	160	280	560	220	50	84	170	250	340	470	120	36	52	М30	163	193	10	13.8	23036К	H3036	СР280Х 10	1
SD3038	170	290	560	220	50	85	170	250	345	470	120	36	52	М30	173	203	10	13.8	23038К	H3038	СР290Х10	1
SD3040	180	310	620	230	60	92	180	270	360	510	140	36	52	М30	183	213	10	13.8	23040К	H3040	СР310Х 10	1
SD3044	200	340	700	260	65	100	200	290	400	570	160	36	55	М30	203	240	11	15.7	23044К	H3044	СР340Х10	1
SD3048	220	360	740	270	65	102	210	300	420	610	170	36	55	М30	223	260	11	15.7	23048К	H3048	СР360Х10	1
SD3052	240	400	820	300	70	114	240	330	475	680	190	43	62	М36	243	286	12	17.4	23052К	H3052	СР400Х 10	1
SD3056	260	420	860	320	85	116	250	350	500	710	200	43	62	М36	263	306	12	17.4	23056К	H3056	СР420Х10	1
SD3060	280	460	920	330	85	128	280	360	550	770	210	43	62	М36	283	332	13	19.1	23060К	H3060	СР460Х 10	1
SD3064	300	480	940	340	85	131	280	370	560	790	210	43	62	М36	303	352	13	19.1	23064К	H3064	СР480Х10	1
SD3068	320	520	1020	370	100	143	310	400	615	860	230	50	70	М42	323	372	13	19.1	23068К	H3068	СР520Х 10	1
SD3072	340	540	1060	390	100	144	325	410	640	890	250	50	70	М42	343	392	13	19.1	23072К	H3072	СР540Х10	1
SD3076	360	560	1080	390	100	145	340	410	665	900	260	50	70	М42	363	412	13	19.1	23076К	H3076	СР560Х10	1
SD534	150	310	620	230	60	106	180	270	360	510	140	36	52	М30	153	183	10	13.8	22234К	H3134	СР310Х10	2
SD536	160	320	650	240	60	106	190	280	380	540	150	36	52	М30	163	193	10	13.8	22236К	H3136	СР320Х10	2
SD538	170	340	700	260	65	112	200	290	400	570	160	36	55	М30	173	203	10	13.8	22238К	H3138	СР340Х10	2
SD540	180	360	740	270	65	118	210	300	420	610	170	36	55	М30	183	213	10	13.8	22240К	H3140	СР360Х10	2
SD544	200	400	820	300	70	128	240	330	475	680	190	43	62	М36	203	240	11	15.7	22244К	H3144	СР400Х10	2
SD548	220	440	880	310	85	140	260	340	515	740	200	43	62	М36	223	260	11	15.7	22248К	H3148	СР440Х10	2
SD552	240	480	940	340	85	150	280	370	560	790	210	43	62	М36	243	286	12	17.4	22252К	H3152	СР480Х10	2
SD556	260	500	990	370	100	150	300	390	590	830	230	50	70	М42	263	306	12	17.4	22256К	H3156	СР500Х10	2
SD560	280	540	1060	390	100	160	325	410	640	890	250	50	70	М42	283	332	13	19.1	22260К	H316O	СР540Х10	2
SD564	300	580	1110	420	110	170	355	440	690	930	270	58	77	М48	303	352	13	19.1	22264К	H3164	СР580Х10	2
SD634	150	360	740	270	65	130	210	300	420	610	170	36	55	М30	153	183	10	13.8	22334К	H2334	СР360Х10	1
SD636	160	380	780	290	70	136	225	320	450	640	180	43	62	М36	163	193	10	13.8	22336К	H2336	СР380Х10	1
SD638	170	400	820	300	70	142	240	330	475	680	190	43	62	М36	173	203	10	13.8	22338К	H2338	СР400Х10	1
SD640	180	420	860	320	85	148	250	350	500	710	200	43	62	М36	183	213	10	13.8	22340К	H2340	СР420Х10	1
SD644	200	460	920	330	85	155	280	360	550	770	210	43	62	М36	203	240	11	15.7	22344К	H2344	СР460Х10	1
SD648	220	500	990	370	100	165	300	390	590	830	230	50	70	М42	223	260	11	15.7	22348К	H2348	СР500Х10	1
SD652	240	540	1060	390	100	175	325	410	640	890	250	50	70	М42	243	286	12	17.4	22352К	H2352	СР540Х10	1
SD656	260	580	1110	420	110	185	355	440	690	930	270	58	77	М48	263	306	12	17.4	22356К	H2356	СР580Х10	1
SD3134-TS	150	280	510	180	70	108	170	240	335	430	100	30	36	М24	230		14		23134К	H3134	СР280x10	2	ТС34	2
SD3136-TS	160	300	530	190	75	116	180	250	355	450	110	30	36	М24	240		15		23136К	H3136	СР300x10	2	ТС36	2
SD3138-TS	170	320	560	210	80	124	190	270	375	480	120	30	36	М24	260		10		23138К	H3138	СР320x10	2	ТС38	2
SD3140-TS	180	340	610	230	85	132	210	290	410	510	130	35	40	М30	280		10		23140К	H3140	СР340x10	2	ТС40	2
SD3144-TS	200	370	640	240	90	140	220	300	435	540	140	35	40	М30	290		12		23144К	H3144	СР370x10	2	ТС44	2
SD3148-TS	220	400	700	260	95	148	240	320	475	600	150	35	40	М30	310		12		23148К	H3148	СР400x10	2	ТС48	2
SD3152-TS	240	440	770	280	100	164	260	330	515	650	160	40	48	М36	320		13		23152К	H3152	СР440x10	2	ТС52	2
SD3156-TS	260	460	790	280	105	166	280	330	550	670	160	42	50	М36	320		16		23156К	H3156	СР460x10	2	ТС56	2
SD3160-TS	280	500	830	310	110	180	300	360	590	710	190	42	60	М36	350		22		23160К	H3160-HG	СР500x10	2	ТС60	2
SD3164-TS	300	540	880	330	115	196	320	380	630	750	200	42	60	М36	370		23		23164К	H3164-HG	СР540x10	2	ТС64	2
SD3168-TS	320	580	965	380	120	210	340	410	670	840	240	49	59	М45	390		25		23168К	H3168-HG	СР580х10	2	ТС68	2
SD3172-TS	340	600	1040	390	130	212	360	410	720	890	255	49	59	М50	390		22		23172К	H3172-HG	СР600x10	2	ТС72	2
SD3176-TS	360	620	1120	400	135	214	380	410	750	980	255	60	72	М55	405		22		23176К	H3176-HG	СР620x10	2	ТС76	2
SD3180-TS	380	650	1245	420	140	220	400	440	790	1050	270	65	78	М60	405		22		23180К	H3180-HG	СР650x10	2	ТС80	2

Стационарный блок и корпус: SD3100
Корпус №.	Всади его в	Размеры (мм)																	Номер подшипника.	Переходная втулка		Фиксирующее кольцо
Корпус №.	Всади его в	Д Х8	a	b	c	г H12	чч12	L	Л2	W	m	n	u	v	J	X	Z	S	Номер подшипника.	Переходная втулка		Число	КОЛ-ВО
SD3134	150	280	510	18С	70	108	170	230	308	335	430	100	30	36	14	65	120	М24	23134К	H3134	HE3134	СР280Х10	2
SD3136	160	300	530	19С	75	116	180	240	318	355	450	110	30	36	15	68	130	М24	23136К	H3136	HE3136	СР300Х10	2
SD3138	170	320	560	21С	80	124	190	260	336	375	480	120	30	38	10	80	140	М24	23138К	H3138	HE3138	СР320Х10	2
SD3140	180	340	610	23С	85	132	210	280	356	410	510	130	35	40	10	82	150	М30	23140К	H3140	HE3140	СР340Х10	2
SD3144	200	370	640	24С	90	140	220	290	368	435	540	140	35	40	12	90	155	М30	23144К	H3144		СР370Х10	2
SD3148	220	400	700	26С	95	148	240	310	388	475	600	150	35	40	12	100	160	М30	23148К	H3148		СР400Х10	2
SD3152	240	440	770	28С	100	164	260	320	400	515	650	160	40	48	13	105	170	М36	23152К	H3152		СР440Х10	2
SD3156	260	460	790	28С	105	166	280	320	400	550	670	160	42	50	16	105	170	М36	23156К	H3156		СР460Х10	2
SD316O	280	500	830	31С	110	180	300	350	426	590	710	190	42	60	22	110	190	М36	23160К	H3160		СР500Х10	2
SD3164	300	540	880	33С	115	196	320	370	448	630	750	200	42	60	23	120	200	М36	23164К	H3164		СР540Х10	2
SD3168	320	580	965	38С	120	210	340	410	488	670	840	240	49	59	25	135	220	М45	23168К	H3168		СР580Х10	2
SD3172	340	600	1040	39С	130	212	360	410	498	720	890	255	49	59	22	145	225	М45	23172К	H3172		СР600Х10	2
SD3176	360	620	1120	40С	135	214	380	430	520	750	980	255	60	72	22	145	240	М55	23176К	H3176		СР620Х10	2
SD318O	380	650	1245	42С	140	220	400	430	552	790	1050	270	65	78	22	150	260	М60	23180К	H3180		СР650Х10	2

Стационарный блок и корпус: SN3000, 3100
Номер корпуса		Диаметр вала d1 (мм)	Размеры (мм)																		Номер подшипника.	Переходная втулка	Фиксирующее кольцо
			Д Х8	a	b	c	г H12	чч12	L	W	m	n	u	v	f1 H13	f2	S		d2 H12	d3 H12			Фиксирующее кольцо
			Д Х8	a	b	c	г H12	чч12	L	W	m	n	u	v	f1 H13	f2	-2	-4	d2 H12	d3 H12			Число	КОЛ-ВО
SN3024	SSN3024	110	180	380	110	40	56	112	160	218	320	60	26	32	8	107	М24	М16	113	135	23024К	H3024	СР180Х10	1
SN3026	SSN3026	115	200	410	120	45	62	125	175	240	350	70	26	32	8	107	М2 4	М16	118	140	23026К	H3026	СР200Х10	1
SN3028	SSN3028	125	210	410	120	45	63	140	185	270	350	70	26	32	9	12.2	М2 4	М16	128	154	23028К	H3028	СР210Х10	1
СН3030	SSN3030	135	225	445	130	50	66	150	175	283	380	70	28	36	9	12.22	М24	М20	138	164	23030К	H3030	СР225Х10	1
СН3032	SSN3032	140	240	460	130	40	70	150	190	300	390	70	28	38	10	13.7	М24	М20	143	173	23032К	H3032	СР240Х10	1
SN3034	SSN3034	150	260	540	160	50	77	160	205	325	450	90	33	42	10	13.7	М30	М20	153	183	23034К	H3034	СР260Х10	1
SN3036	SSN3036	160	280	550	160	50	84	170	215	345	470	90	33	42	10	137	М30	М20	163	193	23036К	H3036	СР280Х10	1
СН3038	SSN3038	170	290	550	160	60	85	170	235	345	470	90	33	42	10	13.7	М30	М24	173	203	23038К	H3038	СР290Х10	1
SN3122	SSN3122	100	180	380	110	40	66	112	160	218	320	60	26	32	8	108	М24	М16	102	125	23122К	H3122	СР180Х10	1
SN3124	SSN3124	110	200	410	120	45	72	125	175	240	350	70	26	32	8	107	М24	М16	113	135	23124К	H3124	СР200Х10	1
SN3126	SSN3126	115	210	410	120	45	74	140	185	270	350	70	26	32	8	107	М24	М16	118	140	23126К	H3126	СР210Х10	1
SN3128	SSN3128	125	225	445	130	50	78	150	175	285	380	70	28	36	9	12.2	М24	М20	128	154	23128К	H3128	СР225Х10	1
СН3130	SSN3130	135	250	500	150	50	90	150	205	305	420	80	33	42	9	12.2	М30	М24	138	164	23130К	H3130	СР250Х10	1
SN3132	SSN3132	140	270	530	160	60	96	160	220	325	450	90	33	42	10	13.7	М30	М2 4	143	173	23132К	H3132	СР2 70X10	1

Стационарный блок и корпус: 722500DA, DB
Корпус №.		Диаметр вала	Размеры (мм)																Номер подшипника.	Переходная втулка	Номер местоположения
И	БД	d1 (мм)	Аа	Аб	g	Ба	Бб	D	H	Привет	J	L	S	f1 H12	f2	d2 H12	d3 H12	G	Номер подшипника.	Переходная втулка	Число	КОЛ-ВО
722505DA	722505ДБ	20	51.5	56.5	10	15	12.5	75	100	38	96	110	11.5	3	4.2	21.5	31	М10	1205ЕК 2205ЕК 22205ЕК	Х205 Х305 Х305	ФРБ5/52 ZW42X52 ZW42X52	1
722506DA	722506ДБ	25	57	59.5	12	16	15	86	117	44	116	130	11.5	4	5.4	26.5	38	М10	1206ЕК 2206ЕК 22206ЕК	Х206 Х306 Х306	ФРБ6/62 ZW50X62 ZW50X62	1
722507DA	722507ДБ	30	59.5	63.5	12	16	14.5	97	130	48.5	130	145	14	4	5.4	31.5	43	М12	1207ЕК 2207ЕК 22207ЕК	Х207 Х307 Х307	ФРБ8/72 ZW65X72 ZW65X72	1
722508ДА	722508ДБ	35	64	65.5	12	17	18	108	143	54	140	160	14	4	5.4	36.5	48	М12	1208ЕК 2208ЕК 22208ЕК	Х208 Х308 Х308	ФРБ7/80 ZW70X80 ZW70X80	1
722509DA	722509ДБ	40	64.5	69.5	12	19	16.5	113	160	60	160	180	14	4	5.4	41.5	53	М12	1209ЕК 2209ЕК 22209ЕК	Х209 Х309 Х309	ФРБ6/85 ZW75 X85 ZW75 X85	1
722510ДА	722510ДБ	45	68.5	73	15	22	175	118	160	60	160	180	14	4	5.4	46.5	58	М12	1210ЕК 2210ЕК 22210ЕК	Х210 Х310 Х310	ФРБ5/90 ZW80X90 ZW80X90	1
722511 ДА	722511ДБ	50	75.5	81.5	15	24	19.5	128	172	65	170	192	14	5	6.8	51.5	67	М12	1211ЕК 2211ЕК 22211ЕК	Х211 Х311 Х311	ФРБ6/100 ZW85X100 ZW85X100	1
722512DA	722512ДБ	55	77	82	15	23	19	142	189	72	180	210	14	5	6.8	56.5	72	М12	1212ЕК 2212ЕК 22212ЕК	Х212 Х312 Х312	ФРБ8/110 ZW90X110 ZW90X110	1
722513DA	722513ДБ	60	80	86	15	22	20	152	203	78	190	225	14	5	6.8	62	77	М12	1213ЕК 2213ЕК 22213ЕК	Х213 Х313 Х313	ФРБ10/120 ФРБ2/120 ФРБ2/120	1

Стационарный блок и корпус: 722500 Тип A, B
Корпус №.		Диаметр вала	Размеры (мм)															Номер подшипника.	Переходная втулка	Фиксирующее кольцо
A	B	ди (мм)	Аа	Аб	g	Ба	Бб	D	Привет	E	L	S	f1 H12	f2	d2 H12	d3 H12	G	Номер подшипника.	Переходная втулка	Число	КОЛ-ВО
722515А	722515Б	65	100	107	25	30	23	168	95	152	190	18	5	6.8	66.5	82	М16	1215К 2215К 22215ЕК	Х215 Х315 Х315	ФРБ8/130 ФРБ10/130 ФРБ10/130	2 1 1
722516А	722516Б	70	102	114	25	31	22	176	98	152	196	18	6	8.1	71.5	89	М16	1216К 2216К 22216ЕК	Х216 Х316 Х316	ФРБ8. 5/140 10/140 10/140 французских франков	2 1 1
722517А	722517Б	75	107	115	25	31	24	188	105	170	210	22	6	8.1	76.5	94	М16	1217К 2217К 22217ЕК	Х217 Х317 Х317	ФРБ9/150 ФРБ10/150 ФРБ10/150	2 1 1
722518А	722518Б	80	112	119	25	30	25	198	105	170	210	22	6	8.1	81.5	99	М16	1218К 2218К 22218ЕК	Х218 Х318 Х318	ФРБ10/160 ФРБ10/160 ФРБ10/160	2 1 1
722520А	722520Б	90	124	134	30	30	31	224	125	198	250	22	7	9.3	92	111	М20	1220К 2220К 22220ЕК	Х220 Х320 Х320	ФРБ11/180 ФРБ10/180 ФРБ10/180	2 1 1
722522А	722522Б	100	134	137	30	30	33	246	135	219	270	22	8	10.8	102	125	М20	1222К 2222К 22222ЕК	Х222 Х322 Х322	ФРБ12. 5/200 французских франков 10/200 французских франков 10/200 французских франков	2 1 1

Какие преимущества это приносит

Упрощенная установка: Корпус опорного блока поставляется предварительно собранным с подшипником, что устраняет необходимость в отдельной установке подшипника и выравнивании корпуса. Это экономит время настройки, как утверждают многие специалисты по техническому обслуживанию, работающие с этими устройствами.

Стабильная опора вала: жесткий корпус помогает минимизировать прогиб вала под нагрузкой, что очень важно для поддержания точности в таком оборудовании, как конвейерные ролики или сельскохозяйственные шнеки. Пользователи часто отмечают, что эта стабильность снижает износ других компонентов.

Защита подшипников: Корпус закрывает подшипник, обеспечивая защиту от мусора и факторов окружающей среды. Это может продлить срок службы подшипников в пыльных, влажных или грязных условиях, что ценно при эксплуатации на открытом воздухе или в тяжелой промышленности.

Общие модели и характеристики

Номер модели	Диаметр подшипника (мм)	Длина корпуса (мм)	Ширина корпуса (мм)	Тип подшипника	Материал корпуса	Динамическая нагрузка (кН)	Статическая нагрузка (кН)
UCP204	20	140	80	Шариковый подшипник	Чугун	12.8	6.8
UCP205	25	155	85	Шариковый подшипник	Чугун	17.5	9.5
UCP206	30	170	90	Шариковый подшипник	Чугун	22.5	12.5
UCP207	35	185	95	Шариковый подшипник	Чугун	28.0	16.0
UCP208	40	200	100	Шариковый подшипник	Чугун	33.5	19.5
UCP209	45	215	105	Шариковый подшипник	Чугун	40.0	24.0
УКП210	50	230	110	Шариковый подшипник	Чугун	47.5	29.0
UCF204	20	130	80	Шариковый подшипник	Чугун	12.8	6.8
UCF205	25	145	85	Шариковый подшипник	Чугун	17.5	9.5
UCF206	30	160	90	Шариковый подшипник	Чугун	22.5	12.5
UCF207	35	175	95	Шариковый подшипник	Чугун	28.0	16.0
UCF208	40	190	100	Шариковый подшипник	Чугун	33.5	19.5

Примечание. Особенностью серии UCP является опорный блок с подставкой; Особенностью серии UCF является фланцевое основание для вертикального монтажа.

Сценарий применения

Сельскохозяйственная техника: В зерновых шнеках корпус опорного блока поддерживает вращающийся вал шнека, выдерживая радиальные нагрузки от движущегося зерна. По отзывам производителей сельскохозяйственной техники, эти агрегаты уменьшили проблему смещения валов по сравнению с традиционными подшипниковыми узлами.

• Конвейерные системы: в ленточных конвейерах для горнодобывающей промышленности эти корпуса поддерживают натяжные ролики, удерживая ленту в правильном положении и уменьшая трение. Поставщик горнодобывающего оборудования сообщает, что чугунный корпус хорошо себя зарекомендовал в условиях запыленности и высокой вибрации.

Как мы обеспечиваем качество

В BMT мы понимаем, что корпус опорного блока играет решающую роль в опоре вала, поэтому проверка качества является большим приоритетом. Каждое устройство проходит проверку на точность размеров корпуса, посадку подшипников и целостность уплотнений. Эти шаги предпринимаются, чтобы обеспечить надежную работу продукта в типичных условиях эксплуатации.

Горячие Теги: Корпус опорного блока

Связанная категория

Отправить запрос

Контакты



Адрес

№ 183, Лунфэн, к западу от промышленной зоны Чжантин, Юяо, Нинбо, Китай


Тел.

+86-15990260649


Электронная почта

info@demy-bearing.com

Отправьте спецификации на промышленные подшипники, радиальные шарикоподшипники, конические роликоподшипники и многое другое. Команда BMT ответит в течение 24 часов и предложит конкурентоспособные цены на долговечные подшипники.
