Как правильный корпус опорного блока может повысить производительность подшипников и надежность оборудования

Краткое содержание статьи: A таблеткаoж блочное жильеявляется важнейшим механическим компонентом, который поддерживает вращающиеся валы, фиксирует подшипники и помогает поддерживать соосность промышленного оборудования. Выбор подходящего корпуса включает оценку материала, диаметра вала, совместимости подшипников, монтажных размеров, условий эксплуатации и требований к техническому обслуживанию.БМТпредлагает корпусные корпуса для промышленных трансмиссионных систем, сельскохозяйственной техники, насосов, конвейеров и электродвигателей, помогая покупателям найти подходящие компоненты для их оборудования и эксплуатационных нужд.

Оглавление

1. Что такое корпус из подушкообразных блоков?
2. Как работает корпус из подушек?
3. Какие материалы и конструкции доступны?
4. Где используются корпуса с опорными блоками?
5. Как выбрать правильный корпус опорного блока?
6. Сравнение выбора корпуса опорного блока
7. Лучшие практики установки и обслуживания
8. Распространенные проблемы и практические решения
9. Часто задаваемые вопросы
10. Вывод: найдите подходящий корпус с опорным блоком

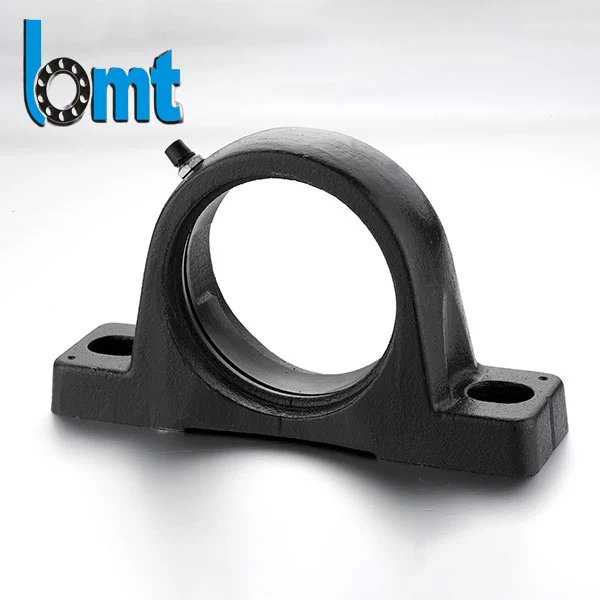

Что такое корпус из подушкообразных блоков?

Корпус опорного блока представляет собой механический опорный компонент, предназначенный для удержания подшипника и крепления вращающегося вала к раме машины или монтажной поверхности. Он обеспечивает устойчивую точку установки, помогая подшипнику сохранять заданное положение во время работы. В зависимости от конструкции узел может также включать в себя уплотнения, крышки, средства для смазки и крепежные детали.

В промышленных приложениях условиякорпус подушкообразного блокаиблок опорных подшипниковиногда используются как взаимозаменяемые. Однако они не всегда описывают один и тот же продукт. Корпус представляет собой структурный корпус, а комплектный подшипниковый узел обычно включает корпус и совместимую вкладыш подшипника.

Это различие имеет значение при покупке запасных компонентов. Покупатели, заказывающие только корпус, должны отдельно проверить размеры подшипника и способ монтажа. Тем, кто ищет готовый к установке узел, следует убедиться, что подшипник, запорный механизм и корпус совместимы.

Правильно выбранный корпус может способствовать надежной опоре вала, удобному техническому обслуживанию и стабильной работе машины. Поэтому это важный компонент конструкции оборудования, а не просто монтажный кронштейн.

Как работает корпус из подушек?

Корпус закреплен на жестком основании машины, а установленный внутри него подшипник поддерживает вращающийся вал. При вращении вала подшипник обеспечивает относительное перемещение вала и неподвижной конструкции. Корпус передает рабочие нагрузки на монтажную поверхность и помогает удерживать подшипник в правильном положении.

Типичный узел опорного подшипника выполняет несколько функций:

• Опора вала:Удерживает вращающийся вал в заданном положении.
• Передача нагрузки:Переносит поддерживаемую нагрузку с подшипника на раму машины.
• Стабильность монтажа:Обеспечивает надежную точку крепления подшипникового узла.
• Поддержка выравнивания:Помогает поддерживать заданное положение вала при правильных монтажных поверхностях и правильности установки.
• Защита от загрязнения:Совместимые уплотнения или крышки могут помочь уменьшить попадание пыли, влаги и других загрязнений.
• Доступ для обслуживания:В зависимости от конструкции смазочные фитинги и доступное монтажное оборудование могут упростить обслуживание.

Некоторые вкладыши подшипников имеют сферическую внешнюю поверхность, что обеспечивает ограниченное самовыравнивание внутри корпуса. Эта функция позволяет компенсировать небольшие угловые отклонения, но ее не следует рассматривать как замену правильной центровки вала, правильного монтажа или адекватной опоры конструкции.

Для получения дополнительной информации о совместимых компонентах изучите ассортимент подшипников BMT и определите конфигурацию, подходящую для вашего применения.

Какие материалы и конструкции доступны?

Материал и конструкция корпуса влияют на несущую способность, жесткость, коррозионную стойкость, вес и требования к техническому обслуживанию. Лучший выбор зависит от условий эксплуатации и нагрузок, передаваемых через подшипниковый узел.

1. Чугунный корпус опорного блока

Чугун широко используется в опорах промышленных подшипников общего назначения, поскольку он обеспечивает достаточную жесткость, хорошие характеристики гашения вибрации и практический баланс между производительностью и стоимостью. Обычно его применяют для конвейеров, сельскохозяйственного оборудования, насосов, электродвигателей и других машин, работающих в обычных промышленных условиях.

Однако фактическая несущая способность зависит от конструкции корпуса, марки материала, выбора подшипников, способа монтажа и условий эксплуатации. Чугунный корпус не следует выбирать только по материалу.

2. Корпус опорного блока из нержавеющей стали.

Нержавеющая сталь может подойти для оборудования, подверженного воздействию влаги, частой чистки или агрессивных веществ. Его часто рассматривают для оборудования пищевой промышленности, морского оборудования и некоторых применений при работе с химикатами.

Покупатели должны проверить марку нержавеющей стали и оценить весь узел, включая подшипник, уплотнения, смазку и крепежные детали. Коррозионная стойкость определяется полными характеристиками материала и условиями эксплуатации, а не просто описанием продукта.

3. Раздельные и цельные конструкции корпусов

Цельные корпуса обеспечивают относительно простую конструкцию для многих стандартных применений. Разъемные корпуса имеют отдельные крышку и основание, что делает осмотр и замену подшипников более удобными, когда расположение вала затрудняет разборку.

Для более тяжелого промышленного применения информация о продуктах BMT включает семейства корпусов SN500, SN600 и SNL. Эти серии имеют разные размеры и совместимые подшипниковые узлы, поэтому точную модель необходимо сверить со спецификацией оборудования.

При оценке жилья учитывайте следующие детали конструкции:

• Цельная или разделенная конструкция.
• Базовые монтажные размеры и расположение отверстий под болты.
• Совместимость размеров посадочного места подшипника и диаметра вала.
• Уплотнения и крышки.
• Доступ к смазке и требования к обслуживанию.
• Совместимость с указанным подшипником и закрепительной втулкой.

Где используются корпуса с опорными блоками?

Корпуса с опорными блоками используются везде, где вращающиеся валы требуют надежной поддержки и практичного крепления. Их универсальность делает их пригодными для широкого спектра промышленного и коммерческого оборудования.

• Конвейерные системы:Поддерживайте вращающиеся валы в погрузочно-разгрузочном оборудовании и связанных с ним узлах трансмиссии.
• Сельскохозяйственная техника:Помогите поддержать вращающиеся компоненты в оборудовании, подверженном воздействию пыли, вибрации и изменяющихся рабочих нагрузок.
• Насосы:Обеспечьте опору подшипников для совместимых валов в промышленных системах обработки жидкостей.
• Электродвигатели:Опорные узлы валов, в которых выбранная конфигурация корпуса соответствует механической конструкции.
• Производственное оборудование:Обеспечьте монтажную опору для роликов, трансмиссионных валов и других вращающихся механизмов.
• Горное и тяжелое машиностроение:Поддерживайте подходящие подшипниковые узлы, если прочность корпуса, герметичность и номинальная нагрузка соответствуют требованиям применения.

Условия окружающей среды могут существенно повлиять на соответствующую спецификацию. В условиях сильного запыления может потребоваться более эффективное уплотнение, тогда как влажная или агрессивная среда может потребовать использования подходящих коррозионно-стойких материалов. Высокие вибрационные и ударные нагрузки также требуют тщательной оценки подшипника, корпуса, крепежных болтов и несущей конструкции.

Как выбрать правильный корпус опорного блока?

Выбор подходящего корпуса опорного блока начинается с фактических требований к эксплуатации машины. Корпус, подходящий для вала, может оказаться непригодным, если его монтажные размеры, грузоподъемность, расположение уплотнений или совместимость подшипников не соответствуют условиям применения.

Шаг 1. Подтвердите диаметр вала

Определите диаметр вала и необходимое отверстие подшипника. Для подшипников с коническим отверстием проверьте подходящую закрепительную втулку и способ монтажа. Не думайте, что два корпуса взаимозаменяемы только потому, что их внешняя форма кажется одинаковой.

Шаг 2. Проверьте совместимость подшипников

Подтвердите обозначение подшипника, размеры, требования к внутреннему зазору, метод фиксации и схему смазки. Корпус и подшипник должны быть совместимы как единое целое.

Шаг 3: Рассчитайте эксплуатационные нагрузки

Оцените радиальные нагрузки, осевые нагрузки, ударную нагрузку, скорость вала и рабочий режим. Проверьте номиналы подшипников и характеристики корпуса производителя, а не полагайтесь на общие описания материалов.

Шаг 4: Оцените окружающую среду

Учитывайте температуру, влажность, пыль, воздействие воды, химикатов и процедуры очистки. Выберите материал корпуса и схему уплотнения, соответствующие этим условиям.

Шаг 5: Проверьте установочные размеры

Сравните общую длину, ширину, высоту, высоту центра вала, расстояние между монтажными отверстиями и размеры болтов с существующей машиной. Совместимость размеров особенно важна при замене снятого с производства или поврежденного компонента.

Шаг 6: Рассмотрите возможность долгосрочного обслуживания

Оцените интервалы смазки, доступность, процедуры замены и наличие запасных частей. Корпус, упрощающий осмотр и обслуживание, может снизить затраты на техническое обслуживание в течение всего срока службы оборудования.

Сравнение выбора корпуса опорного блока

В следующей таблице представлено практическое сравнение распространенных материалов и конструкций корпусов. Оно предназначено в качестве руководства по предварительному отбору; окончательный выбор должен основываться на проверенных характеристиках продукта.

Для справки, на опубликованной странице продукта BMT указаны SN505 с диаметром вала 20 мм, SN510 с диаметром вала 45 мм и SN520 с диаметром вала 90 мм. Эти примеры относятся к указанной серии корпусов SN. Перед заказом всегда сверяйтесь с полной таблицей размеров и подтверждайте необходимую комбинацию подшипников.

Ознакомьтесь со спецификациями корпуса опорного блока BMT, чтобы ознакомиться с перечисленными моделями корпусов и соответствующими техническими размерами.

Лучшие практики установки и обслуживания

Правильная установка помогает корпусу и подшипнику работать должным образом. Даже хорошо изготовленный компонент может подвергнуться преждевременному износу, если монтажное основание неровное, вал смещен или смазка недостаточна.

Контрольный список установки

• Осмотрите корпус, гнездо подшипника, вал и монтажную поверхность на наличие повреждений или загрязнений.
• Проверьте модель корпуса, обозначение подшипника, диаметр вала и установочные размеры.
• Убедитесь, что монтажная поверхность достаточно ровная, жесткая и чистая.
• Аккуратно расположите корпус и совместите вал с подсоединенным оборудованием.
• Затяните крепежные детали указанным моментом, соблюдая рекомендованную последовательность.
• Установите подшипник и фиксирующие компоненты в соответствии с инструкциями производителя.
• Нанесите указанную смазку и проверьте правильность установки уплотнений и крышек.
• Поверните вал вручную, если это безопасно и практично, затем проведите контролируемое рабочее испытание.

Регулярное техническое обслуживание

Во время плановых проверок следите за необычным шумом, вибрацией, изменениями температуры, состоянием смазки, ослабленными креплениями и видимыми загрязнениями. Установите интервалы технического обслуживания в соответствии с рабочей скоростью, нагрузкой, условиями окружающей среды и рекомендациями производителя.

Чрезмерная смазка также может создать проблемы, включая перегрев в некоторых условиях эксплуатации. Используйте рекомендованный тип и количество смазки вместо того, чтобы наносить смазку без разбора.

Распространенные проблемы и практические решения

Распознавание ранних предупреждающих знаков помогает группам технического обслуживания выявить проблемы с подшипниками и корпусом до того, как они приведут к длительному простою.

• Чрезмерная вибрация:Проверьте соосность вала, жесткость крепления, надежность крепления, состояние подшипников и балансировку машины.
• Ненормальная рабочая температура:Проверьте смазку, нагрузку на подшипники, трение уплотнений, соосность и рабочую скорость.
• Преждевременный износ подшипников:Ознакомьтесь с контролем загрязнения, процедурами установки, посадками вала, смазкой и условиями нагрузки.
• Коррозия:Проверьте воздействие окружающей среды, пригодность материала, защиту поверхности и эффективность герметизации.
• Свободное крепление:Осмотрите основание, монтажные болты, опорную раму и любые признаки истирания или движения.
• Повторные неудачи замены:Проверьте первоначальную причину вместо замены корпуса без проверки подшипника и условий эксплуатации.

Эти симптомы могут иметь несколько причин. Систематический осмотр всего вращающегося узла более эффективен, чем предположение, что виноват всегда сам корпус.

Часто задаваемые вопросы

1. Каково основное назначение корпуса опорного блока?

Его основная цель — удерживать и поддерживать совместимый подшипник, фиксировать узел вращающегося вала на монтажной поверхности и передавать рабочие нагрузки на опорную конструкцию.

2. В чем разница между корпусом опорного подшипника и опорным подшипником?

Корпус опорного блока — это конструктивный элемент, в котором размещен подшипник. Под опорным блоком подшипника обычно понимается собранное изделие, включая корпус и вкладыш подшипника. Терминология продукта зависит от производителя, поэтому убедитесь, что предложение распространяется на корпус отдельно или на весь блок.

3. Какой материал лучше всего подходит для корпуса опорного блока?

Чугун является распространенным выбором для общепромышленного применения из-за его жесткости и характеристик гашения вибрации. Нержавеющая сталь может быть более подходящей там, где важна устойчивость к коррозии. Окончательный выбор зависит от нагрузок, окружающей среды, размеров и технических характеристик производителя.

4. Как мне найти правильный размер корпуса опорного блока?

Начните с диаметра вала и обозначения подшипника. Затем проверьте размеры корпуса, расстояние между монтажными отверстиями, высоту центра вала, совместимость подшипников и фиксирующее устройство. При покупке замены сравните оригинальный номер детали и габаритный чертеж.

5. Может ли корпус опорного блока компенсировать перекос вала?

В некоторых опорных блоках используются самовыравнивающиеся вкладыши подшипников, которые могут компенсировать ограниченное угловое смещение. Допустимый диапазон зависит от конструкции подшипника. Чрезмерное смещение все равно может вызвать вибрацию, неравномерную нагрузку и преждевременный выход из строя.

6. Как часто следует проводить техническое обслуживание опорного опорного подшипника?

Универсального интервала технического обслуживания не существует. Графики проверок и смазки должны отражать тип подшипника, рабочую скорость, нагрузку, температуру, уровень загрязнения и рекомендации производителя. Требования к обслуживанию герметичных агрегатов на весь срок службы могут отличаться от требований к конструкциям со смазкой.

7. Поддерживает ли BMT требования к корпусам опорных блоков для оптовых или OEM-производителей?

На странице продукта BMT в качестве поддерживаемых вариантов указаны OEM и оптовые закупки. Покупатели должны предоставить необходимую модель, размеры, расположение подшипников, материал, количество и сведения о применении, чтобы подтвердить наличие и соответствующую спецификацию.

Вывод: найдите подходящий корпус с опорным блоком

Выбор надежного опорного корпуса начинается с точных размеров, совместимых подшипников, соответствующих материалов и четкого понимания условий эксплуатации. Внимание к номинальным нагрузкам, соосности валов, качеству монтажа, уплотнениям и смазке может помочь повысить надежность оборудования и упростить техническое обслуживание.

БМТ предлагает решения для корпусов с опорными блоками для широкого спектра промышленных применений в трансмиссиях и машиностроении, при этом опубликованная техническая информация охватывает различные серии и размеры корпусов. Независимо от того, заменяете ли вы существующий компонент или приобретаете корпуса для нового оборудования, тщательно сравните технические требования, прежде чем принимать решение о покупке.

Ищете надежный корпус из опорных блоков для своего следующего проекта? Посетите страницу продукта BMT Pillow Block Housing, чтобы просмотреть доступные характеристики. Поделитесь с нашей командой своими чертежами, размерами вала, моделью подшипника, условиями эксплуатации и объемом заказа.Связаться с намисегодня, чтобы обсудить вашу заявку, подтвердить совместимость продукта и запросить расценки на ваши требования к корпусу опорного блока.
