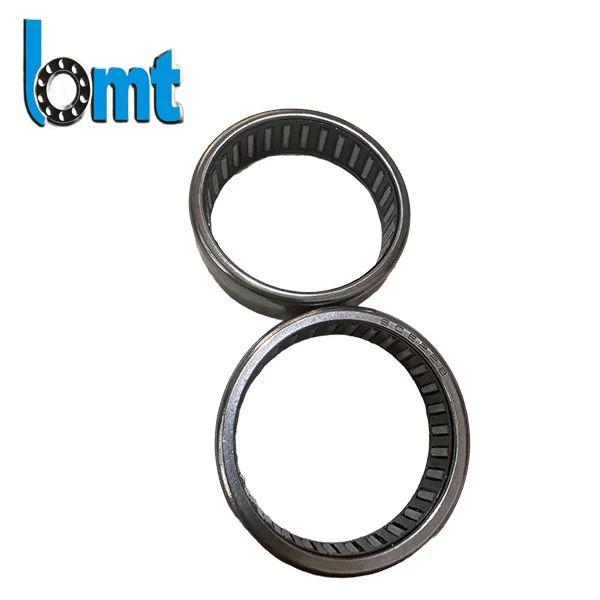

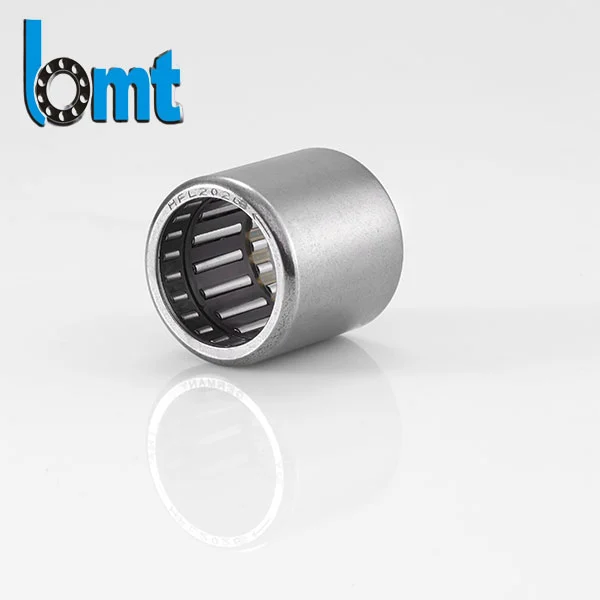

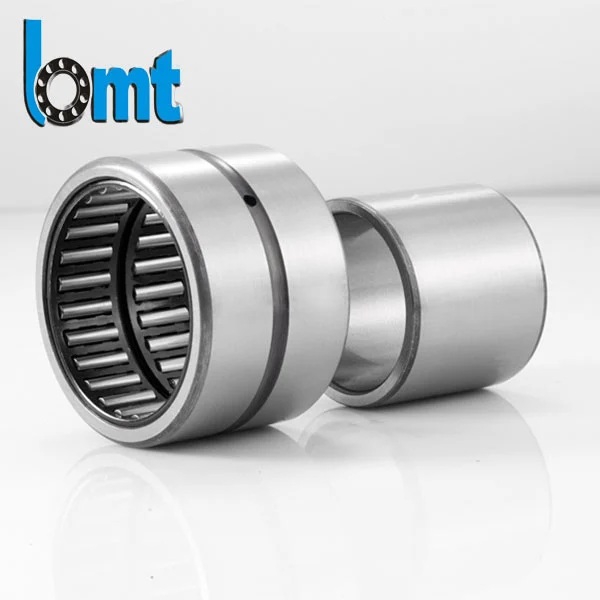

Игольчатые роликоподшипники с вытянутой чашкой

Эти подшипники широко используются в электродвигателях, автомобильных трансмиссиях, зубчатых передачах, сельскохозяйственной технике и промышленных инструментах, где требуется стабильное вращение и равномерное распределение нагрузки.

Инженерные задачи, которые решает этот подшипник

В компактных трансмиссионных системах инженеры часто сталкиваются с тремя повторяющимися проблемами:

• Ограниченное радиальное пространство для установки
• Требование к высокой радиальной нагрузке
• Ранний износ, вызванный неравномерным распределением нагрузки в стандартных шарикоподшипниках.

Игольчатые роликоподшипники с тянутой манжетой решают эти проблемы за счет увеличенияплощадь контакта между роликами и дорожкой качения, что снижает концентрацию напряжений и улучшает распределение нагрузки при непрерывной работе.

Структурный дизайн и принцип работы

В отличие от радиальных шарикоподшипников, в этом изделии используетсяконструкция игольчатого ролика с тонкостенным наружным кольцом.

Ключевые характеристики конструкции:

• Тонкое штампованное наружное кольцоснижает потребность в жилом пространстве
• Длинные цилиндрические роликиувеличить площадь контакта с дорожкой качения
• Высокая радиальная грузоподъемностьпри компактных размерах
• Подходит дляустановка запрессовкой в ​​отверстие корпуса

Эта структура особенно эффективна в системах, где преобладает радиальная нагрузка, а осевая нагрузка минимальна или контролируется другими компонентами.

Контроль материалов и термообработки

Характеристики подшипника зависят от стабильности материала и контроля размеров во время производства.

Игольчатые роликоподшипники BMT с тянутым уплотнением производятся с использованием:

• Высокоуглеродистая хромсодержащая сталь (GCr15/эквивалент)
• Контролируемый процесс холодной штамповки для обеспечения точности наружного кольца
• Закаленные игольчатые ролики с отделкой поверхности для снижения трения.
• Стабилизированный процесс термообработки для поддержания однородности твердости

Каждая партия контролируется для обеспечения соответствия:

• Распределение твердости
• Округлость роликов
• Качество поверхности гоночной дорожки
• Размерный допуск в условиях запрессовки

Типичные применения

В зависимости от особенностей промышленного использования этот тип подшипника обычно применяется в:

• Компактные коробки передач и редукторы
• Трансмиссия мотоцикла в сборе
• Системы привода сельскохозяйственной техники
• Электроинструменты (высокоскоростные компактные двигатели)
• Автомобильное рулевое управление и вспомогательные системы
• Конвейерные ролики и системы промышленной автоматизации

Это наиболее удобно, когдаограниченное пространство не позволяет использовать более крупные подшипниковые узлы.

Эксплуатационные характеристики в эксплуатации

1. Высокая радиальная нагрузка в ограниченном пространстве.

Конструкция игольчатых роликов распределяет нагрузку по большей линии контакта, повышая эффективность несущей способности по сравнению с шарикоподшипниками с точечным контактом.

2. Стабильное вращение при непрерывной работе.

При правильной смазке подшипник сохраняет стабильное движение в течение длительных рабочих циклов с пониженной вибрацией.

3. Компактная структурная интеграция

Тонкое наружное кольцо обеспечивает прямую запрессовку в отверстия корпуса, что снижает потребность в дополнительных корпусах подшипников в компактных сборках.

Производство и контроль качества

Чтобы обеспечить согласованность партий для OEM-приложений, производство включает в себя:

• Контроль размеров геометрии наружного кольца
• Измерение диаметра и округлости роликов
• Контроль радиального зазора перед сборкой
• Испытание твердости поверхностей дорожек качения
• Проведение проверок уровня шума и вибрации на выборочной основе.

Для промышленного применения, требующего более высокой стабильности, доступны варианты класса EMQ с более строгим контролем шума и качества поверхности.

Требования к установке и применению

Рабочие характеристики подшипников во многом зависят от условий установки. На срок службы напрямую влияют следующие факторы:

• Точность допусков на размеры вала и корпуса
• Правильное усилие запрессовки во время установки
• Адекватная смазка (стабильность смазки или масляной пленки)
• Исключение перекосов при сборке.
• Ограничение аномальных осевых ударных нагрузок

В реальных условиях наиболее распространенными причинами преждевременного выхода из строя являются несоосность и недостаточная смазка, а не дефекты материала.

Сравнение со стандартными шарикоподшипниками

В компактных системах передачи:

Возможности OEM-производства

BMT Bearings поддерживает промышленных заказчиков, которым требуется стабильное массовое производство с согласованными спецификациями.

OEM-услуги включают в себя:

• Нестандартный размер по индивидуальному заказу
• Маркировка поверхности (лазерная или штамповка)
• Настройка упаковки для экспортных требований
• Выбор типа смазки в зависимости от условий эксплуатации
• Подтверждение инженерного чертежа перед производством
• Отслеживание партий для промышленного контроля качества

Производственные мощности и системы контроля рассчитаны на долгосрочную стабильность поставок при повторяющихся OEM-заказах.

Практическое использование

Для увеличения срока службы в реальных условиях эксплуатации:

• Сопоставьте твердость вала со спецификацией подшипника.
• Обеспечьте правильный допуск отверстия корпуса для конструкции с запрессовкой.
• Используйте соответствующие интервалы смазки в зависимости от скорости/нагрузки.
• Избегайте ударных нагрузок во время установки.
• Поддержание чистоты в месте сборки

Правильная установка и смазка оказывают большее влияние на срок службы подшипников, чем просто различия в материалах.

Игольчатые роликоподшипники с вытянутой чашкой предназначены длякомпактные механические системы, требующие высокой радиальной нагрузки и стабильных характеристик вращения. Их тонкостенная конструкция позволяет эффективно использовать пространство, а геометрия игольчатых роликов улучшает распределение нагрузки в условиях непрерывной эксплуатации.
