Выравнивание игольчатых роликоподшипников
Являясь надежным производителем центрирующих игольчатых роликоподшипников в Китае, компания BMT разработала эти подшипники для устранения перекоса валов. Конструкция игольчатого ролика + выравнивающего наружного кольца идеально подходит для текстильных машин, конвейеров и любого оборудования, склонного к смещению валов — попрощайтесь с головной болью по выравниванию!
Технические характеристики продукта
| Обозначение | Диаметр отверстия (мм) | Диаметр игольчатого ролика (мм) | Внешний диаметр (мм) | Ширина (мм) | Динамическая нагрузка (кН) | Предельная скорость (об/мин) |
| ПНА 17/35 | 17 | - | 35 | 16 | 13.2 | 22 000 |
| ПНА 25/47 | 25 | - | 47 | 20 | 22.9 | 15 000 |
| ПНА 30/52 | 30 | - | 52 | 20 | 24.6 | 13 000 |
| РПНА 15/28 | - | 15 | 28 | 12 | 7.37 | 28 000 |
| РПНА 20/35 | - | 20 | 35 | 16 | 13.2 | 22 000 |
| ПНА 22/44 | 22 | - | 44 | 20 | 22 | 16 000 |
| ПНА 35/55 | 35 | - | 55 | 20 | 26.4 | 11 000 |
| ПНА 40/62 | 40 | - | 62 | 20 | 27.5 | 10 000 |
| РПНА 25/42 | - | 25 | 42 | 20 | 19 | 18 000 |
| РПНА 30/47 | - | 30 | 47 | 20 | 22.9 | 15 000 |
| ПНА 20/42 | 20 | - | 42 | 20 | 19 | 18 000 |
| РПНА 35/52 | - | 35 | 52 | 20 | 24.6 | 13 000 |
| РПНА 40/55 | - | 40 | 55 | 20 | 26.4 | 11 000 |
| РПНА 45/62 | - | 45 | 62 | 20 | 27.5 | 10 000 |
| ПНА 12/28 | 12 | - | 28 | 12 | 7.37 | 28 000 |
| ПНА 15/32 | 15 | - | 32 | 16 | 12.8 | 24 000 |
| РПНА 18/32 | - | 18 | 32 | 16 | 12.8 | 24 000 |
Технические параметры
| Типичные модели выравнивающих игольчатых роликоподшипников | |||
| Обозначение | Размеры (мм) | Базовая нагрузка (кН) | Сценарии применения |

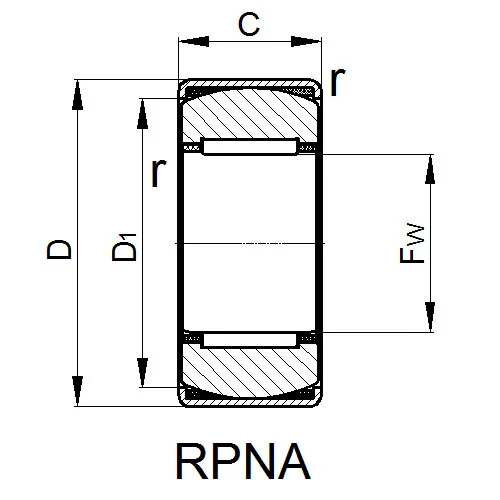

| РПНА 15/28 | Fw=15, D=28, C=12±0,5, D1=24,5, r мин=0,8 | дин. Кр=6,9, стат. Кор=7,9 | Маленькие редукторы, насосы |
| РПНА 18/32 | Fw=18, D=32, C=16±0,5, D1=27, r мин=1,8 | дин. Кр=12,5, стат. Кор=16,2 | Текстильное оборудование, конвейеры |
| РПНА 20/35 | Fw=20, D=35, C=16±0,5, D1=30,5, r мин.=2,8 | дин. Кр=13, стат. Кор=17,5 | Сельскохозяйственная техника |
| РПНА 25/42 | Fw=25, D=42, C=20±0,5, D1=36,5, r мин.=3,8 | дин. Кр=18,8, стат. Кор=30,5 | Станки, компрессоры |
| РПНА 28/44 | Fw=28, D=44, C=20±0,5, D1=38,5, r мин.=4,8 | дин. Кр=22, стат. Кор=34 | Печатные машины |
| РПНА 30/47 | Fw=30, D=47, C=20±0,5, D1=42, r мин.=5,8 | дин. Кр=22,6, стат. Кор=36 | Вентиляторы, воздуходувки |
| РПНА 35/52 | Fw=35, D=52, C=20±0,5, D1=47,5, r мин=6,8 | дин. Кр=24,3, стат. Кор=41,5 | Строительная техника |
| РПНА 40/55 | Fw=40, D=55, C=20±0,5, D1=50,5, r мин=7,8 | дин. Кр=26, стат. Кор=47 | Системы транспортировки материалов |
| РПНА 45/62 | Fw=45, D=62, C=20±0,5, D1=58, r мин=8,8 | дин. Кр=27,5, стат. Кор=53 | Тяжелые конвейеры |

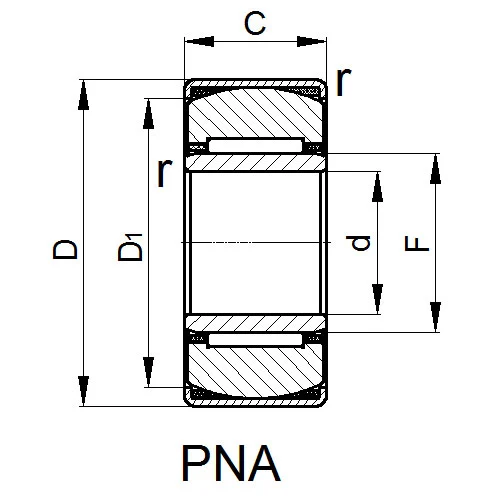

| ПНА 12/28 | d=12, F=15, D=28, C=12±0,5, B=12, D1=24,5, r мин=0,8, r1 мин=0,3, с мин=0,5 | дин. Кр=6,9, стат. Кор=7,9 | Маленькие двигатели, прецизионные инструменты |
| ПНА 15/32 | d=15, F=18, D=32, C=16±0,5, B=16, D1=27, r мин=0,8, r1 мин=0,3, с мин=0,5 | дин. Кр=12,5, стат. Кор=16,2 | Текстильные шпиндели |
| ПНА 17/35 | d=17, F=20, D=35, C=16±0,5, B=16, D1=30,5, r мин=0,8, r1 мин=0,3, с мин=0,5 | дин. Кр=13, стат. Кор=17,5 | Упаковочные машины |
| ПНА 20/42 | d=20, F=25, D=42, C=20±0,5, B=20, D1=36,5, r мин=0,8, r1 мин=0,3, с мин=0,5 | дин. Кр=18,8, стат. Кор=30,5 | Автомобильные аксессуары |
| ПНА 22/44 | d=22, F=28, D=44, C=20±0,5, B=20, D1=38,5, r мин=0,8, r1 мин=0,3, с мин=0,5 | дин. Кр=22, стат. Кор=34 | Гидравлические насосы |
| ПНА 25/47 | d=25, F=30, D=47, C=20±0,5, B=20, D1=42, r мин=0,8, r1 мин=0,3, с мин=0,5 | дин. Кр=22,6, стат. Кор=36 | Пневматические инструменты |
| ПНА 30/52 | d=30, F=35, D=52, C=20±0,5, B=20, D1=47,5, r мин=0,8, r1 мин=0,3, с мин=0,5 | дин. Кр=24,3, стат. Кор=41,5 | Горное оборудование |
| ПНА 35/55 | d=35, F=40, D=55, C=20±0,5, B=20, D1=50,5, r мин.=0,8, r1 мин.=0,3, с мин.=0,5 | дин. Кр=26, стат. Кор=47 | Морские вспомогательные системы |
| ПНА 40/62 | d=40, F=45, D=62, C=20±0,5, B=20, D1=58, r мин=0,8, r1 мин=0,3, с мин=0,5 | дин. Кр=27,5, стат. Кор=53 | Промышленные миксеры |
Почему этот подшипник выделяется?
• Магия саморегулировки: сферическое наружное кольцо автоматически корректирует смещение вала до 3°. Даже если установка выполнена неправильно или вибрация вызывает перемещение вала, выравнивающие игольчатые роликоподшипники останутся в горизонтальном положении, что исключает необходимость простоя для повторной центровки.
• Прочность и долговечность: изготовлены из стали GCr15, закаленной до твердости HRC 60–64, с полированными дорожками качения. Текстильная фабрика, использующая нашу модель PNA 25/47, увеличила цикл замены до одного раза в год, что значительно снизило затраты на техническое обслуживание. После того, как текстильная фабрика использовала нашу модель PNA 25/47, она увеличила цикл замены до одного раза в год, что значительно снизило затраты на техническое обслуживание.
Как мы обеспечиваем качество?
1. Строгий контроль материалов: мы проверяем твердость каждой стали. Если он упадет ниже 60 HRC, мы сразу отклоним его.
2. Прецизионная обработка. С помощью шлифовальных станков с ЧПУ мы удерживаем округлость дорожки качения с точностью до 0,003 мм — всего лишь 1/20 ширины человеческого волоса.
3. 100% заводские испытания: каждый подшипник испытывается при работе под 120% номинальной нагрузки в течение 48 часов; подшипники с вибрацией, превышающей 1,5 мм/с, отбраковываются.
Советы по установке и обслуживанию
• Держите его близко: несмотря на то, что центрирующие игольчатые роликоподшипники являются самовыравнивающимися, используйте уровень для выравнивания подшипников с точностью до 3°, чтобы максимально увеличить срок службы.
• Своевременно смазывайте: необходимо повторно наносить смазку каждые 1000 часов, а во время летних работ следует использовать высокотемпературную смазку.
• Слушайте и чувствуйте: появление необычного шума или перегрева может указывать на то, что подшипники перегружены или чрезмерно смещены. Немедленно остановите машину для проверки.
Готовы испытать наши центрирующие игольчатые роликоподшипники? Свяжитесь с нами для получения образцов или сообщите нам информацию о вашем устройстве. Мы порекомендуем вам наиболее подходящую модель, и перекос валов останется в прошлом!
