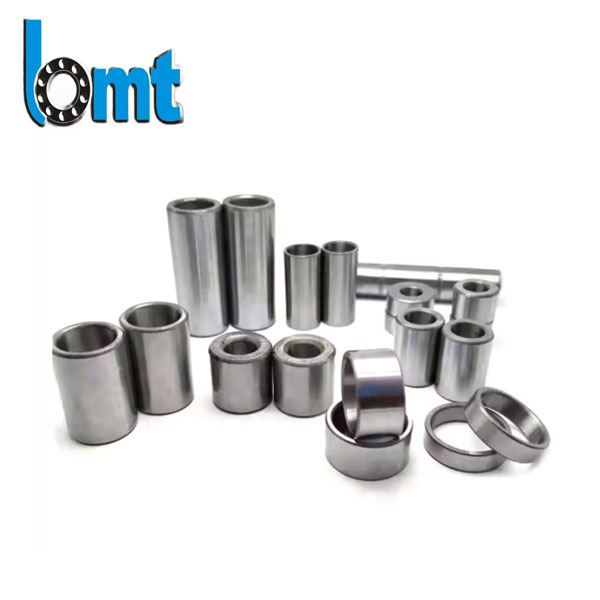

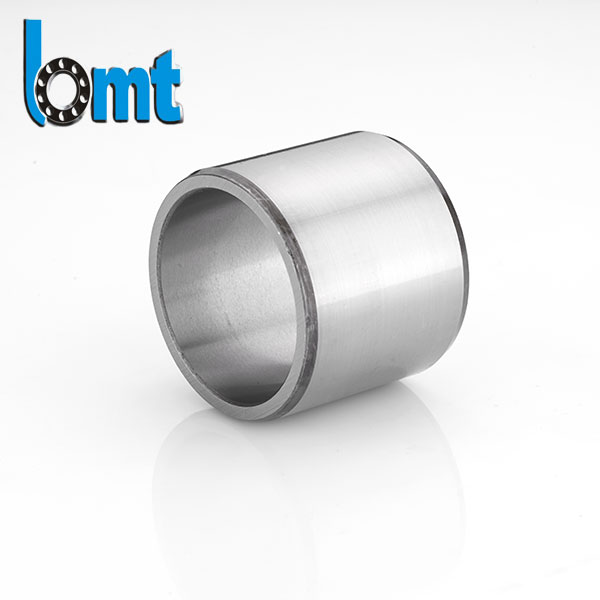

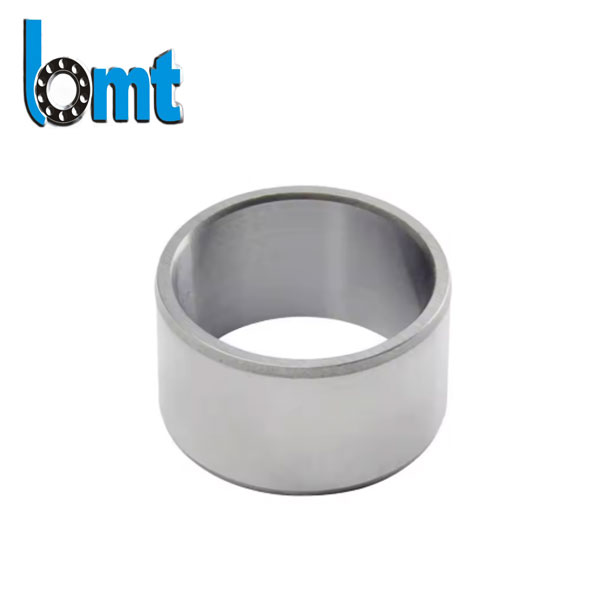

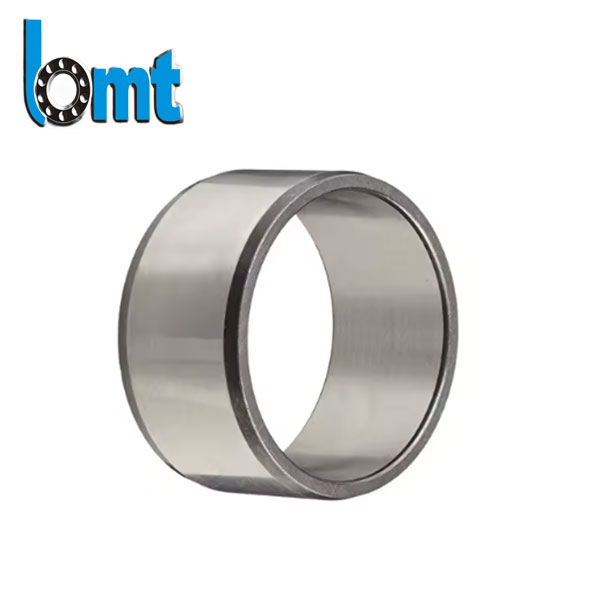

Внутреннее кольцо игольчатого роликоподшипника серии IR

Внутреннее кольцо игольчатого роликоподшипника серии IR является компонентом, используемым в системах игольчатых роликоподшипников. Обычно он используется, когда поверхность вала не может быть закалена и отшлифована, обычно в сочетании с узлами игольчатых роликов и сепараторов или игольчатыми роликоподшипниками с тянутой чашкой. Подшипник BMT обработан путем закалки и прецизионного шлифования, имеет гладкую поверхность дорожки качения и заходные фаски с обеих сторон. Его можно заменять, адаптировать к осевому смещению в обоих направлениях и облегчить сборку, одновременно защищая кромки уплотнения во время установки.

Отправить запрос

Описание продукта

Что это за продукт

Внутреннее кольцо игольчатого роликоподшипника серии IR является важной частью системы игольчатых роликоподшипников. Во многих механических применениях вал может оказаться непригодным для процессов закалки и шлифования, необходимых для прямого контакта с подшипником, но внутреннее кольцо может решить такие проблемы.

Он изготовлен из высококачественной подшипниковой стали, которую сначала закаливают для повышения прочности и несущей способности, а затем прецизионно шлифуют. В результате получается гладкая поверхность дорожки качения, обеспечивающая хорошую площадь контакта игольчатых роликов, а заходные фаски с обеих сторон облегчают сборку и защищают кромки уплотнения во время установки, что, как мы обнаружили, оценят те, кто их часто устанавливает.

Ir Series Needle Roller Bearing Inner Ring

Технические параметры

	Размер (мм)				Размер (мм)
Номер детали	d (мм)	Ф (мм)	Б (мм)	Номер детали	d (мм)	Ф (мм)	Б (мм)
ИР5Х8Х12	5	8	12	ИР35Х43Х22	35	43	22
ИР5Х8Х16	5	8	16	ИР38Х43Х20	38	43	20
ИР6Х9Х12	6	9	12	ИР38Х43Х30	38	43	30
ИР6Х9Х16	6	9	16	ИР40Х45Х17	40	45	17
ИР7Х10Х10,5	7	10	10.5	ИР40Х45Х20	40	45	20
ИР7Х10Х12	7	10	12	ИР40Х45Х20,5	40	45	20.5
ИР7Х10Х16	7	10	16	ИР40Х45Х30	40	45	30
ИР8Х12Х10,5	8	12	10.5	ИР40Х48Х22	40	48	22
ИР8Х12Х12	8	12	12	ИР40Х48Х40	40	48	40
ИР8Х12Х12,5	8	12	12.5	ИР40Х50Х22	40	50	22
ИР9Х12Х12	9	12	12	ИР42Х47Х20	42	47	20
ИР9Х12Х16	9	12	16	ИР42Х47Х30	42	47	30
ИР10Х13Х12,5	10	13	12.5	ИР45Х50Х25	45	50	25
ИР10Х14Х13	10	14	13	ИР45Х50Х25,5	45	50	25.5
ИР10Х14Х16	10	14	16	ИР45Х50Х35	45	50	35
ИР10Х14Х20	10	14	20	ИР45Х52Х22	45	52	22
ИР12Х15Х12	12	15	12	ИР45Х52Х40	45	52	40
ИР12Х15Х12,5	12	15	12.5	ИР45Х55Х22	45	55	22
ИР12Х15Х16	12	15	16	ИР50Х55Х25	50	55	25
ИР12Х15Х16,5	12	15	16.5	ИР50Х55Х35	50	55	35
ИР12Х15Х22,5	12	15	22.5	ИР50Х58Х22	50	58	22
ИР12Х16Х13	12	16	13	ИР50Х58Х40	50	58	40
ИР12Х16Х16	12	16	16	ИР50Х60Х25	50	60	25
ИР12Х16Х20	12	16	20	ИР50Х60Х28	50	60	28
ИР12Х16Х22	12	16	22	ИР55Х60Х25	55	60	25
ИР14Х17Х17	14	17	17	ИР55Х60Х35	55	60	35
ИР15Х18Х16	15	18	16	ИР55Х63Х25	55	63	25
ИР15Х18Х16,5	15	18	16.5	ИР55Х63Х45	55	63	45
ИР15Х19Х16	15	19	16	ИР55Х65Х28	55	65	28
ИР15Х19Х20	15	19	20	ИР60Х68Х25	60	68	25
ИР15Х20Х13	15	20	13	ИР60Х68Х35	60	68	35
ИР15Х20Х23	15	20	23	ИР60Х68Х45	60	68	45
ИР17Х20Х16	17	20	16	ИР60Х70Х25	60	70	25
ИР17Х20Х16,5	17	20	16.5	ИР60Х70Х28	60	70	28
ИР17Х20Х20	17	20	20	ИР65Х72Х25	65	72	25
ИР17Х20Х20,5	17	20	20.5	ИР65Х72Х45	65	72	45
ИР17Х20Х30,5	17	20	30.5	ИР65Х73Х25	65	73	25
ИР17Х21Х16	17	21	16	ИР65Х73Х35	65	73	35
ИР17Х21Х20	17	21	20	ИР65Х75Х28	65	75	28
ИР17Х22Х13	17	22	13	ИР70Х80Х25	70	80	25
ИР17Х22Х16	17	22	16	ИР70Х80Х30	70	80	30
ИР17Х22Х23	17	22	23	ИР70Х80Х35	70	80	35
ИР17Х24Х20	17	24	20	ИР70Х80Х54	70	80	54
ИР20Х24Х16	20	24	16	ИР75Х85Х25	75	85	25
ИР20Х24Х20	20	24	20	ИР75Х85Х30	75	85	30
ИР20Х25Х17	20	25	17	ИР75Х85Х35	75	85	35
ИР20Х25Х20	20	25	20	ИР75Х85Х54	75	85	54
ИР20Х25Х20,5	20	25	20.5	ИР80Х90Х25	80	90	25
ИР20Х25Х26,5	20	25	26.5	ИР80Х90Х30	80	90	30
ИР20Х25Х30	20	25	30	ИР80Х90Х35	80	90	35
ИР20Х25Х38,5	20	25	38.5	ИР80Х90Х54	80	90	54
ИР20Х28Х20	20	28	20	ИР85Х95Х26	85	95	26
ИР22Х26Х16	22	26	16	ИР85Х95Х36	85	95	36
ИР22Х26Х20	22	26	20	ИР85Х100Х35	85	100	35
ИР22Х28Х17	22	28	17	ИР85Х100Х63	85	100	63
ИР22Х28Х20	22	28	20	ИР90Х100Х26	90	100	26
ИР22Х28Х20,5	22	28	20.5	ИР90Х100Х30	90	100	30
ИР22Х28Х30	22	28	30	ИР90Х100Х36	90	100	36
ИР25Х29Х20	25	29	20	ИР90Х105Х35	90	105	35
ИР25Х29Х30	25	29	30	ИР90Х105Х63	90	105	63
ИР25Х30Х17	25	30	17	ИР95Х105Х26	95	105	26
ИР25Х30Х20	25	30	20	ИР95х105х36	95	105	36
ИР25Х30Х20,5	25	30	20.5	ИР95Х110Х35	95	110	35
ИР25Х30Х26,5	25	30	26.5	ИР95Х110Х63	95	110	63
ИР25Х30Х30	25	30	30	ИР100Х110Х30	100	110	30
ИР25Х30Х32	25	30	32	ИР100Х110Х40	100	110	40
ИР25Х30Х38,5	25	30	38.5	ИР100Х115Х40	100	115	40
ИР25Х32Х22	25	32	22	ИР110Х120Х30	110	120	30
ИР28Х32Х17	28	32	17	ИР110Х125Х40	110	125	40
ИР28Х32Х20	28	32	20	ИР120Х130Х30	120	130	30
ИР28Х32Х30	28	32	30	ИР120Х135Х45	120	135	45
ИР30Х35Х13	30	35	13	ИР130Х145Х35	130	145	35
ИР30Х35Х16	30	35	16	ИР130Х150Х50	130	150	50
ИР30Х35Х17	30	35	17	ИР140Х155Х35	140	155	35
ИР30Х35Х20	30	35	20	ИР140Х160Х50	140	160	50
ИР30Х35Х20,5	30	35	20.5	ИР150Х165Х40	150	165	40
ИР30Х35Х26	30	35	26	ИР160Х175Х40	160	175	40
ИР30Х35Х30	30	35	30	ИР170Х185Х45	170	185	45
ИР30Х37Х18	30	37	18	ИР180Х195Х45	180	195	45
ИР30Х37Х22	30	37	22	ИР190Х210Х50	190	210	50
ИР32Х37Х20	32	37	20	ИР200Х220Х50	200	220	50
ИР32Х37Х30	32	37	30	ИР220Х240Х50	220	240	50
ИР32Х40Х20	32	40	20	ИР240Х265Х60	240	265	60
ИР32Х40Х36	32	40	36	ИР260Х285Х60	260	285	60
ИР33Х37Х13	33	37	13	ИР280Х305Х69	280	305	69
ИР35Х40Х17	35	40	17	ИР300Х330Х80	300	330	80
ИР35Х40Х20	35	40	20	ИР320Х350Х80	320	350	80
ИР35Х40Х20,5	35	40	20.5	ИР340Х370Х80	340	370	80
ИР35Х40Х30	35	40	30	ИР360Х390Х80	360	390	80
ИР35Х42Х36	35	42	36	ИР380Х415Х100	380	415	100

Какие преимущества у этого есть?

•Взаимозаменяемость: внутреннее кольцо игольчатого роликоподшипника серии IR обладает превосходной взаимозаменяемостью. При необходимости технического обслуживания или замены его можно заменить без сложных модификаций, что может помочь сократить время простоя в промышленных операциях. Например, в конвейерной системе замену внутреннего кольца можно выполнить быстро, что позволит конвейеру возобновить работу в короткие сроки.

• Адаптация к осевому смещению: может помочь адаптироваться к осевому смещению в обоих направлениях. В некоторых машинах, таких как некоторые насосы или двигатели с изменяющимися осевыми силами, они могут распределяться равномерно, что помогает уменьшить износ и в то же время поддерживать стабильность системы подшипников.

•Простая сборка: Заходные фаски делают установку более удобной. Монтажники могут упростить установку внутреннего кольца, не повреждая кромки уплотнения, что может сэкономить время установки и снизить вероятность ошибок.

Практические примеры применения

Автомобильная промышленность: В автомобильных трансмиссиях внутреннее кольцо игольчатого роликоподшипника серии IR часто используется с узлами игольчатых роликов и сепаратора. Он может справиться с вращением и изменением нагрузки во время работы трансмиссии. Производитель автомобилей однажды заявил, что после использования этого внутреннего кольца частота отказов трансмиссии снизилась.

•Текстильное оборудование: В текстильных прядильных машинах используются игольчатые роликоподшипники с вытянутой чашкой. Стабильная работа обеспечивает плавную работу машины на высоких скоростях, что позволяет уменьшить обрыв пряжи. На текстильной фабрике отметили, что использование этого внутреннего кольца принесло определенные преимущества в производство.

Наш контроль качества

В BMT мы знаем, что качество внутреннего кольца игольчатых роликоподшипников серии IR имеет решающее значение для работы оборудования. Поэтому проверяется каждое внутреннее кольцо. Мы проверяем качество материала, точность размеров и чистоту поверхности. Эти проверки проводятся для того, чтобы убедиться, что продукт соответствует основным требованиям использования.

Горячие Теги: Внутреннее кольцо игольчатого роликоподшипника серии IR
