Опорные катки с хомутом

Компания BMT Bearings производит долговечные опорные катки с якорем, предназначенные для конвейерных систем, направляющих рельсов, кулачковых приводов, автоматизированного оборудования и тяжелых промышленных применений. Наши опорные катки, изготовленные из высококачественной подшипниковой стали, прецизионного шлифования и контролируемой термообработки, обеспечивают стабильные рабочие характеристики, снижение вибрации и увеличенный срок службы. OEM-адаптация и оптовые поставки доступны для глобальных дистрибьюторов и производителей оборудования.

Отправить запрос

Рейтинг: 5.0

(Рейтинг: 1)

Описание продукта

В промышленных трансмиссионных системах стандартные подшипники часто выходят из строя при повторяющихся ударных нагрузках, трении рельсов или эксцентрическом движении. Опорные катки BMT Bearings Yoke Type специально разработаны для работы в таких сложных условиях.

Мы имеем многолетний опыт поставок производителям конвейерных систем, производителям средств автоматизации, производителям сельскохозяйственной техники и интеграторам упаковочных линий.

Клиенты обычно сосредотачивают внимание на трех ключевых требованиях к производительности:

Стабильная производительность прокатки

Длительный срок службы

Сниженная частота технического обслуживания

Чтобы удовлетворить эти потребности, мы постоянно совершенствуем выбор материалов, точность обработки и конструкцию уплотнений.

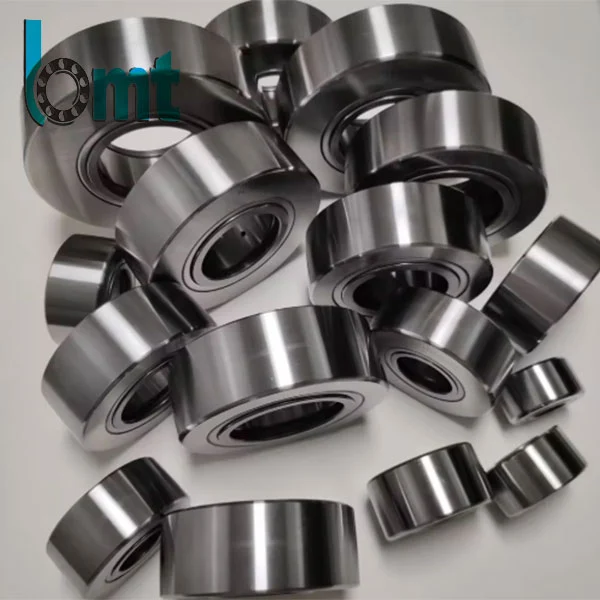

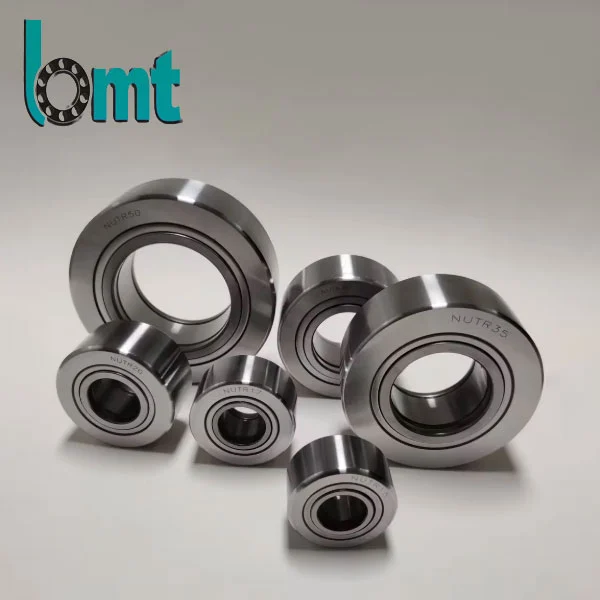

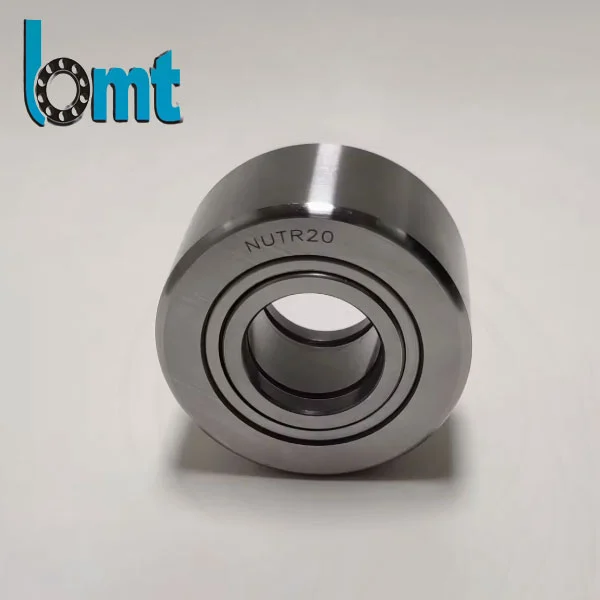

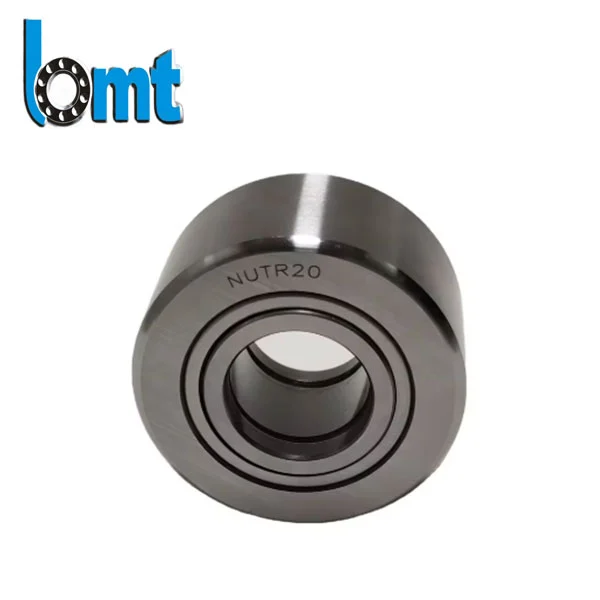

Yoke Type Track Rollers

Чем отличаются опорные катки BMT с бугелем

В отличие от обычных радиальных подшипников, опорные катки бугельного типа предназначены для прямого контакта с гусеницами, рельсами или кулачковыми поверхностями.

Для этого требуется, чтобы внешнее кольцо выдерживало:

Непрерывный контакт с поверхностью

Многократная ударная нагрузка

Боковые направляющие силы

Пыль и загрязненная среда

Для обеспечения долговечности мы применяем:

Высокоуглеродистая хромсодержащая подшипниковая сталь (GCr15)

Прецизионная термообработка для стабильности твердости

Усиленная конструкция внешнего кольца

Технология малошумного шлифования

Высоконагруженные внутренние тела качения

Усиленное наружное кольцо значительно повышает устойчивость к деформации в условиях тяжелых нагрузок, особенно в системах старт-стоп.

Технические параметры

		Опорные катки с траверсой: серия LR
	Размеры (мм)				Базовая грузоподъемность
Обозначение	D	d	C	гмин.	дин. Кр w КН	стат. Кор ж КН
ЛР50/5 НППУ	17	5	7	0.2	1.69	0.94
ЛР50/6 НППУ	19	6	9	0.3	2.7	1.37
ЛР50/7 НППУ	22	7	10	0.3	3.3	1.7
ЛР50/8 НППУ	24	8	11	0.3	4.3	2.39
ЛР5000 КДД	28	10	12	0.3	4.75	2.85
ЛР5000 КДДУ	28	10	12	0.3	4.75	2.85
АЭС ЛР5000	28	10	12	0.3	4.75	2.85
ЛР5000 НППУ	28	10	12	0.3	4.75	2.85
LR5001 КДД	30	12	12	0.3	5.1	3.1
LR5001 КДДУ	30	12	12	0.3	5.1	3.1
АЭС ЛР5001	30	12	12	0.3	5.1	3.1
ЛР5001 НППУ	30	12	12	0.3	5.1	3.1
LR5200 КДД	32	10	14	0.6	6.8	4.1
LR5200 КДДУ	32	10	14	0.6	6.8	4.1
ЛР5200 АЭС	32	10	14	0.6	6.8	4.1
ЛР5200 НППУ	32	10	14	0.6	6.8	4.1
LR5002 КДД	35	15	13	0.3	6.5	4.15
LR5002 КДДУ	35	15	13	0.3	6.5	4.15
ЛР5002 АЭС	35	15	13	0.3	6.5	4.15
ЛР5002 НППУ	35	15	13	0.3	6.5	4.15
LR5201 КДД	35	12	15.9	0.6	8.7	5.2
LR5201 КДДУ	35	12	15.9	0.6	8.7	5.2
ЛР5201 АЭС	35	12	15.9	0.6	8.7	5.2
ЛР5201 НППУ	35	12	15.9	0.6	8.7	5.2
LR5003 КДД	40	17	14	0.3	7.8	5.3
LR5003 КДДУ	40	17	14	0.3	7.8	5.3
ЛР5003 АЭС	40	17	14	0.3	7.8	5.3
ЛР5003 НППУ	40	17	14	0.3	7.8	5.3
LR5202 КДД	40	15	15.9	0.6	10	6.3
LR5202 КДДУ	40	15	15.9	0.6	10	6.3
ЛР5202 АЭС	40	15	15.9	0.6	10	6.3
ЛР5202 НППУ	40	15	15.9	0.6	10	6.3
LR5004 КДД	47	20	16	0.6	11.7	7.7
LR5004 КДДУ	47	20	16	0.6	11.7	7.7
LR5004 НППД	47	20	16	0.6	11.7	7.7
ЛР5004 НППУ	47	20	16	0.6	11.7	7.7
LR5203 КДД	47	17	17.5	0.6	12.8	8.4
LR5203 КДДУ	47	17	17.5	0.6	12.8	8.4
ЛР5203 АЭС	47	17	17.5	0.6	12.8	8.4
ЛР5203 НППУ	47	17	17.5	0.6	12.8	8.4
LR5005 КДД	52	25	16	0.6	11.8	8.2
LR5005 КДДУ	52	25	16	0.6	11.8	8.2
ЛР5005 АЭС	52	25	16	0.6	11.8	8.2
ЛР5005 НППУ	52	25	16	0.6	11.8	8.2
LR5204 КДД	52	20	20.6	1	16.1	10.7
LR5204 КДДУ	52	20	20.6	1	16.1	10.7
ЛР5204 АЭС	52	20	20.6	1	16.1	10.7
ЛР5204 НППУ	52	20	20.6	1	16.1	10.7
LR5303 КДД	52	17	22.2	1	17.5	11.3
LR5303 КДДУ	52	17	22.2	1	17.5	11.3
ЛР5303 АЭС	52	17	22.2	1	17.5	11.3
ЛР5303 НППУ	52	17	22.2	1	17.5	11.3
LR5006 КДД	62	30	19	1	16.1	11.9
LR5006 КДДУ	62	30	19	1	16.1	11.9
ЛР5006 АЭС	62	30	19	1	16.1	11.9
ЛР5006 НППУ	62	30	19	1	16.1	11.9
LR5205 КДД	62	25	20.6	1	18.8	13.2
LR5205 КДДУ	62	25	20.6	1	18.8	13.2
ЛР5205 АЭС	62	25	20.6	1	18.8	13.2
ЛР5205 НППУ	62	25	20.6	1	18.8	13.2
LR5304 КДД	62	20	22.2	1.1	21.5	14.8
LR5304 КДДУ	62	20	22.2	1.1	21.5	14.8
ЛР5304 АЭС	62	20	22.2	1.1	21.5	14.8
ЛР5304 НППУ	62	20	22.2	1.1	21.5	14.8
LR5007 КДД	68	35	20	1	17.8	13.3
LR5007 КДДУ	68	35	20	1	17.8	13.3
ЛР5007 АЭС	68	35	20	1	17.8	13.3
ЛР5007 НППУ	68	35	20	1	17.8	13.3
LR5206 КДД	72	30	23.8	1	25	18
LR5206 КДДУ	72	30	23.8	1	25	18
ЛР5206 АЭС	72	30	23.8	1	25	18
ЛР5206 НППУ	72	30	23.8	1	25	18
LR5305 КДД	72	25	25.4	1.1	28	19.9
LR5305 КДДУ	72	25	25.4	1.1	28	19.9
ЛР5305 АЭС	72	25	25.4	1.1	28	19.9
ЛР5305 НППУ	72	25	25.4	1.1	28	19.9
LR5207 КДД	80	35	27	1.1	31	22.8
LR5207 КДДУ	80	35	27	1.1	31	22.8
ЛР5207 АЭС	80	35	27	1.1	31	22.8
ЛР5207 НППУ	80	35	27	1.1	31	22.8
LR5306 КДД	80	30	30.2	1.1	35.5	25.5
LR5306 КДДУ	80	30	30.2	1.1	35.5	25.5
ЛР5306 АЭС	80	30	30.2	1.1	35.5	25.5
ЛР5306 НППУ	80	30	30.2	1.1	35.5	25.5
LR5208 КДД	85	40	30.2	1.1	35	26
LR5208 КДДУ	85	40	30.2	1.1	35	26
ЛР5208 АЭС	85	40	30.2	1.1	35	26
ЛР5208 НППУ	85	40	30.2	1.1	35	26
LR5307 КДД	90	35	34.9	1.5	44	32.5
LR5307 КДДУ	90	35	34.9	1.5	44	32.5
ЛР5307 АЭС	90	35	34.9	1.5	44	32.5
ЛР5307 НППУ	90	35	34.9	1.5	44	32.5
LR5308 КДД	100	40	36.5	1.5	54	40.5
LR5308 КДДУ	100	40	36.5	1.5	54	40.5
ЛР5308 АЭС	100	40	36.5	1.5	54	40.5
ЛР5308 НППУ	100	40	36.5	1.5	54	40.5

Опорные катки типа хомута:
НАТВ, НАТР
	Размер (мм)
модель	d	d2	D	B	C
НАТВ 5 ПП	5	12	16	12	11
НАТР 5 ПП	5	12	16	12	11
НАТВ 6 ПП	6	14	19	12	11
НАТР 6 ПП	6	14	19	12	11
НАТВ 8 ПП	8	19	24	15	14
НАТР 8 ПП	8	19	24	15	14
НАТВ 10 ПП	10	23	30	15	14
НАТР 10 ПП	10	23	30	15	14
НАТВ 12 ПП	12	25	32	15	14
НАТР 12 ПП	12	25	32	15	14
НАТВ 15 ПП	15	27	35	19	18
НАТР 15 ПП	15	27	35	19	18
НАТВ 17 ПП	17	32	40	21	20
НАТР 17 ПП	17	32	40	21	20
НАТВ 20 ПП	20	37	47	25	24
НАТР 20 ПП	20	37	47	25	24
НАТВ 25 ПП	25	42	52	25	24
НАТР 25 ПП	25	42	52	25	24
НАТВ 30 ПП	30	51	62	29	28
НАТР 30 ПП	30	51	62	29	28
НАТВ 35 ПП	35	58	72	29	28
НАТР 35 ПП	35	58	72	29	28
НАТВ 40 ПП	40	66	80	32	30
НАТР 40 ПП	40	66	80	32	30
НАТВ 45 ПП	45	72	85	32	30
НАТР 45 ПП	45	72	85	32	30
НАТВ 50 ПП	50	76	90	32	30
НАТР 50 ПП	50	76	90	32	30

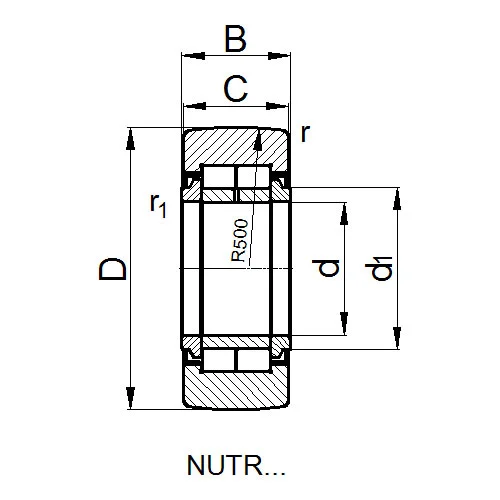

НУТР PWTR
	Размеры (мм)							Базовая грузоподъемность
Обозначение	D	d	B	C	d1	гмин.	r1мин.	дин. Кр КН	стат. Кор КН	Пт ПермьКН	Для пермКН
НУТР15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
НУТР17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
НУТР1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
НУТР1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
НУТР20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
НУТР2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
НУТР25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
НУТР2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
НУТР30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
НУТР3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
НУТР35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
НУТР3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
НУТР40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
НУТР45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
НУТР4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
НУТР50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
НУТР45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
НУТР50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

Стабильная производительность в непрерывной промышленной эксплуатации

Наши опорные катки с хомутом широко используются в:

Конвейерные направляющие системы

Ролики мачты вилочного погрузчика

Механизмы кулачкового привода

Текстильное оборудование

Упаковочное оборудование

Автоматизированные производственные линии

Эти условия часто связаны с продолжительным временем работы, вибрацией, воздействием пыли и неравномерным распределением нагрузки.

Для повышения надежности мы уделяем особое внимание:

Точность шлифования дорожки качения Автоматизированное шлифование обеспечивает плавность прокатки и снижение шума.

Последовательность термообработки Стабильная твердость предотвращает раннее усталостное растрескивание и увеличивает срок службы контактов.

Варианты конструкции уплотнений Герметичные конструкции помогают предотвратить попадание пыли, влаги и загрязнений.

Правильная смазка в сочетании с уплотнением значительно улучшает долгосрочную производительность систем непрерывного производства.

Материалы и производственный процесс

Мы уделяем приоритетное внимание реальным производственным результатам посредством контролируемых производственных процессов.

Материалы подшипников

Подшипниковая сталь GCr15 (стандарт)

Углеродистая сталь (специальные применения)

Нержавеющая сталь (коррозионная или влажная среда)

Выбор материала зависит от нагрузки, температуры и условий работы.

Производственный процесс

Проверка сырья
Ковка/токарная обработка с ЧПУ
Термическая обработка
Прецизионное шлифование
Сборка
Проверка шума и зазора
Антикоррозийная обработка
Окончательная проверка упаковки

Каждая партия проверяется перед отправкой, чтобы гарантировать стабильное качество.

Зачем использовать опорные катки с бугельным типом вместо стандартных подшипников

Традиционные подшипники не предназначены для прямого контакта с рельсами или путями. Длительное использование в таких условиях может привести к:

Поверхностная усталость

Рабочее отклонение

Повышенная вибрация

Частая замена

Опорные катки вилочного типа специально разработаны для обеспечения контакта качения с направляющими поверхностями. Геометрия внешнего кольца помогает более равномерно распределять нагрузку и снижает локализованное напряжение.

Это делает их более подходящими для:

Системы линейного движения

Кулачковые механизмы

Высокочастотное возвратно-поступательное движение

Доступные типы и настройка OEM

Мы поставляем широкий спектр конструкций, подходящих для различных конструкций машин:

Опорные катки с цилиндрическим наружным кольцом

Опорные катки с корончатым наружным кольцом

Опорные катки игольчатого типа

Герметичные опорные катки

Сверхмощные ролики с якорем

OEM-услуги

Нестандартные размеры

Специальные покрытия поверхности

Индивидуальный брендинг и упаковка

Спецификация смазки

Регулировка зазора

Мы поддерживаем OEM-проекты мировых производителей техники.

Контроль качества и производственная мощность

Компания BMT Bearings располагает автоматизированными шлифовальными и сборочными линиями с большой производительностью.

Мы следуем системам управления качеством ISO9001 и IATF 16949.

Каждый продукт тестируется на:

Точность размеров

Радиальный зазор

Уровень шума

Плавность вращения

Дефекты поверхности

Консистенция твердости

Для экспортных поставок применяется антикоррозийная упаковка, обеспечивающая безопасную транспортировку.

Приложения

Промышленная автоматизация

Используется в системах линейного перемещения и автоматизированных конвейерных линиях.

Текстильное оборудование

Поддерживает стабильную работу при постоянной вибрации и высокоскоростном движении.

Сельскохозяйственная техника

Надежно работает в пыли, грязи и на открытом воздухе.

Упаковочные системы

Повышает точность движения на высокоскоростных производственных линиях.

Погрузочно-разгрузочное оборудование

Широко используется в подъемных системах, направляющих и тяжеловесном транспортном оборудовании.

Инженерная поддержка и опыт экспорта

Имея многолетний опыт экспорта в Европу, Азию, Южную Америку и на Ближний Восток, мы предоставляем техническую поддержку в выборе продукции.

При предоставлении чертежей или деталей применения наша команда оценивает:

Условия нагрузки

Требования к скорости

Структура установки

Рабочая среда

Метод смазки

Это обеспечивает более подходящее техническое решение вместо простого подбора размеров.

О подшипниках BMT

Компания BMT Bearings фокусируется на практических характеристиках промышленных подшипников, а не только на теоретических характеристиках.

От выбора сырья до прецизионного шлифования и окончательной проверки — каждый шаг контролируется, чтобы обеспечить стабильную работу в реальных рабочих условиях.

Мы приветствуем сотрудничество OEM, оптовые заказы и долгосрочное партнерство с дистрибьюторами по всему миру.

BMT Factory

Часто задаваемые вопросы

1. Для чего используется опорный каток бугельного типа?

Опорные катки вилочного типа предназначены для систем линейного или направляющего движения, в которых подшипник движется непосредственно по направляющей, рельсу или кулачковой поверхности. Они широко используются в конвейерных системах, средствах автоматизации, упаковочных машинах и системах погрузочно-разгрузочных работ.

2. В чем разница между опорным катком бугельного типа и стандартным подшипником?

Стандартные подшипники в основном предназначены для вращательного движения внутри корпуса, тогда как опорные катки бугельного типа предназначены для прямого контакта с внешними направляющими поверхностями. Они могут справиться:

Более высокие радиальные и ударные нагрузки

Непрерывный контакт с рельсом

Боковая тяга и перекос лучше, чем у стандартных подшипников

3. Какие материалы используются в опорных катках BMT?

Мы обычно используем:

Хромированная подшипниковая сталь GCr15 (стандарт)

Углеродистая сталь (специальные применения)

Нержавеющая сталь (влажная или агрессивная среда)

Выбор материала зависит от условий нагрузки и рабочей среды.

4. Могут ли опорные катки бугельного типа работать в пыльных условиях или на открытом воздухе?

Да. Мы предлагаем герметичные и усиленные версии, предназначенные для:

Воздействие пыли

Влага и влажность

Условия эксплуатации сельскохозяйственной техники на открытом воздухе

Правильное уплотнение и смазка значительно увеличивают срок службы в суровых условиях.

Связанная категория

Отправить запрос

Контакты



Адрес

№ 183, Лунфэн, к западу от промышленной зоны Чжантин, Юяо, Нинбо, Китай


Тел.

+86-15990260649


Электронная почта

info@demy-bearing.com

Отправьте спецификации на промышленные подшипники, радиальные шарикоподшипники, конические роликоподшипники и многое другое. Команда BMT ответит в течение 24 часов и предложит конкурентоспособные цены на долговечные подшипники.
